পণ্যের বিবরণ:
প্রদান:
|
| পণ্যের নাম: | উত্তোলন চেক ভালভ | সংযোগ: | ফ্ল্যাঞ্জ শেষ |
|---|---|---|---|
| রঙ: | গ্রাহকের অনুরোধ, গ্রে | মধ্যম: | তেল জল গ্যাস |
| শরীর উপাদান: | Carbon Steel ; কার্বন ইস্পাত ; WCB WCB | চাপ: | মাঝারি চাপ, উচ্চ চাপ, স্বাভাবিক তাপমাত্রা |
| মিডিয়ার তাপমাত্রা: | মাঝারি তাপমাত্রা, স্বাভাবিক তাপমাত্রা, উচ্চ তাপমাত্রা | ডিস্ক উপাদান: | কার্বন ইস্পাত; WCB |
| আকার: | DN15 থেকে DN300 | গঠন: | চেক করুন |
| লক্ষণীয় করা: | WCB পিস্টন লিফ্ট টাইপ চেক ভালভ,স্টিল পিস্টন লিফ্ট টাইপ চেক ভালভ,লাইটওয়েট চেক ভালভ পিস্টন লিফট টাইপ |
||

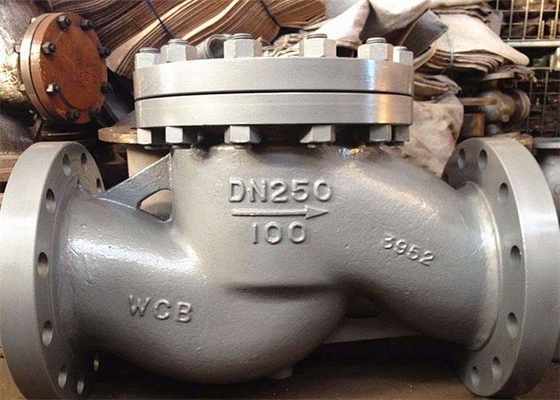

H41h এবং H41W ঢালাই ইস্পাত লিফ্ট চেক ভালভগুলি নামমাত্র চাপের জন্য PN1 ব্যাপকভাবে ব্যবহৃত হয় বিভিন্ন কাজের পরিস্থিতিতে যেমন পেট্রোলিয়াম, রাসায়নিক শিল্প এবং তাপবিদ্যুৎ কেন্দ্রের কাজের তাপমাত্রা - 29 ~ 550 ℃ 6 ~ 10.0MPa-তে, প্রযোজ্য মিডিয়াগুলির জন্য জল, তেল, বাষ্প, ইত্যাদি। এর প্রধান কাজ হল মাঝারি ব্যাকফ্লো প্রতিরোধ করা, পাম্পের বিপরীত ঘূর্ণন এবং এর ড্রাইভিং মোটর, এবং পাত্রে মাঝারি স্রাব।
ভালভ ব্যবহার করার সময়, মাঝারিটি চিত্রের তীরের দিকে প্রবাহিত হয়।
1. মাঝারিটি নির্দিষ্ট দিকে প্রবাহিত হলে, ভালভ ডিস্কটি মাঝারি বল দ্বারা প্রভাবিত হয়।যখন মাধ্যমটি কাউন্টারকারেন্টের জন্য খোলা হয়, তখন ভালভ ডিস্ক এবং ভালভ সিটের সিলিং পৃষ্ঠটি ভালভ ডিস্কের স্ব-ওজন এবং মাধ্যমের বিপরীত শক্তির কারণে বন্ধ হয়ে যায়, যাতে মাধ্যমের কাউন্টারকারেন্ট প্রতিরোধ করা যায়।
2. ভালভ বডি এবং ডিস্কের সিলিং পৃষ্ঠ স্টেইনলেস স্টিল দিয়ে আবৃত করা হবে।
| টাইপ | ডিএন | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| H41H/ Y-16C | পরিমাপক টি(মিমি) | এল | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 622 | 698 |
| ডি | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 335 | 405 | 460 | ||
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | ||
| বি ফল | 14-2 | 16-2 | 16-2 | 18-2 | 18-2 | 20-2 | 20-2 | 20-2 | 22-2 | 22-2 | 24-2 | 26-2 | 30-2 | 30-2 | ||
| জেএক্সএফডি | 4X ф14 | 4XF14 | 4X ф14 | 4XF18 | 4X ф18 | 4X ф18 | 4X ф18 | 8XF18 | 8XF18 | 8XF18 | ৮এক্সএফ২২ | 12XF23 | 12XF25 | 12XF25 | ||
| ওজন (কেজি) | 3.3 | 4.13 | 5.33 | ৮.৭ | 11.66 | 14.33 | 23 | 27 | ৩৫.২ | 54 | 73.2 | 126 | 175 | 262 | ||
| টাইপ | ডিএন | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| H41H/ Y-16C | পরিমাপক টি(মিমি) | এল | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 622 | 698 |
| ডি | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 335 | 405 | 460 | ||
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | ||
| বি ফল | 14-2 | 16-2 | 16-2 | 18-2 | 18-2 | 20-2 | 20-2 | 20-2 | 22-2 | 22-2 | 24-2 | 26-2 | 30-2 | 30-2 | ||
| জেএক্সএফডি | 4X ф14 | 4XF14 | 4X ф14 | 4XF18 | 4X ф18 | 4X ф18 | 8X ф18 | 8XF18 | ৮এক্সএফ২২ | 8XF26 | 8XF26 | 12Xф26 | 12XAF30 | ১৬এক্সএফ৩০ | ||
| ওজন (কেজি) | 3.3 | 4.13 | 5.33 | ৮.৭ | 13.00 | 14.33 | 23 | 27 | 45.0 | 54 | 73.2 | 148 | 191 | 450 | ||
