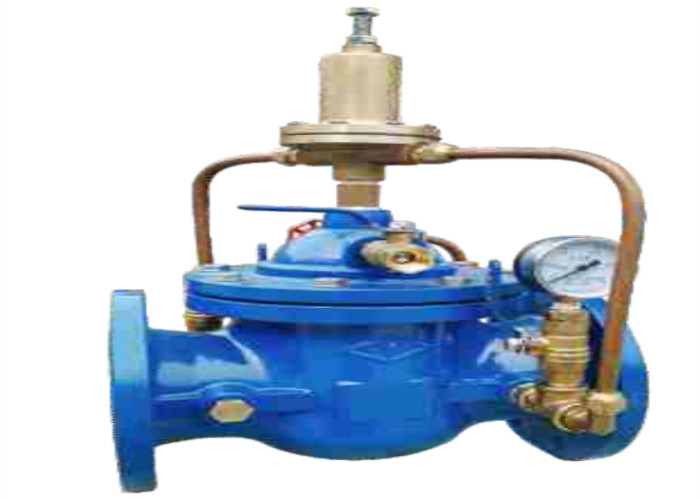

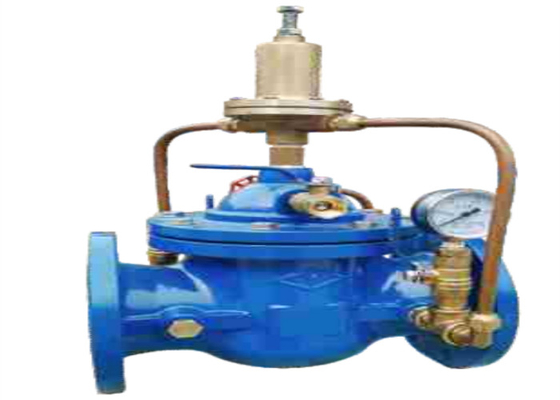

নমনীয় আয়রন 500X প্রেসার রিলিফ ভালভ ফ্ল্যাঞ্জ এন্ড ওয়াটার কনজারভেন্সি ভালভ

ভূমিকা

500X চাপ উপশম এবং হোল্ডিং ভালভ।জল সরবরাহ, এয়ার কন্ডিশনার এবং ফায়ার ফাইটিং পাইপলাইন সিস্টেমের জন্য ব্যবহৃত হয়।মাঝারি: জল, তাপমাত্রা ≤ 80 ℃।এটি ভালভের সামনে পাইপলাইনের চাপ স্থিতিশীল করতে ব্যবহৃত হয়।যখন ভালভের সামনের চাপ চাপ ছাড়িয়ে যায়, তখন মূল ভালভটি নিষ্কাশনের জন্য খোলা হয়।যখন পাইপলাইনের চাপ সেট মানের নীচে নেমে যায়, তখন প্রধান ভালভটি বন্ধ হয়ে যায়।চাপ মান পাইলট ভালভ সামঞ্জস্য স্ক্রু দ্বারা সেট করা যেতে পারে

ব্যবহার

পাইপলাইনে পাইলট ভালভের পাইলটের নিরাপত্তা সেট বিন্দুকে অতিক্রম করে চাপ রিলিজিং/টেকসই করা ভালভ কার্যকরভাবে চাপকে রিলিজ করতে পারে যাতে পাইপলাইন এবং যন্ত্রপাতির ক্ষতি থেকে রক্ষা পাওয়া যায়।এই ভালভটি প্রধানত উচ্চ বিল্ডিংয়ে ফায়ার কন্ট্রোল টেস্টিং এর সার্কুলেটিং সিস্টেমের চাপ এড়িয়ে যাওয়ার জন্য ব্যবহার করা হয় হাইড্রোলিক চাপের কারণে সিস্টেমের সমস্যা এড়াতে, প্রধান ভালভের জল সরবরাহের চাপ সর্বদা এক সেট মানের উপরে রাখুন যাতে চাপ নিশ্চিত করা যায়। উপরের প্রধান ভালভ জল সরবরাহ এলাকা

কাজ নীতি

প্রথমে, প্রধান ভালভের খোলার চাপ সেট করুন।পাইলট ভালভ লকনাটটি আলগা করুন, পাইলট ভালভের স্ক্রুটিকে ঘড়ির কাঁটার দিকে ঘুরিয়ে দিন এবং স্ক্রুটি নীচের দিকে চলে যায়।পাইলট ভালভ কোরে একটি নির্দিষ্ট থ্রাস্ট প্রয়োগ করতে নিয়ন্ত্রক স্প্রিংটি সংকুচিত হয়।এই সময়ে, প্রধান ভালভের খোলার চাপ বৃদ্ধি পায়।পাইলট ভালভ সামঞ্জস্যকারী স্ক্রুটিকে ঘড়ির কাঁটার বিপরীত দিকে ঘুরিয়ে দিন, বসন্তের চাপ প্রকাশিত হয়, পাইলট ভালভের কোরে থ্রাস্ট কাজ করে এবং প্রধান ভালভের খোলার চাপ হ্রাস পায়।প্রধান ভালভের সামনের পাইপলাইনের চাপের মান চাপ গেজের মাধ্যমে পর্যবেক্ষণ করা যেতে পারে।সেট করার পরে, জাম বাদাম শক্ত করুন

যখন ভালভের সামনে চাপ বৃদ্ধি পায়, তখন পাইলট ভালভ ডায়াফ্রামের নীচের চেম্বারে চাপও বৃদ্ধি পায়।সেট মান অতিক্রম করার পরে, ডায়াফ্রাম পাইলট ভালভের কোরটিকে উপরের দিকে চালিত করে, পাইলট ভালভটি খোলে এবং প্রধান ভালভ ডায়াফ্রামের উপরের চেম্বারে পানি নিষ্কাশন করা হয়।যখন চাপ কমে যায়, ডায়াফ্রামের উপরের এবং নীচের চেম্বারের মধ্যে চাপের পার্থক্যের অধীনে প্রধান ভালভ কোরটি খোলে, প্রধান ভালভটি নিষ্কাশন হতে শুরু করে এবং পাইপলাইনের চাপ কমতে শুরু করে।

পাইলট ভালভ ডায়াফ্রামের নীচে চাপও হ্রাস পায়, যখন চাপ সেট মানের নীচে হ্রাস পায়।সমন্বয় বসন্ত কর্ম অধীনে.পাইলট ভালভ কোর বন্ধ।প্রধান ভালভ ডায়াফ্রামের উপরের চেম্বারে চাপ ধীরে ধীরে বৃদ্ধি পায়।কারণ ডায়াফ্রামের উপরের এবং নীচের চেম্বারের মধ্যে চাপের পার্থক্যের ক্রিয়ায় প্রধান ভালভ ডায়াফ্রামের ক্ষেত্রফল প্রধান ভালভ কোরের ক্ষেত্রফলের চেয়ে বড়।মূল স্পুল বন্ধ।প্রধান ভালভ নিষ্কাশন বন্ধ করে দেয়।

সারসংক্ষেপ:

1, খোলার চাপ সেট করার সময়, ধীরে ধীরে ভালভের সামনে চাপ বাড়ান।সেট মান এটি চালু করুন.এবং চাপ গেজের মান রেকর্ড করুন, এবং তারপর খাঁড়ি চাপ বাড়াতে থাকুন।প্রধান ভালভ সম্পূর্ণ খোলা রাখুন (অর্থাৎ প্রধান ভালভের স্রাব প্রবাহ বাড়বে না)।প্রধান ভালভের স্রাব চাপ রেকর্ড করুন।তারপরে প্রধান ভালভ বন্ধ না হওয়া পর্যন্ত ধীরে ধীরে ইনলেট চাপ কমিয়ে দিন এবং ভালভের পুনরায় বসার চাপ রেকর্ড করুন।

2, প্রধান ভালভের খোলার চাপ এবং স্রাব চাপ না হওয়া পর্যন্ত দুই বারের বেশি সমন্বয় পুনরাবৃত্তি করুন।রিসেটিং চাপ স্থিতিশীল না হওয়া পর্যন্ত।

3, যখন ম্যানুয়াল চাপ ত্রাণ প্রয়োজন হয়.প্রধান ভালভ কভারে চাপ ত্রাণ বল ভালভ খোলা যেতে পারে, এবং প্রধান ভালভ ডায়াফ্রামের উপরের চেম্বারে চাপ কমে যায়।প্রধান ভালভ তারপর চাপ উপশম জন্য খোলা হয়, এবং চাপ রিলিফ বল ভালভের আউটলেট নিষ্কাশন খাদের সাথে সংযুক্ত করা উচিত।

4, যখন প্রধান ভালভের খোলার চাপের পার্থক্য p＜ 0.5MPa হয়, তখন বিচ্যুতি মান ± 0.02MPa হয়।যখন p ≥ 0.5MPa, বিচ্যুতি মান ± 0.04MPa হয়।

5, স্রাব চাপ ≤ 1.08p (P হল খোলার চাপের মান
