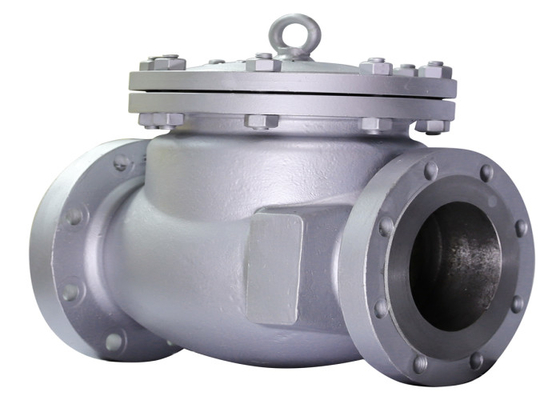

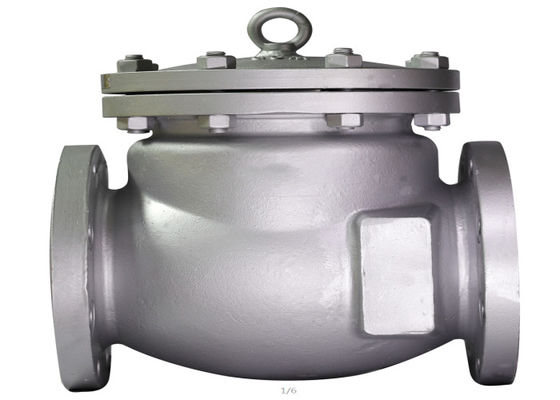

H44H-300LB কাস্ট স্টিল 300LB প্রেসার API ফ্ল্যাঞ্জড সুইং চেক ভালভ

ভূমিকা

সুইং চেক ভালভ, যা ওয়ান-ওয়ে ভালভ বা চেক ভালভ নামেও পরিচিত, পাইপলাইনে মাঝারিটির ব্যাকফ্লো প্রতিরোধ করতে ব্যবহৃত হয়।যে ভালভের খোলার এবং বন্ধের অংশগুলি মাঝারি প্রবাহের দ্বারা স্বয়ংক্রিয়ভাবে খোলা বা বন্ধ হয়ে যায় এবং মাঝারি ব্যাকফ্লো প্রতিরোধ করতে বল করে তাকে চেক ভালভ বলে।চেক ভালভ একটি স্বয়ংক্রিয় ভালভ, যা প্রধানত মাঝারি একমুখী প্রবাহ সহ পাইপলাইনে ব্যবহৃত হয়।দুর্ঘটনা এড়াতে মাধ্যমটিকে শুধুমাত্র এক দিকে প্রবাহিত করার অনুমতি দেওয়া হয়।ভালভটি সাধারণ অনুভূমিক পাইপলাইনে ইনস্টল করা হবে

Usagই:

সুইং চেক ভালভ নামমাত্র চাপ PN1 0MPa~42.0MPa,Class150-2500； নামমাত্র ব্যাস DN15 ~ 1200mm, nps1 / 2 ~ 48 এর জন্য প্রযোজ্য;কাজের তাপমাত্রা - 196 ~ 540 ℃ সহ বিভিন্ন পাইপলাইনে, এটি মাঝারি ব্যাকফ্লো প্রতিরোধ করতে ব্যবহৃত হয়।বিভিন্ন উপকরণ নির্বাচন করে (WCB, CF8 (m), CF3 (m), 1gr5mo, 15crmo1v, এটি জল, বাষ্প, তেল, নাইট্রিক অ্যাসিড, অ্যাসিটিক অ্যাসিড, শক্তিশালী অক্সিডাইজিং মাধ্যম, ইউরিয়া এবং অন্যান্য মিডিয়াতে প্রয়োগ করা যেতে পারে। এটি প্রধানত পেট্রোলিয়াম, রাসায়নিক, ফার্মাসিউটিক্যাল, রাসায়নিক সার, বৈদ্যুতিক শক্তি এবং অন্যান্য পাইপলাইনে ব্যবহৃত

গঠন:

সুইং চেক ভালভ অন্তর্নির্মিত রকার সুইং কাঠামো গ্রহণ করে।ভালভের সমস্ত খোলার এবং বন্ধ করার অংশগুলি ভালভ বডির ভিতরে ইনস্টল করা হয় এবং ভালভের শরীরে প্রবেশ করে না।মাঝের ফ্ল্যাঞ্জে ব্যবহৃত সিলিং গ্যাসকেট এবং সিলিং রিং ব্যতীত, সামগ্রিকভাবে কোনও বাহ্যিক ফুটো পয়েন্ট নেই, যাতে ভালভ ফুটো হওয়ার সম্ভাবনা দূর করা যায়।সুইং চেক ভালভ রকার আর্ম এবং ভালভ ডিস্কের সংযোগটি গোলাকার সংযোগ কাঠামো গ্রহণ করে, যাতে ভালভ ডিস্কের 360 ডিগ্রির মধ্যে একটি নির্দিষ্ট ডিগ্রি স্বাধীনতা থাকে এবং উপযুক্ত মাইক্রো অবস্থানের ক্ষতিপূরণ রয়েছে।

প্রধান অংশ এবং উপকরণ
