পণ্যের বিবরণ:
প্রদান:
|
| পণ্যের নাম: | ফ্ল্যাঞ্জড গ্লোব ভালভ | স্ট্যান্ডার্ড বা অমানক: | স্ট্যান্ডার্ড |
|---|---|---|---|
| শরীর উপাদান: | মরিচা রোধক স্পাত | আকার: | DN15-DN150mm |
| মধ্যম: | জল তেল গ্যাস, জল | রঙ: | স্টেইনলেস রঙ |
| সংযোগ টাইপ: | ফ্ল্যাঞ্জ | উপযুক্ত তাপমাত্রা: | ≤200℃ |
| লক্ষণীয় করা: | dn150mm ফ্ল্যাঞ্জড গ্লোব ভালভ,এপিআই স্ট্যান্ডার্ড ফ্ল্যাঞ্জড গ্লোব ভালভ,150lb প্রেসার গ্লোব ভালভ ফ্ল্যাঞ্জ |
||

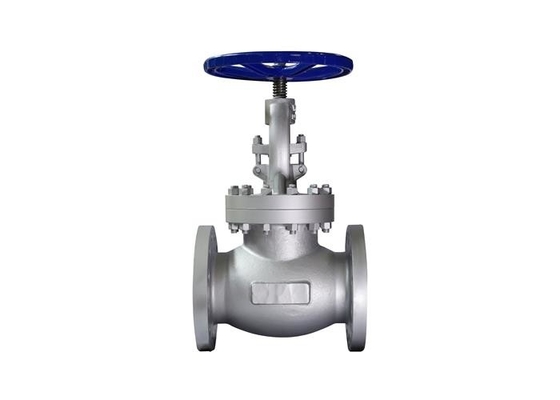

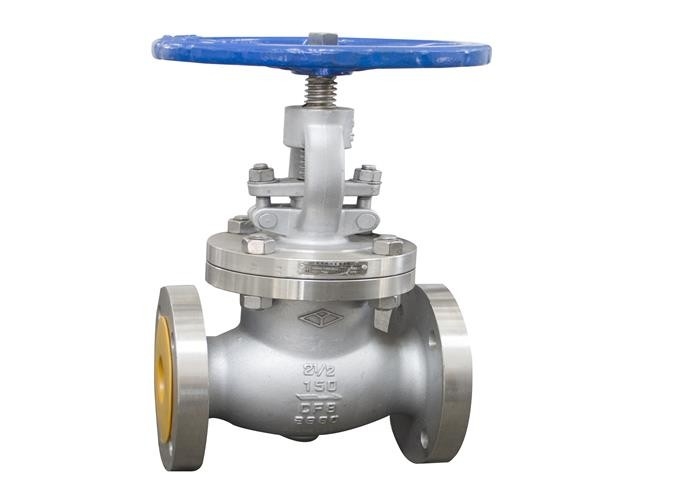

এই ভালভটি প্রধানত পাইপলাইনে মাঝারি সংযোগ বা কাটার জন্য ব্যবহৃত হয়।সাধারণত, প্রবাহ সামঞ্জস্য করার কোন প্রয়োজন নেই।
1. এই ভালভটি ফ্ল্যাঞ্জ সংযুক্ত, এবং ফ্ল্যাঞ্জের আকার ANSI B 16.5 মান মেনে চলতে হবে।
2. এই ভালভটি ভালভ বডি, বনেট, ডিস্ক, স্টেম, স্টেম বাদাম, হ্যান্ডহুইল এবং অন্যান্য অংশ নিয়ে গঠিত।হ্যান্ডহুইল ঘোরানোর মাধ্যমে, স্টেমটি ঘোরে এবং কান্ডটি খোলা এবং বন্ধ করার উদ্দেশ্য অর্জনের জন্য ডিস্কটিকে উপরে বা নীচে নিয়ে যায়।
| টাইপ | ডিএন | এল | ডি | D1 | D2 | বি ফল | Z-Φd | H1 | H2 | D0 | |
|
J41W-150Lb |
1 1/2 | 40 | 165 | 127 | 98.4 | 73 | 18-1.6 | 4-Ф16 | 236 | 260 | 160 |
| 2 | 51 | 203 | 152.4 | 120.7 | 92.1 | 19.5-1.6 | 4-Ф19 | 259 | 284 | 200 | |
| 2 1/2 | 65 | 216 | 178 | 139.7 | 105 | 22.5-1.6 | 4-Ф19 | 312 | 348 | 240 | |
| 3 | 80 | 241 | 190.5 | 152.4 | 127 | 24-1.6 | 4-Ф19 | 334 | 375 | 240 | |
| 4 | 100 | 292 | 228.6 | 190.5 | 157 | 24-1.6 | 8-Ф19 | 389 | 441 | 280 | |
| 5 | 125 | 356 | 254 | 215.9 | 186 | 24-1.6 | 8-Ф22 | 429 | 503 | 320 | |
| 6 | 150 | 406 | 279.4 | 241.3 | 216 | 25.5-1.6 | 8-Ф22 | 476 | 554 | 400 | |
| 8 | 200 | 495 | 343 | 298.5 | 270 | 29-1.6 | 8-Ф22 | 550 | 630 | 450 |
| নামের অংশ | উপাদান |
| বডি, বনেট | CF8 |
| ডিস্ক | CF8 |
| কান্ড | F304 |
| কান্ড বাদাম | ZCuAI10Fe3 |
| সম্ভাব্য ব্যর্থতা | ব্যর্থতার কারণ | নির্মূল পদ্ধতি |
| sealing পৃষ্ঠ ফুটো |
1. সিলিং পৃষ্ঠের মধ্যে বিভিন্ন ধরনের এবং ময়লা আছে। 2. sealing পৃষ্ঠ ক্ষতিগ্রস্ত হয়. |
1 সিলিং পৃষ্ঠের ময়লা এবং অন্যান্য জিনিস পরিষ্কার করুন। 2. সিলিং পৃষ্ঠ পুনরায় ফিনিশ. |
| ফিলার ফুটো |
1. প্যাকিং গ্রন্থি শক্ত করা হয় না। 2. অপর্যাপ্ত ফিলার। 3. প্যাকিং ব্যর্থতা. |
1. সমানভাবে প্যাকিং সংকুচিত. 2. ফিলার যোগ করুন। 3. নতুন প্যাকিং দিয়ে প্রতিস্থাপন করুন। |
|
ফ্ল্যাঞ্জ সংযোগ সিলিং পৃষ্ঠের ফুটো |
1. মাঝারি ফ্ল্যাঞ্জের বোল্টগুলি শক্ত করা হয় না বা নিবিড়তা অসম হয়। 2. সংযোগকারী ফ্ল্যাঞ্জের সিলিং পৃষ্ঠ ক্ষতিগ্রস্ত হয় |
1. সমানভাবে বল্টু আঁট. 2. ফ্ল্যাঞ্জ সিলিং পৃষ্ঠটি পুনরায় ফিনিশ করুন। |
