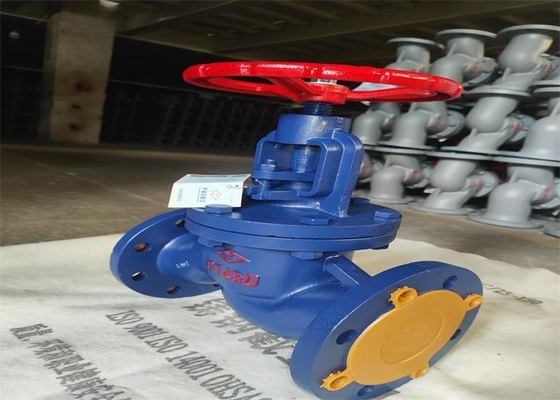

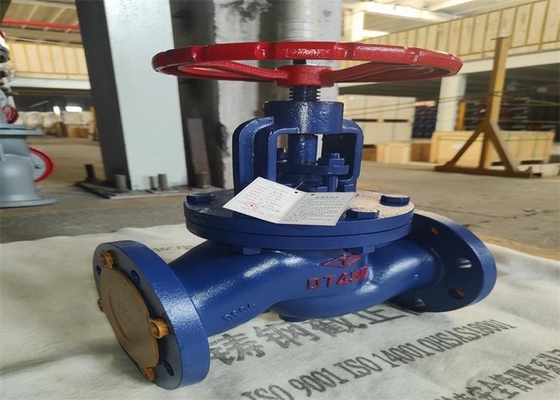

পণ্যের বিবরণ:
প্রদান:
|
| পণ্যের নাম: | ফ্ল্যাঞ্জড গ্লোব ভালভ | চাপ: | 1.6 mpa |
|---|---|---|---|
| শক্তি: | হ্যান্ডহুইল | উপযুক্ত তাপমাত্রা: | ≤200℃ |
| সংযোগ: | ফ্ল্যাঞ্জ শেষ | রঙ: | গ্রাহকের অনুরোধ, নীল |
| শরীর উপাদান: | ধূসর লোহা | মধ্যম: | জল তেল গ্যাস, জল, বাষ্প |
| লক্ষণীয় করা: | 15 মিমি ফ্ল্যাঞ্জড গ্লোব ভালভ,জিবি স্ট্যান্ডার্ড ফ্ল্যাঞ্জড গ্লোব ভালভ,1.6 এমপিএ প্রেসার গ্লোব ভালভ ফ্ল্যাঞ্জ টাইপ |
||
1. J41t/w/h/f/x-16 হল একটি ফ্ল্যাঞ্জ সংযুক্ত স্টপ ভালভ যা gb/t12233 মান মেনে চলে;
2. ভালভটি ভালভ বডি, ডিস্ক, বনেট, ভালভ রড এবং হ্যান্ডহুইল দ্বারা গঠিত।
ভালভ স্টেম ঘোরানোর জন্য হাতের চাকাটি ঘুরিয়ে দিন, যাতে ভালভ ডিস্কটি খোলার এবং বন্ধ করার উদ্দেশ্য অর্জনের জন্য উপরে উঠতে বা পড়ে যেতে পারে।
1. গঠন যুক্তিসঙ্গত এবং কম্প্যাক্ট, এবং ভলিউম ছোট.ভালভ বডিটি ব্যারেল আকৃতির বা সুবিন্যস্ত, এবং আকৃতিটি সুন্দর।
2. খোলার এবং বন্ধ ঘূর্ণন সঁচারক বল ছোট, এবং সীল নিরাপদ এবং নির্ভরযোগ্য.
3. ভালভ আসনটি একটি প্রতিস্থাপনযোগ্য ভালভ আসন হতে পারে, যা কাজের অবস্থার প্রয়োজনীয়তা মেটাতে যে কোনও সংমিশ্রণে বন্ধ অংশের সিলিং পৃষ্ঠের উপাদানের সাথে মিলিত হতে পারে।
| টাইপ |
নামমাত্র |
পরিমাপ (মিমি) | |||||||
| এল | ডি | D1 | D2 | বি ফল | Z-Φd | এইচ | D0 | ||
| J41T/W/H/F/X-16 | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | (113)200 | 80 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | (113)200 | 80 | |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | (125)220 | 80 | |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | (145)245 | 100 | |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | (180)260 | 130 | |
| 50 | 230 | 160 | 125 | 100 | 20-3 | 4-Φ18 | (200)285 | 130 | |
| 65 | 290 | 180 | 145 | 120 | 20-3 | 4-Φ18 | (205)300 | 150 | |
| 80 | 310 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 350 | 240 | |
| 100 | 350 | 215 | 180 | 155 | 24-3 | 8-Φ18 | 365 | 240 | |
| 125 | 400 | 245 | 210 | 185 | 26-3 | 8-Φ18 | 430 | 300 | |
| 150 | 480 | 280 | 240 | 210 | 28-3 | 8-Φ23 | 450 | 300 | |
| 200 | 600 | 335 | 295 | 265 | 30-3 | 12-Φ23 | 510 | 360 | |
| 250 | 650 | 405 | 355 | 320 | 32-3 | 12-Φ25 | 620 | 420 | |
| 300 | 698 | 460 | 410 | 375 | 34-3 | 12-Φ25 | 890 | 600 | |
প্রধান অংশ উপাদান
| নামের অংশ | উপাদান |
| বডি বনেট | DN15-65 গ্রে আয়রন /DN80-300 নমনীয় আয়রন |
| কান্ড | কার্বন ইস্পাত, স্টেইনলেস স্টীল |
| ডিস্ক |
ধূসর লোহা + পিতল, ধূসর লোহা, ধূসর লোহা + স্টেইনলেস স্টীল + ধূসর লোহা + F4 + ধূসর লোহা + রাবার |
| গ্যাসকেট | XB300 |
| মোড়ক | নমনীয় গ্রাফাইট |
| বল্টু বাদাম | 25/35 |
| সিল রিং | HR200/ব্রাস (শুধুমাত্র DN15-50 এর জন্য) |
