পণ্যের বিবরণ:
প্রদান:
|

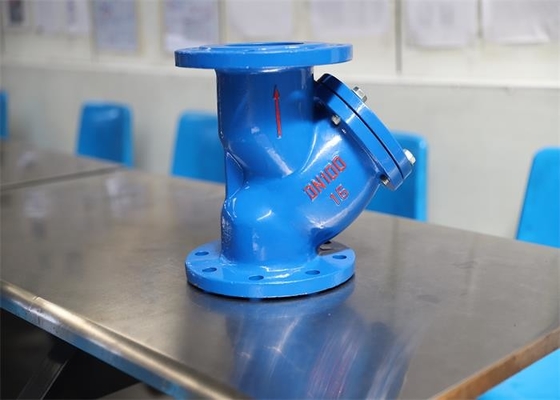

| পণ্যের নাম: | Y ছাঁকনি ভালভ | সংযোগ: | ফ্ল্যাঞ্জ শেষ |
|---|---|---|---|
| রঙ: | গ্রাহকের অনুরোধ নীল | টাইপ: | Y টাইপ ছাঁকনি। |
| আকার: | DN40~DN200 | শরীর উপাদান: | ঢালাই লোহা |
| চাপ: | 1.0~1.6 mpa | মিডিয়ার তাপমাত্রা: | ≤200 ℃ |
| লক্ষণীয় করা: | dn40 y টাইপ ছাঁকনি ভালভ,সংক্ষিপ্ত কাঠামো y টাইপ স্ট্রেনার ভালভ,ফ্ল্যাঞ্জ এন্ডস সংযোগ y স্ট্রেনার ভালভ |
||
ভালভ বৈশিষ্ট্য:
1. সহজ আকৃতি, ভাল উত্পাদন প্রযুক্তি, বিস্তৃত অ্যাপ্লিকেশন পরিসীমা, ইনস্টল করা সহজ।
2. যুক্তিসঙ্গত এবং কম্প্যাক্ট গঠন, পূর্ণ চেহারা, কাজের মধ্যম মধ্যে অমেধ্য ফিল্টার করতে পারেন.
3. মাঝারিটি ভালভের ইনলেট দিক দিয়ে প্রবাহিত হতে পারে, ফিল্টারের মাধ্যমে ফিল্টার করতে পারে এবং পরিস্রাবণের উদ্দেশ্য অর্জনের জন্য আউটলেট থেকে প্রবাহিত হতে পারে
| টাইপ | ডিএন | আকার (মিমি) | |||||||
| L(দীর্ঘ) | এল (সংক্ষিপ্ত) | ডি | ডি1 | ডি2 | bf(দীর্ঘ) | bf(ছোট) | Z-Φd | ||
GL41H-16 GL41কH-16
| 32 | 180 | 135 | 100 | 78 | 17-2 | 4-Φ18 | ||
| 40 | 220 | 170 | 145 | 110 | 85 | 17-2 | 19-3 | 4-Φ18 | |
| 50 | 240 | 170 | 160 | 125 | 100 | 19-2 | 19-3 | 4-Φ18 | |
| 65 | 280 | 195 | 180 | 145 | 120 | 19-2 | 19-3 | 4-Φ18 | |
| 80 | 320 | 240 | 195 | 160 | 135 | 21-2 | 19-3 | 8-Φ18 | |
| 100 | 380 | 270 | 215 | 180 | 155 | 26-2 | 19-3 | 8-Φ18 | |
| 125 | 440 | 290 | 245 | 210 | 185 | 26-2 | 21-3 | 8-Φ18 | |
| 150 | 480 | 345 | 280 | 240 | 210 | 27-2 | 21-3 | 8-Φ23 | |
| 200 | 600 | 460 | 335 | 295 | 265 | 29-2 | 21-3 | 12-Φ23 | |
| 250 | 605 | 405 | 355 | 320 | 31-2 | 12-Φ25 | |||
| 300 | 635 | 460 | 410 | 375 | 33-3 | 12-Φ25 | |||
| 350 | 696 | 520 | 470 | 435 | 37-3 | 16-Φ25 | |||
| 400 | 790 | 580 | 525 | 485 | 39-3 | 16-Φ30 | |||
| 450 | 850 | 640 | 585 | 545 | 44-4 | 20-Φ30 | |||
| নামের অংশ | উপাদান |
| বডি, বনেট | HT200/QT450-10 |
| ছাঁকনি | 201/304 |
| বল্টু বাদাম | 25/35 |
1. এই পণ্যটি পাইপলাইনে অমেধ্য ফিল্টার করতে এবং ভালভ বা সরঞ্জামের স্বাভাবিক অপারেশন রক্ষা করতে পাইপলাইনে ইনস্টল করা হয়।
2. পণ্য ইনস্টল করার জন্য পাইপ বাইপাস.
3. ইনস্টলেশনের আগে পাইপ এবং ভালভ গহ্বর পরিষ্কার করা উচিত।
4. ইনস্টলেশনের পরে ভালভ বড় বাহ্যিক শক্তির অধীন হবে না।
5. যখন স্থানীয় সর্বনিম্ন তাপমাত্রা 4℃ থেকে কম হয়, তখন অন্তরণ সুরক্ষা করা উচিত;শেষ ভালভ হিসাবে, পাইপের প্রাচীরের তাপমাত্রা 0 ℃ এর নিচে নেমে যাওয়া প্রতিরোধ করার জন্য এটি একটি পাইপ বা জ্যাকেট দিয়ে উত্তপ্ত করা উচিত।
6. কম্পন বা মাঝারি তাপমাত্রায় দ্রুত পরিবর্তনের অধীনে পাইপলাইনে ইনস্টল করা এবং ব্যবহার করা কঠোরভাবে নিষিদ্ধ।
7. পণ্যটি সাধারণত চাপ হ্রাসকারী ভালভ, জলবাহী নিয়ন্ত্রণ ভালভ এবং অন্যান্য সরঞ্জামের খাঁড়িতে ইনস্টল করা হয়।ইনস্টলেশনের অবস্থানটি সুরক্ষা ভালভের ব্যাস থেকে 6-10 বার হওয়া উচিত এবং মাঝারিটির প্রবাহের দিকটি ভালভের শরীরের তীরের দিকের সাথে সামঞ্জস্যপূর্ণ হওয়া উচিত;অন্যথায়, ফিল্টারিং প্রভাব অর্জন করা যাবে না।
8. ইনস্টলেশনের আগে পাইপ এবং ভালভ গহ্বর পরিষ্কার করা উচিত।ইনস্টলেশন এবং ব্যবহারের পরে 3 বছরের মধ্যে পরিষ্কারের চক্রটি নিম্নরূপ, এবং 3 বছর পর বছরে একবার।
1. এই পণ্যটি নামমাত্র চাপের জন্য উপযুক্ত ≤ 1.6mpa, তাপমাত্রা 0℃~120℃ জল, ≤ 0.2mpa স্যাচুরেটেড বাষ্প, তেল পাইপলাইন, মাঝারি ময়লা, বৃষ্টিপাত, মরিচা এবং অন্যান্য ধ্বংসাবশেষ ফিল্টার করতে পারে
2. ভালভ মাঝারি থেকে খাঁড়ি মধ্যে, ফিল্টার মাধ্যমে পরিস্রাবণ উদ্দেশ্য অর্জন, আউটলেট থেকে বহিঃপ্রবাহ
· নামমাত্র চাপ: 1.6mpa
· নামমাত্র ব্যাস: DN32-450mm
· প্রযোজ্য তাপমাত্রা এবং মাঝারি:
· প্রধান উপাদান হল ধূসর ঢালাই লোহা, প্রযোজ্য তাপমাত্রা 0℃ ~ 120℃, প্রযোজ্য মাধ্যম: জল, ≤ 1.0mpa বাষ্প, তেল পণ্য;
· প্রধান উপাদান নমনীয় লোহা, প্রযোজ্য তাপমাত্রা 0℃ ~ 200℃, প্রযোজ্য মাধ্যম: জল, ≤ 1.0mpa বাষ্প, তেল পণ্য;
· ডিজাইন এবং উত্পাদন: GB/T12233 সার্বজনীন ভালভ আয়রন গ্লোব ভালভ এবং লিফট চেক ভালভ উল্লেখ করুন
· কাঠামোর দৈর্ঘ্য: GB/T12221 ধাতব ভালভ কাঠামোর দৈর্ঘ্য বা প্রস্তুতকারকের মান
· সংযোগকারী প্রান্ত: JB/T 78 অবিচ্ছেদ্য ঢালাই আয়রন ফ্ল্যাঞ্জ
· পরিদর্শন এবং পরীক্ষা: GB/T13927 শিল্প ভালভ চাপ পরীক্ষা
