পণ্যের বিবরণ:
প্রদান:
|
| পণ্যের নাম: | পিতল জল ভালভ | শরীর উপাদান: | পিতল |
|---|---|---|---|
| রঙ: | পিতল মুখ | কাজ তাপমাত্রা: | -10°C থেকে 150°C |
| আকার: | DN15 থেকে 100 | মধ্যম: | বায়ু, জল, তেল |
| সংযোগ: | থ্রেডেড | চাপ: | 1.6 এমপিএ |
| লক্ষণীয় করা: | PTFE সীল থ্রেডেড বল ভালভ,থ্রেডেড বল ভালভ 1.6 MPa,PTFE সীল ব্রাস জল ভালভ |
||
ভালভটি তাপমাত্রা ≤150℃ জল, বাষ্প এবং তেল এবং খোলা এবং বন্ধ করার জন্য অন্যান্য অ-ক্ষয়কারী মাঝারি পাইপলাইনের জন্য ব্যবহৃত হয়

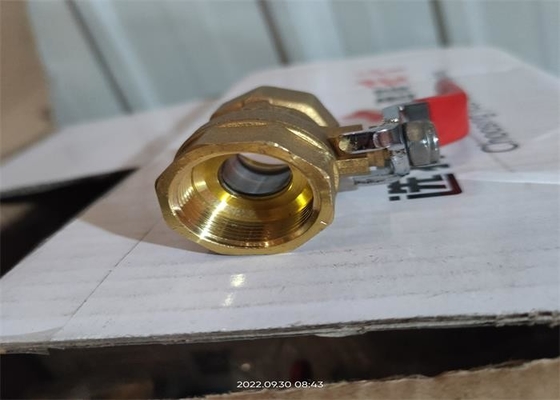

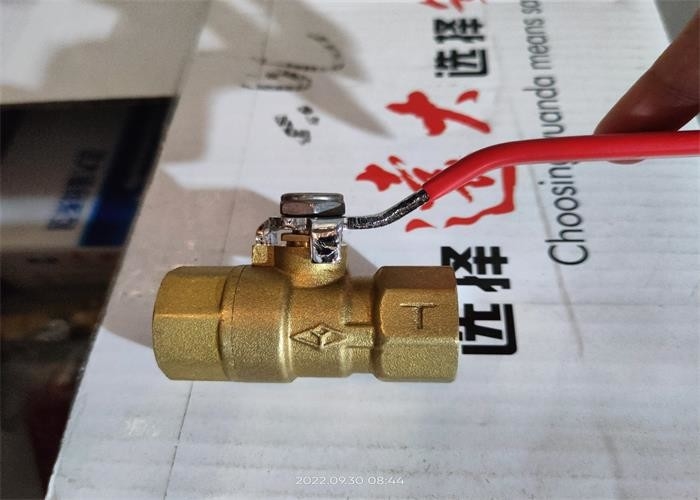

Q11f-16t ভালভ বডি, বল, ভালভ স্টেম, হ্যান্ডেল এবং অন্যান্য অংশ নিয়ে গঠিত।হ্যান্ডেলটি পাইপ অক্ষের সমান্তরাল ইঙ্গিত দেয় যে ভালভটি খোলা অবস্থানে রয়েছে এবং ভালভটি বন্ধ অবস্থানে রয়েছে তা বোঝাতে পাইপ অক্ষের লম্ব।খোলার এবং বন্ধ করার জন্য হ্যান্ডেলটি 90° হয়ে গেছে।
| টাইপ | জি | আকার (মিমি) | ||
| এল | এইচ | আমি | ||
| Q11F-16T | 1/2 | 51.4 | 48.2 | 90 |
| 3/4 | 57.4 | 51 | 90 | |
| 1 | 67.4 | 58 | 100 | |
| 11/4 | 77.5 | 61 | 100 | |
| 11/2 | ৮৮ | 73 | 137 | |
| 2 | 105.4 | 79 | 137 | |
| নামের অংশ | উপাদান |
| শরীর | HPb59-1 |
| বল | HPb59-1 |
| কান্ড | HPb59-1 |
| সীল | পিটিএফই |
| টাইপ |
চাপ (এমপিএ) |
পরীক্ষার চাপ | তাপমাত্রা ℃ | মধ্যম | |
|
শেল (জল) এমপিএ |
সীল (জল) এমপিএ |
||||
| Q11F-16T | 1.6 | 2.4 | 1.76 | -20~150℃ | জল, অন্দর পাইপলাইন গ্যাস ≤ 0.4mpa, বায়ু ≤ 0.6mpa, অ-ক্ষয়কারী তরল |
1. এই ভালভটি একটি শুকনো গুদামে রাখা হয় এবং খোলা বাতাসে সংরক্ষণ করা কঠোরভাবে নিষিদ্ধ।
2. দীর্ঘমেয়াদী স্টোরেজ নিয়মিত বজায় রাখা উচিত।
3. পণ্যটি যেকোনো অবস্থানে এবং যেকোনো পাইপলাইনে ইনস্টল করা যেতে পারে এবং কাজের শর্তগুলি কর্মক্ষমতা নির্দিষ্টকরণের প্রয়োজনীয়তার সাথে সামঞ্জস্যপূর্ণ হওয়া উচিত।
4. ইনস্টলেশনের আগে, ইনস্টলেশনের আগে প্রয়োজনীয়তা পূরণের জন্য চাপ পরীক্ষা করা উচিত।
5. ইনস্টলেশনের আগে পাইপ এবং ভালভ গহ্বর পরিষ্কার করা উচিত।
6. ইনস্টলেশনের পরে, পণ্যটি একটি বড় বাহ্যিক শক্তির অধীন হবে না।
7. হ্যান্ডেলের দিকটি স্টেমের বর্গাকার খাঁজের দিকের সাথে সামঞ্জস্যপূর্ণ হওয়া উচিত
