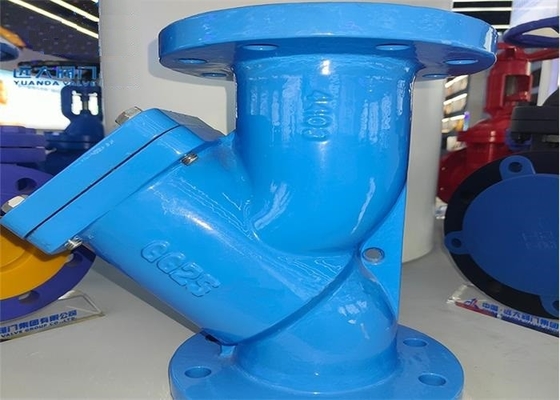

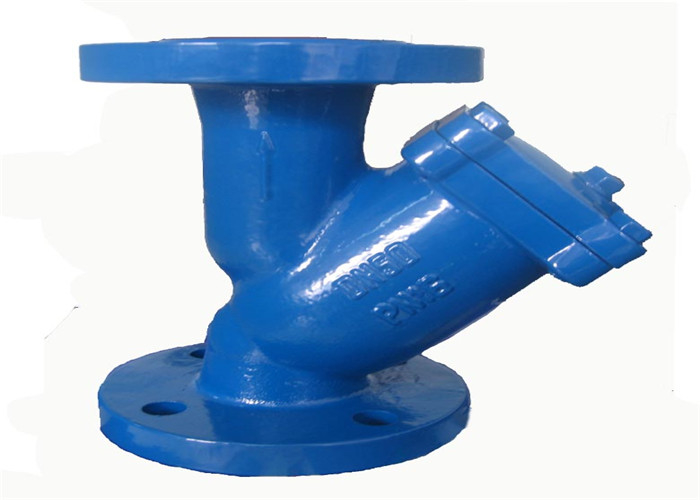

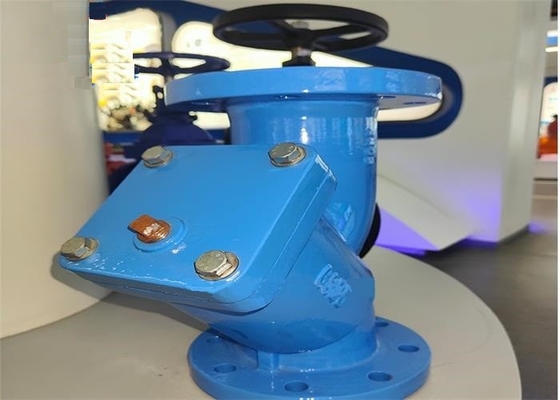

পণ্যের বিবরণ:
প্রদান:
|
| পণ্যের নাম: | Y ছাঁকনি ভালভ | নাম: | ফ্ল্যাঞ্জ ফিল্টার ভালভ |
|---|---|---|---|
| সংযোগ: | ফ্ল্যাঞ্জ শেষ | আকার: | DN50~DN200 |
| রঙ: | নীল, গ্রাহকের অনুরোধ | জাল: | 10~100 |
| মিডিয়া: | জল, তেল, গ্যাস | চাপ: | মাঝারি চাপ |
| লক্ষণীয় করা: | ফ্ল্যাঞ্জ এন্ডস ওয়াই স্ট্রেইনার ভালভ,100 মিমি সাইজ ওয়াই স্ট্রেনার ভালভ,কমপ্যাক্ট স্ট্রাকচার ওয়াই টাইপ স্ট্রেইনার ভালভ |
||
এই পণ্যটি নামমাত্র চাপ ≤1.6MPa, তাপমাত্রা 0 ° C ~ 120 ° C /0 ° C ~ 200 ° C জল, ≤0.2MPa স্যাচুরেটেড বাষ্প, তেল পাইপলাইনের জন্য উপযুক্ত, ময়লা, বৃষ্টিপাত, মরিচা এবং অন্যান্য ধ্বংসাবশেষ ফিল্টার করতে পারে মধ্যম.
| আকার | এল | ডি | D1 | D2 | বি ফল | Z-φd |
| 2＂ | 230 | 165 | 125 | 99 | 20-3 | 4-φ19 |
| 2.5＂ | 290 | 185 | 145 | 118 | 20-3 | 4-φ19 |
| 3＂ | 310 | 200 | 160 | 132 | 22-3 | 8-φ19 |
| 4＂ | 350 | 220 | 180 | 156 | 24-3 | 8-φ19 |
| 5＂ | 400 | 250 | 210 | 184 | 26-3 | 8-φ19 |
| 6＂ | 480 | 285 | 240 | 211 | 26-3 | 8-φ23 |
| 8＂ | 600 | 340 | 295 | 266 | 30-3 | 12-φ23 |
| 10＂ | 730 | 405 | 355 | 310 | 32-3 | 12-φ28 |
| 12＂ | 850 | 460 | 410 | 370 | 32-3 | 12-φ28 |
| নামের অংশ | উপাদান |
| বডি, বনেট | GG25/GGG40.3 |
| ছাঁকনি | 304 |
| বল্টু বাদাম | 25/35 |
| ফ্ল্যাঞ্জ শেষ | BS EN1092-2 |
| সনাক্তকরণ এবং পরীক্ষা | BS EN 12266 |
| নামমাত্র চাপ | 1.6 এমপিএ |
| নরকের পরীক্ষা (জল) | 2.4 mpa |
| উপযুক্ত তাপমাত্রা | তাপমাত্রা ≤ 200 ℃ |
| উপযুক্ত চাপ | চাপ < 1.6 MPa। |
| উপযুক্ত মাধ্যম | বাষ্প জল তেল |
ভালভ মাঝারি থেকে খাঁড়ি মধ্যে, ফিল্টার স্ক্রিনের মাধ্যমে ফিল্টারিং উদ্দেশ্য অর্জন, আউটলেট প্রবাহ আউট থেকে.
1. সরল আকৃতি, ভাল উত্পাদন প্রযুক্তি, অ্যাপ্লিকেশনের বিস্তৃত পরিসর, ইনস্টল করা সহজ।
2. যুক্তিসঙ্গত এবং কম্প্যাক্ট গঠন, পূর্ণ চেহারা, কাজের মধ্যে মাঝারি অমেধ্য ফিল্টার করতে পারেন.
3. মাঝারিটি ভালভ ইনলেটের দিক থেকে প্রবাহিত হতে পারে, ফিল্টার স্ক্রিনের মাধ্যমে ফিল্টার করতে পারে এবং পরিস্রাবণের উদ্দেশ্য অর্জনের জন্য আউটলেট থেকে প্রবাহিত হতে পারে।
1. এই পণ্যটি পাইপলাইনে বিভিন্ন ধরনের ফিল্টারিং এবং ভালভ বা সরঞ্জামের স্বাভাবিক ক্রিয়াকলাপ রক্ষা করার জন্য পাইপলাইনে ইনস্টল করা হয়।
2. পণ্যটি ইনস্টল করার জন্য পাইপলাইনে বাইপাস ইনস্টল করা আবশ্যক।
3. ইনস্টলেশনের আগে পাইপ এবং ভালভ গহ্বর পরিষ্কার করা উচিত।
4. ইনস্টলেশনের পরে ভালভ বড় বাহ্যিক শক্তির শিকার হবে না।
5. স্থানীয় সর্বনিম্ন তাপমাত্রা 4℃ থেকে কম হলে, অন্তরণ সুরক্ষা নেওয়া উচিত;যেহেতু শেষ ভালভটি পাইপ বা জ্যাকেট গরম করার সাথে ব্যবহার করা উচিত, পাইপের প্রাচীরের তাপমাত্রা 0 ℃ এর নীচে প্রতিরোধ করতে।
6. কম্পন বা মাঝারি তাপমাত্রার দ্রুত পরিবর্তনের অধীনে পাইপলাইনে ইনস্টল করা এবং ব্যবহার করা কঠোরভাবে নিষিদ্ধ।
7. পণ্যটি সাধারণত চাপ হ্রাসকারী ভালভ, জলবাহী নিয়ন্ত্রণ ভালভ এবং অন্যান্য সরঞ্জামের খাঁড়িতে ইনস্টল করা হয়।ইনস্টলেশনের অবস্থানটি সুরক্ষিত ভালভের ব্যাসের 6-10 গুণ হওয়া উচিত এবং মাঝারিটির প্রবাহের দিকটি ভালভের বডির তীরের দিকের সাথে সামঞ্জস্যপূর্ণ হওয়া উচিত;অন্যথায়, ফিল্টার ফাংশন অর্জন করা হয় না।
