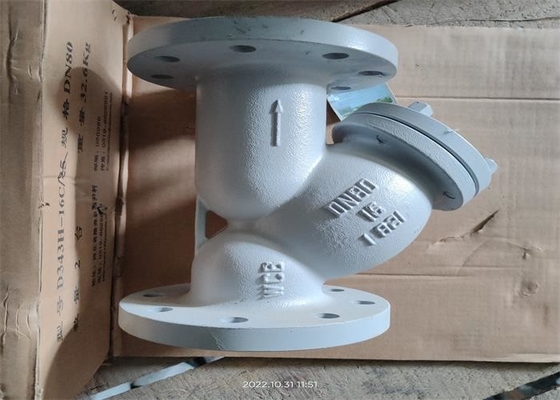

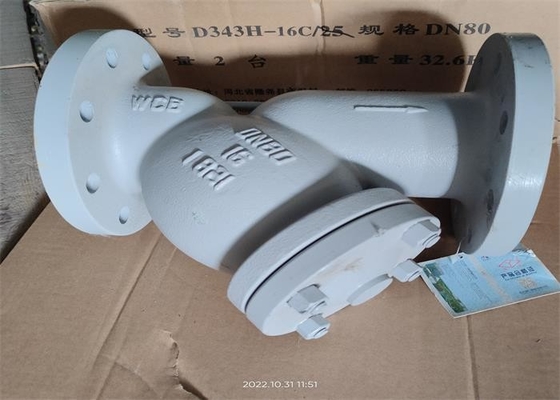

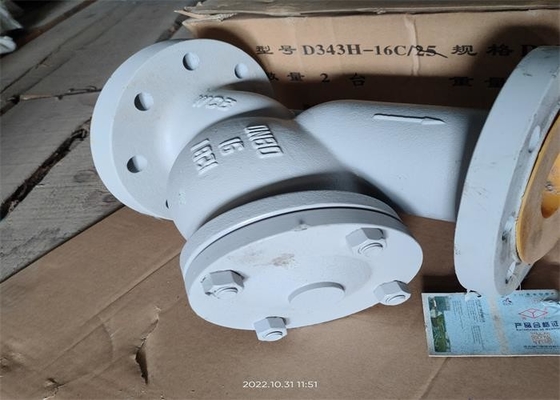

পণ্যের বিবরণ:
প্রদান:
|
| পণ্যের নাম: | Y ছাঁকনি ভালভ | শরীর উপাদান: | কার্বন ইস্পাত |
|---|---|---|---|
| রঙ: | গ্রাহকের অনুরোধ, ধূসর | সংযোগ: | ফ্ল্যাঞ্জ শেষ, আরএফ |
| আকার: | DN15~DN500 | টাইপ: | Y Type Strainer. Y টাইপ ছাঁকনি। filter valve ফিল্টার ভালভ |
| ফিল্টার উপাদান: | 304, ss304 | মধ্যম: | জল তেল বাষ্প |
| লক্ষণীয় করা: | 1.0 mpa চাপ y ছাঁকনি ভালভ,ধাতুবিদ্যা y টাইপ ছাঁকনি ভালভ,500mm y টাইপ ছাঁকনি ভালভ |
||
ঢালাই ইস্পাত ফিল্টার ব্যাপকভাবে ধাতুবিদ্যা, রাসায়নিক শিল্প, পেট্রোলিয়াম, কাগজ তৈরি, ওষুধ, খাদ্য, খনির, বৈদ্যুতিক শক্তি, শহুরে, গৃহস্থালী এবং অন্যান্য গ্যাস ক্ষেত্রে ব্যবহৃত হয়।কাস্ট আয়রন ফিল্টার হল ট্রান্সমিশন মিডিয়াম পাইপলাইনে একটি অপরিহার্য যন্ত্র, যা সাধারণত চাপ রিলিফ ভালভ, প্রেসার রিলিফ ভালভ, পজিশনিং ভালভ বা অন্যান্য সরঞ্জামের ইনলেটে ইনস্টল করা হয়, মাঝারিটির অমেধ্য দূর করতে, ভালভের স্বাভাবিক ব্যবহার রক্ষা করতে এবং সরঞ্জাম, সরঞ্জাম রক্ষণাবেক্ষণ খরচ কমাতে.
যখন তরল একটি ফিল্টার উপাদান দিয়ে ফিল্টারে প্রবেশ করে, তখন অমেধ্যগুলি ফিল্টার উপাদান দ্বারা অবরুদ্ধ হয় এবং পরিষ্কার ফিল্টার গ্যাস ফিল্টার আউটলেট থেকে নির্গত হয়।যখন এটি পরিষ্কার করার প্রয়োজন হয়, যতক্ষণ না ফিল্টার সিলিন্ডারটি বিচ্ছিন্ন করা হয়, ফিল্টার উপাদানটি বের করা হয় এবং তারপরে পরিষ্কার করার পরে এটি পুনরায় লোড করা যেতে পারে।অতএব, ঢালাই লোহা ফিল্টার ব্যবহার এবং রক্ষণাবেক্ষণ অত্যন্ত সুবিধাজনক।
| টাইপ | ডিএন | এল | ডি | ডি1 | ডি2 | বি ফল | Z-Φd |
| GL41H-16C | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Ф14 |
| 20 | 145 | 105 | 75 | 55 | 14-2 | 4-Ф14 | |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Ф14 | |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Ф18 | |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Ф18 | |
| 50 | 220 | 160 | 125 | 100 | 16-3 | 4-Ф18 | |
| 65 | 250 | 180 | 145 | 120 | 18-3 | 4-Ф18 | |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-Ф18 | |
| 100 | 310 | 215 | 180 | 155 | 20-3 | 8-Ф18 | |
| 125 | 350 | 245 | 210 | 185 | 22-3 | 8-Ф18 | |
| 150 | 380 | 280 | 240 | 210 | 24-3 | 8-Ф23 | |
| 200 | 500 | 335 | 295 | 266 | 24-2 | 12-Ф23 | |
| 250 | 550 | 405 | 355 | 319 | 26-2 | 12-Ф26 | |
| 300 | 670 | 460 | 410 | 370 | 28-2 | 12-Ф26 | |
| 350 | 700 | 520 | 470 | 429 | 30-2 | 16-Ф26 | |
| 400 | 800 | 580 | 525 | 480 | 32-2 | 16-Ф30 | |
| 450 | 825 | 640 | 585 | 545 | 40-4 | 20-Ф30 | |
| 500 | 850 | 705 | 650 | 608 | 44-4 | 20-Ф34 |
| মুখোমুখি | GB/T 12221 |
| ফ্ল্যাঞ্জ সংযোগের মাত্রা | JB/T 79.1 |
| ভালভ পরিদর্শন | GB/T 26480 |
| নরকের পরীক্ষা (জল) | 2.4 mpa |
| উপযুক্ত তাপমাত্রা | -29℃ ≤t ≤ 425 ℃ |
| উপযুক্ত চাপ | চাপ < 1.6 MPa। |
| উপযুক্ত মাধ্যম | বাষ্প জল তেল |
| শরীর | WCB |
| এয়ার ফিল্টার নেট | 304 |
| গ্যাসকেট | 08F+নমনীয় গ্রাফাইট |
| শিরাবরণ | WCB |
| বাদাম | 35 |
| ভেঙ্গে যেতে পারে | ব্যর্থতার কারণ | নির্মূল পদ্ধতি |
| মধ্য মুখ ফুটো |
1. মধ্যম ওরাল প্যাডের ক্ষতি বা ব্যর্থতা।
2. মাঝের মুখের সিলিং পৃষ্ঠ ক্ষতিগ্রস্ত হয়। |
1. মাঝের মুখ-প্যাড প্রতিস্থাপন করুন।
2. sealing পৃষ্ঠ মেরামত. |
1. এই পণ্যটি একটি শুকনো গুদামে সংরক্ষণ করা হবে, এবং এটি খোলা বাতাসে সংরক্ষণ করা কঠোরভাবে নিষিদ্ধ।
2. পণ্যটি প্রায়ই চাপ হ্রাসকারী ভালভ, চাপ ত্রাণ ভালভ, জলবাহী নিয়ন্ত্রণ ভালভ বা জল গ্যাস সরঞ্জামের খাঁড়িতে ইনস্টল করা হয়।
3. এটি সুরক্ষিত ভালভের ব্যাসের 6-10 গুণের দূরত্বে ইনস্টল করা উচিত।
4. এই ভালভ ইনস্টল করার জন্য পাইপলাইন বাইপাস করা আবশ্যক।
5. বোল্টগুলি আলগা কিনা তা পরীক্ষা করুন৷যদি তারা আলগা হয়, তাদের শক্ত করুন।
ইনস্টলেশনের সময়, মাঝারিটির প্রবাহ অবশ্যই ভালভ বডিতে তীরের দিকের সাথে সামঞ্জস্যপূর্ণ হতে হবে।
7. অপারেটিং অবস্থা পারফরম্যান্স স্পেসিফিকেশনের প্রয়োজনীয়তার সাথে সামঞ্জস্যপূর্ণ হওয়া উচিত।
8. নির্বাচিত পণ্যের প্রবাহ অবশ্যই পাইপলাইনের প্রয়োজনীয় প্রবাহের চেয়ে বেশি বা সমান হতে হবে।
