পণ্যের বিবরণ:
প্রদান:
|

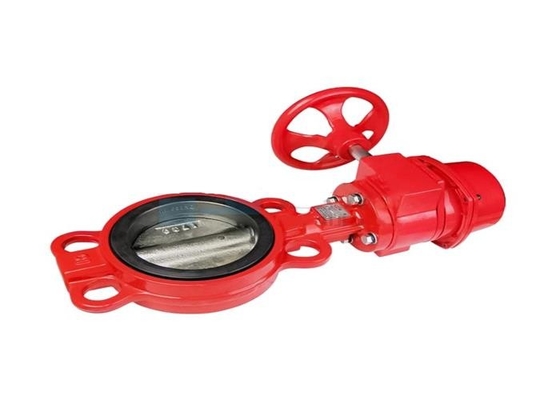

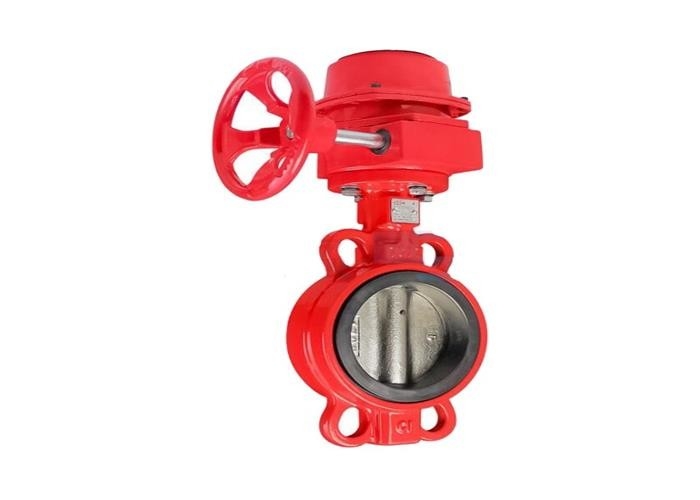

| পণ্যের নাম: | ফায়ার প্রোটেকশন ভালভ | ভালভের নাম: | বাটারফ্লাই ভালভ |
|---|---|---|---|
| সংযোগের ধরন: | WAFER | কাজের চাপ: | 1.6 mpa |
| শরীর উপাদান: | নমনীয় লোহা | কাজের তাপমাত্রা: | ≤80℃ |
| উপযুক্ত মাধ্যম: | জল | গায়ের রং: | লাল রং |
| লক্ষণীয় করা: | গিয়ার ওয়ার্ম পাওয়ার ফায়ার প্রোটেকশন ভালভ,সিগন্যাল ওয়েফার বাটারফ্লাই ভালভ,সিগন্যাল ওয়েফার ফায়ার প্রোটেকশন ভালভ |
||
ভালভ পৌরসভার পাইপ নেটওয়ার্ক, জল গরম করার ব্যবস্থা, নির্মাণ এবং অন্যান্য শিল্পের পরিষ্কার জল ব্যবস্থায় ব্যাপকভাবে ব্যবহার করা যেতে পারে।এটি শুধুমাত্র মাঝারিটি দ্রুত সংযোগ বা কেটে ফেলতে পারে না, তবে দ্রুত মাঝারি প্রবাহকে সামঞ্জস্য করতে পারে।ভালভটি অ-ক্ষয়কারী মাধ্যমের পাইপলাইন বা সরঞ্জামগুলিতে বাধা, সংযোগ এবং প্রবাহ নিয়ন্ত্রণ করতে ব্যবহার করা যেতে পারে।
যখন ভালভের হ্যান্ডেলটি 90 ° দ্বারা ঘোরানো হয়, তখন ভালভ শ্যাফ্টটিও ঘোরে।ভালভ শ্যাফ্ট প্রজাপতি প্লেটটিকে খোলা বা বন্ধ করতে ঘোরাতে চালিত করে।প্রবাহ সামঞ্জস্য করতে ডায়াল এবং হ্যান্ডেল মিলিত হয়
| টাইপ | ডিএন | এফ | ক | খ | Z-Φd | এল |
| D371X-10/16Q | 40 | 125 | 74 | 116 | 4-Φ19 | 43 |
| 50 | 125 | 74 | 116 | 4-Φ19 | 43 | |
| 65 | 145 | 82 | 124 | 4-Φ19 | 46 | |
| 80 | 160 | ৮৯ | 132 | 4-Φ19 | 46 | |
| 100 | 180 | 106 | 186 | 4-Φ19 | 52 | |
| 125 | 210 | 119 | 195 | 4-Φ19 | 56 | |
| 150 | 240 | 136 | 212 | 4-Φ23 | 56 | |
| 200 | 295 | 170 | 225 | 4-Φ28 | 60 |
| নামের অংশ | অংশ উপাদান |
| শরীর | নমনীয় লোহা |
| আসন | নমনীয় আয়রন + EPDM |
| ডিস্ক | নমনীয় লোহা |
| কান্ড | কার্বন ইস্পাত, এসএস |
1. কাঠামোগত মাত্রা GB/T12221 মেনে চলবে, ছোট ভলিউম, হালকা ওজন এবং সহজ অপারেশন সহ।
2. কাঠামোটি একটি অর্ধ শ্যাফ্ট গঠন গ্রহণ করে, যা 90 ° এ কাজ করার সময় দ্রুত খোলা যেতে পারে;ডিস্ক প্লেটের উচ্চ শক্তি, বড় প্রবাহ এলাকা, ছোট বর্তমান প্রতিরোধ এবং শক্তি সঞ্চয় রয়েছে।
3. মাঝারিটি সংযোগ বা কাটার উদ্দেশ্য অর্জনের জন্য ফ্ল্যাঞ্জ বাটারফ্লাই ভালভের উভয় দিক দিয়ে যেকোন দিকে প্রবাহিত হতে পারে।
1. ভালভ খোলার এবং বন্ধ করার জন্য পাইপলাইনে ইনস্টল করা হয়, এবং এটি নিয়ন্ত্রণ এবং থ্রোটলিং এর জন্যও ব্যবহার করা যেতে পারে।
2. ভালভ যে কোনো দিকে ইনস্টল করা যেতে পারে.
3. ইনস্টলেশনের আগে পাইপ এবং ভালভ গহ্বর পরিষ্কার করুন।
4. ইনস্টলেশনের পরে ভালভ বড় বাহ্যিক শক্তি থেকে মুক্ত হতে হবে।
5. দীর্ঘ সময়ের জন্য বন্ধ থাকা পাইপলাইনে ভালভ ইনস্টল করা আছে এবং এটি নিয়মিত খোলা এবং বন্ধ করা উচিত।
6. স্থানীয় সর্বনিম্ন তাপমাত্রা 4 ℃ থেকে কম হলে, তাপ নিরোধক সুরক্ষা করা হবে;শেষ ভালভ হিসাবে, ট্রেসিং পাইপ বা জ্যাকেট গরম করার জন্য ব্যবহার করা হবে যাতে পাইপের প্রাচীরের তাপমাত্রা 0 ℃ থেকে কম না হয়।
7. কম্পন বা মাঝারি তাপমাত্রার দ্রুত পরিবর্তন সাপেক্ষে পাইপলাইনে এটি ইনস্টল করা এবং ব্যবহার করা কঠোরভাবে নিষিদ্ধ।
8. অপারেটিং শর্ত কর্মক্ষমতা স্পেসিফিকেশন প্রয়োজনীয়তা সঙ্গে সামঞ্জস্যপূর্ণ হতে হবে
