পণ্যের বিবরণ:
প্রদান:
|

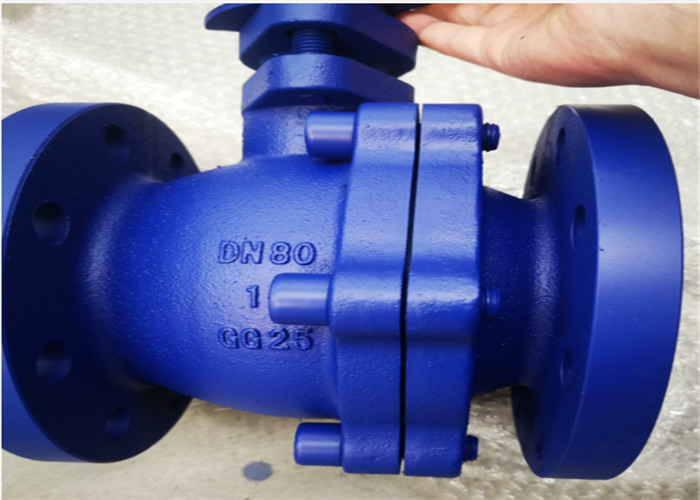

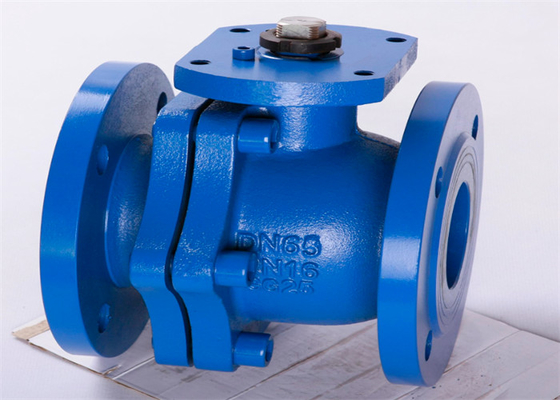

| পণ্যের নাম: | DIN স্ট্যান্ডার্ড PN16 2PS কাস্ট আয়রন ফ্ল্যাং এন্ড ফ্লোটিং বল ভালভ | রঙ: | নীল, গ্রাহকের অনুরোধ |
|---|---|---|---|
| সীল উপাদান: | পিটিএফই | চাপ: | মাঝারি চাপ |
| শরীর উপাদান: | ঢালাই লোহা | সংযোগ: | ফ্ল্যাঞ্জ শেষ |
| স্ট্যান্ডার্ড: | ডিআইএন স্ট্যান্ডার্ড | বল উপাদান: | SS402/SS304 |
| তাপমাত্রা: | 0℃~150℃ | পোর্ট সাইজ: | 2"~8" |
| লক্ষণীয় করা: | ডিআইএন ফ্লোটিং বল ভালভ,2" ভাসমান বল ভালভ,ফ্ল্যাঞ্জড এন্ড ডিআইএন বল ভালভ |
||
বল ভালভ এবং গেট ভালভ একই ধরনের ভালভের অন্তর্গত।পার্থক্য হল এর ক্লোজিং অংশটি একটি বল।বলটি খুলতে এবং বন্ধ করতে ভালভ বডির কেন্দ্র রেখার চারপাশে ঘোরে।বল ভালভ প্রধানত পাইপলাইনে মাধ্যমের প্রবাহের দিকটি কাটা, বিতরণ এবং পরিবর্তন করতে ব্যবহৃত হয়।ফ্ল্যাঞ্জ বল ভালভ স্ট্যান্ডার্ড GB/t21465-2008 "ভালভ পরিভাষা" একটি ভালভ হিসাবে সংজ্ঞায়িত করা হয় যেখানে উত্তোলন (বল) ভালভ স্টেম দ্বারা চালিত হয় এবং ভালভ স্টেমের অক্ষের চারপাশে ঘোরে।
| ফ্ল্যাঞ্জ শেষ | EN 1092-2 |
| মুখোমুখি DN15-DN100 | DIN3202 F4 |
| মুখোমুখি DN125-DN250 | DIN3202 F5 |
| নকশা এবং উত্পাদন | DIN 3357 |
| সাধারণ চাপ (MPA) | 1.6 |
| শেল পরীক্ষা (জল) | 2.5 এমপিএ |
| সীল পরীক্ষা (জল) | 1.8 এমপিএ |
| সীল পরীক্ষা (এয়ার) | 0.6mpa |
| তাপমাত্রা | -10℃ থেকে 150℃ |
| উপযুক্ত মাধ্যম: | জল |
বল ভালভ হল একটি নতুন ধরনের ভালভ যা ব্যাপকভাবে ব্যবহৃত হয়, যার নিম্নলিখিত সুবিধা রয়েছে:
1. তরল প্রতিরোধের ছোট, এবং এর প্রতিরোধের সহগ একই দৈর্ঘ্যের পাইপ বিভাগের সমান।
2. সরল গঠন, ছোট ভলিউম এবং হালকা ওজন।
3. এটা টাইট এবং নির্ভরযোগ্য.ভাল সিলিং কর্মক্ষমতা সহ বল ভালভের সিলিং পৃষ্ঠের উপাদান হিসাবে প্লাস্টিক ব্যাপকভাবে ব্যবহৃত হয়।এটি ভ্যাকুয়াম সিস্টেমেও ব্যাপকভাবে ব্যবহৃত হয়েছে।
4. এটি কাজ করা সহজ এবং খোলা এবং দ্রুত বন্ধ।এটি শুধুমাত্র সম্পূর্ণ খোলা থেকে সম্পূর্ণ বন্ধ পর্যন্ত 90 ° ঘোরাতে হবে, যা রিমোট কন্ট্রোলের জন্য সুবিধাজনক।
5. রক্ষণাবেক্ষণ সুবিধাজনক, বল ভালভের গঠন সহজ, সিলিং রিং সাধারণত চলমান, এবং বিচ্ছিন্ন করা এবং প্রতিস্থাপন তুলনামূলকভাবে সুবিধাজনক।
6. সম্পূর্ণরূপে খোলা বা সম্পূর্ণরূপে বন্ধ হলে, বল এবং ভালভ আসনের সিলিং পৃষ্ঠটি মাধ্যম থেকে বিচ্ছিন্ন করা উচিত।যখন মাধ্যমটি অতিক্রম করে, তখন এটি ভালভ সিলিং পৃষ্ঠের ক্ষয় সৃষ্টি করবে না।
7. এটির অ্যাপ্লিকেশনের বিস্তৃত পরিসর রয়েছে, ছোট থেকে কয়েক মিলিমিটার এবং বড় থেকে কয়েক মিটার পর্যন্ত।এটি উচ্চ ভ্যাকুয়াম থেকে উচ্চ চাপ প্রয়োগ করা যেতে পারে।এই ধরনের ভালভ পাইপলাইনে অনুভূমিকভাবে ইনস্টল করা উচিত
| ডিএন | d | এল | ডি | গ | আর | খ | এন | জ | ই | উ | ◊ এস |
| 15 | 15 | 115 | 95 | 65.0 | 45 | 14 | 4 | 14 | 42 | M5 | 9 |
| 20 | 20 | 120 | 105 | 75.0 | 58 | 16 | 4 | 14 | 42 | M5 | 9 |
| 25 | 25 | 125 | 115 | 85.0 | 68 | 16 | 4 | 14 | 42 | M5 | 12 |
| 32 | 32 | 130 | 140 | 100.0 | 78 | 18 | 4 | 19 | 50 | M6 | 12 |
| 40 | 40 | 140 | 150 | 110 | ৮৮ | 18 | 4 | 19 | 50 | M6 | 14 |
| 50 | 50 | 150 | 165 | 125.0 | 102 | 20 | 4 | 19 | 70 | M8 | 17 |
| 65 | 65 | 170 | 185 | 145.0 | 122 | 20 | 4 | 19 | 102 | M10 | 19 |
| 80 | 80 | 180 | 200 | 160 | 138 | 22 | 8 | 19 | 102 | M10 | 19 |
| 100 | 100 | 190 | 220 | 180 | 158 | 24 | 8 | 19 | 102 | M10 | 22 |
| 125 | 125 | 325 | 250 | 210 | 188 | 26 | 8 | 19 | 125 | M12 | 27 |
| 150 | 150 | 350 | 285 | 240 | 212 | 26 | 8 | 23 | 140 | M16 | 27 |
| 200 | 200 | 400 | 340 | 295 | 268 | 30 | 12 | 23 | 165 | M20 | 30 |
| 250 | 250 | 450 | 405 | 355 | 320 | 32 | 12 | 27 | 165 | M20 | 33 |
