পণ্যের বিবরণ:
প্রদান:
|

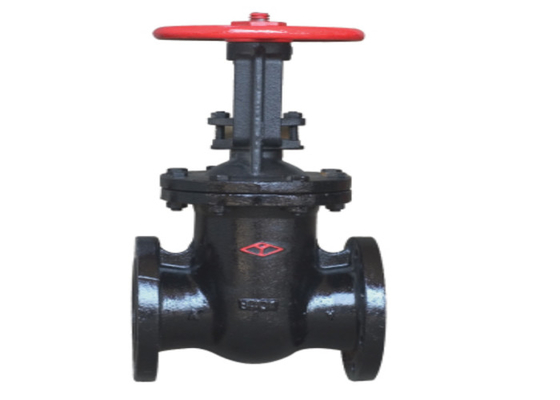

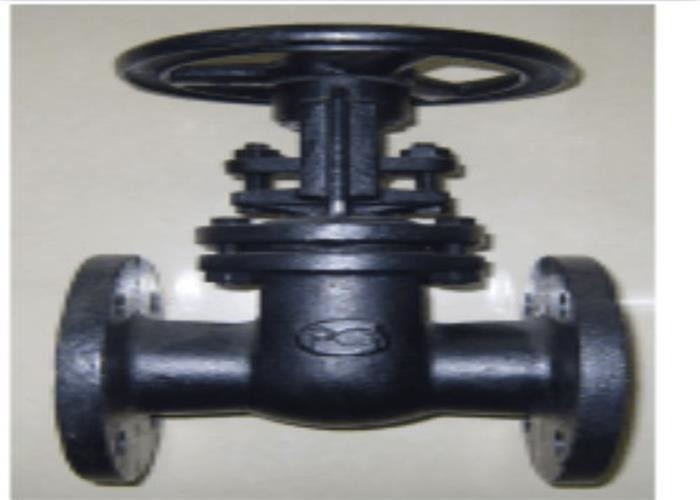

| পণ্যের নাম: | ফ্ল্যাঞ্জড গেট ভালভ | শরীর উপাদান: | ht200 |
|---|---|---|---|
| মধ্যম: | জল তেল | তাপমাত্রা: | ≤200℃ |
| চাপ: | 10/16mpa | রঙ: | কালো |
| মুখোমুখি: | স্ট্যান্ডার্ড | গঠন: | ক্রমবর্ধমান স্টেম |
| সংযোগ: | ফ্ল্যাঞ্জ | ডিস্ক উপাদান: | লোহা HT200 |
| লক্ষণীয় করা: | হ্যান্ডহুইল GOST স্টিল গেট ভালভ,গ্রে GOST স্টিল গেট ভালভ,ঢালাই আয়রন HT200 গেট ভালভ |
||
ঢালাই ইস্পাত গেট ভালভের খোলার এবং বন্ধ করার অংশটি হল গেট, এবং গেটের চলাচলের দিকটি তরল দিকের দিকে লম্ব।গেট ভালভ শুধুমাত্র সম্পূর্ণরূপে খোলা এবং বন্ধ করা যাবে, সামঞ্জস্য এবং থ্রোটল করা যাবে না।রাম দুটি sealing পৃষ্ঠ আছে.সর্বাধিক ব্যবহৃত মোড হল রাম ভালভের দুটি সিলিং পৃষ্ঠগুলি একটি কীলক তৈরি করে।কীলক কোণটি ভালভের পরামিতিগুলির সাথে পরিবর্তিত হয়, সাধারণত 50। যখন মাঝারি তাপমাত্রা বেশি হয় না, তখন এটি 2 ° 52 '।ওয়েজ গেট ভালভের গেটটিকে একটি সম্পূর্ণরূপে তৈরি করা যেতে পারে, যাকে বলা হয় কঠোর গেট ভালভ;এটিকে একটি রাম হিসাবেও তৈরি করা যেতে পারে যা এর উত্পাদনশীলতা উন্নত করতে এবং প্রক্রিয়াকরণ প্রক্রিয়ায় সিলিং পৃষ্ঠের কোণের বিচ্যুতির জন্য সামান্য বিকৃতি তৈরি করতে পারে।এই ধরনের রামকে ইলাস্টিক রাম বলা হয়।
ঢালাই ইস্পাত গেট ভালভ: কার্বন ইস্পাত গেট ভালভ, স্টেইনলেস স্টীল গেট ভালভ, নিম্ন খাদ ইস্পাত গেট ভালভ (উচ্চ তাপমাত্রা প্রতিরোধী ক্রোমিয়াম মলিবডেনাম ইস্পাত এই বিভাগের অন্তর্গত), নিম্ন তাপমাত্রা ইস্পাত গেট ভালভ, ইত্যাদিতে বিভক্ত।
এছাড়াও বিভিন্ন কাস্ট স্টিলের গেট ভালভের অধীনে বিভিন্ন নির্দিষ্ট ইস্পাত গ্রেড রয়েছে, যা সাধারণত নিম্নরূপ ব্যবহৃত হয়:
1. কার্বন ইস্পাত গেট ভালভের ঢালাই গ্রেড অন্তর্ভুক্ত: WCA, WCB, WCC, LCB, ইত্যাদি;প্রযোজ্য তাপমাত্রা - 46 ℃ ~ 425 ℃।
2. স্টেইনলেস স্টিলের গেট ভালভের কাস্টিং গ্রেড: 301 স্টেইনলেস স্টীল, CF8 স্টেইনলেস স্টীল (304 স্টেইনলেস স্টীল ফোরজিং এর সাথে সম্পর্কিত), CF8M স্টেইনলেস স্টীল (ফোরজিং 316 স্টেইনলেস স্টিলের সাথে সম্পর্কিত), ইত্যাদি;প্রযোজ্য তাপমাত্রা - 198 ℃ ~ 816 ℃।
3. নিম্ন খাদ ইস্পাত উচ্চ-তাপমাত্রা খাদ ইস্পাত এবং উচ্চ-শক্তি কম-খাদ ইস্পাত, যার মধ্যে উচ্চ-তাপমাত্রার খাদ ইস্পাতকে প্রায়ই ক্রোমিয়াম মলিবডেনাম ইস্পাত বলা হয়।
ক্রোমিয়াম মলিবডেনাম স্টিল গেট ভালভের কাস্টিং গ্রেড: zg1cr5mo, zg15cr1mov, ZG20CrMoV, wc6, wc9, c12a, ইত্যাদি। প্রযোজ্য তাপমাত্রা: 550 ℃ ~ 750 ℃।
প্রতিটি নির্দিষ্ট ব্র্যান্ডের উপাদানের প্রযোজ্য তাপমাত্রা ভিন্ন, যা প্রকৃত কাজের শর্ত অনুযায়ী নির্বাচন করা হবে।
1. ইনস্টলেশনের আগে, ভালভের গহ্বর, সিলিং পৃষ্ঠ এবং অন্যান্য অংশগুলি পরীক্ষা করুন এবং কোনও ময়লা বা বালি মেনে চলার অনুমতি নেই;
2. সমস্ত সংযোগকারী অংশগুলিতে বোল্টগুলি সমানভাবে শক্ত করা হবে;
3. পরীক্ষা করুন যে প্যাকিংয়ের অংশগুলিকে সংকুচিত করা প্রয়োজন যাতে প্যাকিংয়ের নিবিড়তা এবং রামটির নমনীয় খোলা উভয়ই নিশ্চিত করা যায়;
4. ভালভ ইনস্টল করার আগে, ব্যবহারকারীকে অবশ্যই ভালভের মডেল, সংযোগের আকার পরীক্ষা করতে হবে এবং ভালভের প্রয়োজনীয়তার সাথে সামঞ্জস্য নিশ্চিত করতে মাঝারি প্রবাহের দিকে মনোযোগ দিতে হবে;
5. ভালভ ইনস্টল করার সময়, ব্যবহারকারীকে অবশ্যই ভালভ চালানোর জন্য প্রয়োজনীয় স্থান সংরক্ষণ করতে হবে;
6. ড্রাইভিং ডিভাইসের ওয়্যারিং সার্কিট ডায়াগ্রাম অনুযায়ী বাহিত করা আবশ্যক;
7. গেট ভালভ অবশ্যই নিয়মিত রক্ষণাবেক্ষণ করতে হবে এবং ইচ্ছামতো সংঘর্ষ বা চাপা দেওয়া যাবে না, যাতে সিলিং প্রভাবিত না হয়।
| ডিএন | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 400 |
| এল | 180 | 210 | 230 | 280 | 330 | 450 | 500 | 600 |
| এইচ | 238.6 | 293 | 326 | |||||
| ডি | 160 | 195 | 215 | 280 | 335 | 390 | 440 | 565 |
| D1 | 125 | 160 | 180 | 240 | 295 | 350 | 400 | 515 |
