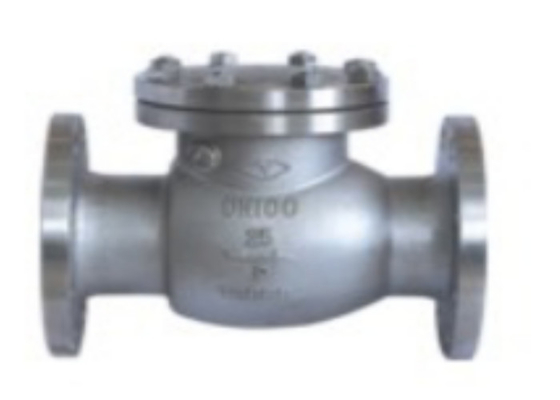

স্টেইনলেস স্টীল উপাদান এট্রিক অ্যাসিড মাঝারি 1.6 / 2.5 / 4.0 MPa ফ্ল্যাঞ্জড সুইং চেক ভালভ

ভূমিকা

স্টেইনলেস স্টীল সুইং চেক ভালভ বলতে এমন একটি ভালভকে বোঝায় যার খোলার এবং বন্ধের অংশগুলি বৃত্তাকার ভালভ ডিস্ক এবং তাদের নিজস্ব ওজন এবং মাঝারি চাপ দ্বারা মাঝারিটির ব্যাকফ্লোকে ব্লক করে।এটি একটি স্বয়ংক্রিয় ভালভ, যা চেক ভালভ, ওয়ান-ওয়ে ভালভ, রিটার্ন ভালভ বা আইসোলেশন ভালভ নামেও পরিচিত।ভালভ ডিস্কের মুভমেন্ট মোড লিফটিং টাইপ এবং সুইং টাইপ এ বিভক্ত।লিফ্ট চেক ভালভের গঠন স্টপ ভালভের মতো, শুধুমাত্র ভালভ ডিস্ক চালানোর জন্য স্টেম নেই।মাধ্যমটি খাঁড়ি প্রান্ত (নিম্ন দিক) থেকে প্রবাহিত হয় এবং আউটলেট প্রান্ত (উপরের দিক) থেকে বেরিয়ে আসে।যখন ইনলেট চাপ ডিস্কের ওজন এবং এর প্রবাহ প্রতিরোধের যোগফলের চেয়ে বেশি হয়, ভালভটি খোলা হয়।বিপরীতভাবে, মাঝারিটি প্রবাহিত হলে ভালভটি বন্ধ হয়ে যায়।সুইং চেক ভালভের একটি বাঁকযুক্ত ডিস্ক রয়েছে যা শ্যাফ্টের চারপাশে ঘুরতে পারে।এর কাজের নীতিটি লিফট চেক ভালভের অনুরূপ।চেক ভালভ প্রায়ই পানির ব্যাকফ্লো প্রতিরোধ করতে পাম্পিং ডিভাইসের নীচের ভালভ হিসাবে ব্যবহৃত হয়।চেক ভালভ এবং স্টপ ভালভের সংমিশ্রণ নিরাপত্তা বিচ্ছিন্নতার ভূমিকা পালন করতে পারে।অসুবিধা হল বড় প্রতিরোধের এবং বন্ধ করার সময় দুর্বল সিলিং।

ইনস্টলেশন মোড

সুইং চেক ভালভের ডিস্কটি ডিস্ক-আকৃতির এবং ভালভ সিট চ্যানেলের ঘূর্ণায়মান শ্যাফ্টের চারপাশে ঘোরে।যেহেতু ভালভের চ্যানেলটি সুবিন্যস্ত এবং ফ্লো প্রতিরোধ ক্ষমতা লিফ্ট চেক ভালভের তুলনায় ছোট, এটি কম প্রবাহ হার এবং কদাচিৎ প্রবাহ পরিবর্তনের সাথে বড় ব্যাসের অনুষ্ঠানের জন্য উপযুক্ত, তবে এটি স্পন্দিত প্রবাহের জন্য উপযুক্ত নয় এবং এর সিলিং কর্মক্ষমতা লিফট চেক ভালভ যে হিসাবে ভাল না.সুইং চেক ভালভ একক ডিস্ক টাইপ, ডাবল ডিস্ক টাইপ এবং মাল্টি হাফ টাইপ এ বিভক্ত।এই তিনটি ফর্ম প্রধানত ভালভ ব্যাস অনুযায়ী বিভক্ত করা হয়, যাতে হাইড্রোলিক প্রভাব দুর্বল হওয়া থেকে রোধ করা যায় যখন মাধ্যমটি প্রবাহিত হয় বা ফিরে আসে।

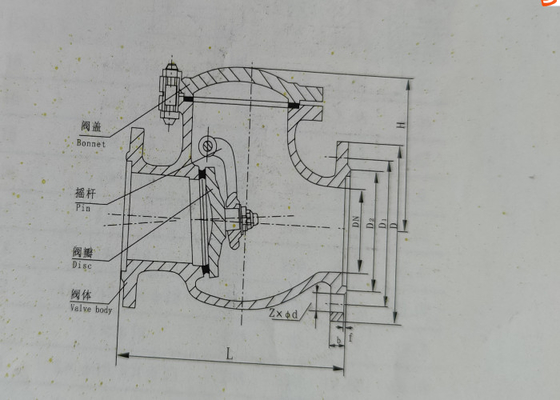

মাত্রা
