পণ্যের বিবরণ:
প্রদান:
|
| পণ্যের নাম: | সুইং চেক ভালভ | রঙ: | গ্রাহকের অনুরোধ, নীল |
|---|---|---|---|
| শরীর উপাদান: | ধূসর লোহা/ নমনীয় আয়রন | সংযোগ: | ফ্ল্যাঞ্জ শেষ |
| কাজ তাপমাত্রা: | -10 থেকে 80℃ | মিডিয়া: | জল |
| চাপ: | 1.6 এমপিএ | আকার: | DN50 থেকে DN200 |
| ডিস্ক: | NBR+Q235 | স্ট্যান্ডার্ড: | জিবি |
| লক্ষণীয় করা: | গ্রে আয়রন ফ্ল্যাঞ্জড সুইং চেক ভালভ,রাবার ওয়েজ ফ্ল্যাঞ্জড সুইং চেক ভালভ,1.6mpa নমনীয় আয়রন সুইং চেক ভালভ |
||

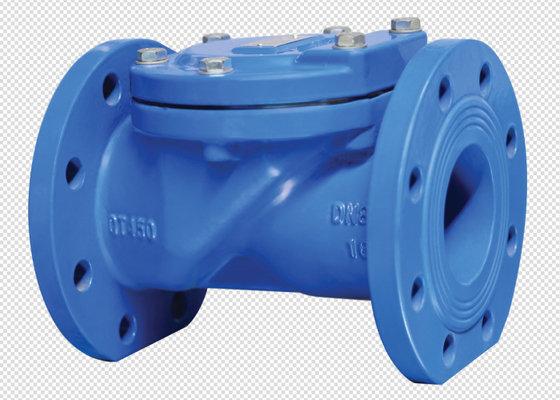

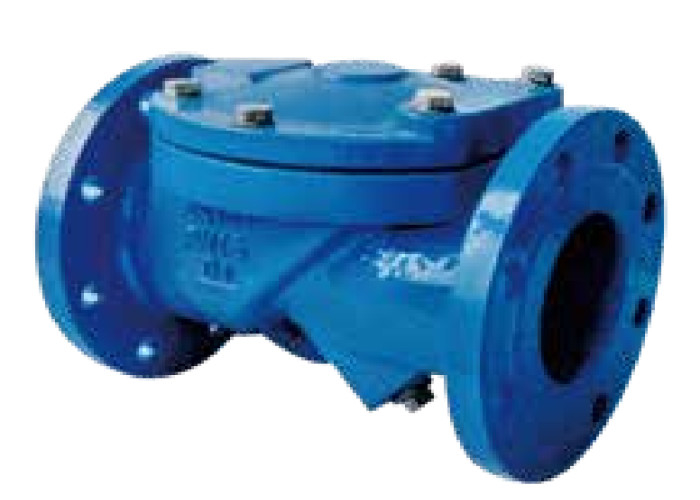

H44X (SFCV) সিরিজের রাবার ফ্ল্যাপ চেক ভালভের পার্টস ডিজাইন মূলত তিনটি প্রধান অংশ নিয়ে গঠিত: ভালভ বডি, বনেট এবং রাবার ফ্ল্যাপ
ভালভের রাবারের ফ্ল্যাপটি স্টিলের প্লেট, স্টিলের রড এবং সাবস্ট্রেট হিসাবে চাঙ্গা নাইলন কাপড় দিয়ে তৈরি এবং বাইরের স্তরটি রাবার দিয়ে আবৃত থাকে।ভালভ ফ্ল্যাপের পরিষেবা জীবন 1 মিলিয়ন বার পৌঁছতে পারে।H44X (SFCV) সিরিজের রাবার ফ্ল্যাপ চেক ভালভ সম্পূর্ণ ফ্লো এরিয়া ডিজাইন গ্রহণ করে, যার বৈশিষ্ট্যগুলি ছোট মাথার ক্ষতি, বিভিন্ন জিনিস জমা করা সহজ নয়, সাধারণ রক্ষণাবেক্ষণ এবং আরও অনেক কিছু রয়েছে।H44X (SFCV) সিরিজের রাবার ফ্ল্যাপ চেক ভালভ প্রধানত অনুভূমিক জল সরবরাহ এবং নিষ্কাশন ব্যবস্থার জন্য প্রযোজ্য।পাম্পের ব্যাকফ্লো এবং ওয়াটার হ্যামারের ক্ষতি রোধ করতে এটি পাম্পের জলের আউটলেটে ইনস্টল করা যেতে পারে।H44X (SFCV) সিরিজের রাবার ফ্ল্যাপ চেক ভালভ পুলের জলকে জল সরবরাহ ব্যবস্থায় প্রবাহিত হতে বাধা দেওয়ার জন্য জলাধারের ইনলেট এবং আউটলেট পাইপের বাইপাস পাইপেও ইনস্টল করা যেতে পারে।চেক ভালভগুলি সাধারণত পরিষ্কার মিডিয়ার জন্য উপযুক্ত, কঠিন কণা এবং উচ্চ সান্দ্রতা ধারণকারী মিডিয়ার জন্য নয়।
| মিমি | এল | ডি | D1 | D2 | বি ফল | জেড-এফডি |
| 50 | 203 | 165 | 125 | 100 | 19-3 | 4-এফ19 |
| 65 | 216 | 185 | 145 | 120 | 19-3 | 4-এফ19 |
| 80 | 241 | 200 | 160 | 132 | 19-3 | 8-এফ19 |
| 100 | 292 | 220 | 180 | 155 | 19-3 | 8-এফ19 |
| 125 | 330 | 250 | 210 | 185 | 19-3 | 8-এফ19 |
| 150 | 356 | 285 | 240 | 210 | 19-3 | 8-এফ২৩ |
| 200 | 495 | 340 | 295 | 262 | 20-3 | 12-এফ23 |
বৈশিষ্ট্য
| শরীর | নমনীয় আয়রন |
| শিরাবরণ | নমনীয় আয়রন |
| ডিস্ক | NBR+Q235+ নাইলন ফাইবার জালের হাতা |
| গ্যাসকেট | এনবিআর |
| স্বাভাবিক চাপ | 1.6 mpa |
| শীল পরীক্ষা (জল) | 1.76 mpa |
| সীল পরীক্ষা (জল) | 2.4 mpa |
| তাপমাত্রা | -10 থেকে 80 ℃ |
