পণ্যের বিবরণ:
প্রদান:
|
| পণ্যের নাম: | ওয়েফার প্রজাপতি ভালভ | শরীর উপাদান: | ঢালাই লোহা / নমনীয় লোহা |
|---|---|---|---|
| শক্তি: | হাতল (লোহা) | কাজের চাপ: | 1.0-1.6Mpa (10-25 বার) |
| রঙ: | নীল, কাস্টমাইজড, ধূসর | আকার: | DN50~350 |
| সংযোগ: | ওয়েফার | ডিস্ক: | নমনীয় আয়রন |
| মিডিয়ার তাপমাত্রা: | 10-80℃ | মিডিয়া: | জল |
| লক্ষণীয় করা: | অ্যান্টিকোরোসিভ নমনীয় আয়রন প্রজাপতি ভালভ,পিনলেস নমনীয় আয়রন প্রজাপতি ভালভ,ধূসর বাটারফ্লাই ওয়েফার টাইপ ভালভ |
||

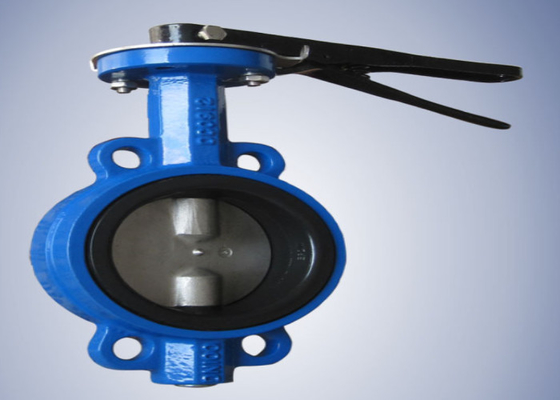

হাফ শ্যাফ্ট পিনলেস ওয়েফার বাটারফ্লাই ভালভের সহজ কাঠামোগত বৈশিষ্ট্য, পরিষেবার কার্যকারিতা এবং বিস্তৃত অ্যাপ্লিকেশন পরিসরের সুবিধা রয়েছে।পণ্যটি সমস্ত ক্ষয়কারী এবং অ ক্ষয়কারী গ্যাস, তরল, আধা তরল, কঠিন পাউডার পাইপলাইন এবং অপরিশোধিত তেল, রাসায়নিক শিল্প, খাদ্য, বায়োমেডিসিন, টেক্সটাইল শিল্প, কাগজ শিল্প, জলবিদ্যুৎ প্রকৌশল, জাহাজ, শহুরে জল সরবরাহ এবং নিষ্কাশনের পাত্রে ইনস্টল করা যেতে পারে। , smelters, পুনর্নবীকরণযোগ্য সম্পদ এবং অন্যান্য সিস্টেম, এবং নিয়ন্ত্রণ এবং বন্ধ সরঞ্জাম হিসাবে ব্যবহার করা যেতে পারে
1. ইনস্টলেশনের সময়, ভালভ ডিস্কটি বন্ধ অবস্থানে থামবে।
2. প্রজাপতি প্লেটের ঘূর্ণন কোণ অনুযায়ী খোলার অবস্থান নিশ্চিত করা হবে।
3. বাইপাস ভালভ সহ প্রজাপতি ভালভের জন্য, অর্ধ শ্যাফ্ট পিনবিহীন ওয়েফার বাটারফ্লাই ভালভ খোলার আগে অবশ্যই খুলতে হবে।
4. প্রস্তুতকারকের ইনস্টলেশন এবং অপারেশন নির্দেশাবলী অনুযায়ী ইনস্টলেশন সম্পন্ন করা হবে।ভারী ওজন সহ প্রজাপতি ভালভ একটি শক্ত ভিত্তি প্রদান করা উচিত
| ডিএন | ক | খ | এল | এফডি1 | এফডি৩ | এইচ |
| DN40 (1.5") | ৬৯ | 136 | 32 | 65 | 35.25 | 32 |
| DN50 (2") | 80 | 161 | 42.04 | 65 | 35.25 | 32 |
| DN65 (2.5") | ৮৯ | 175 | 44.68 | 65 | 35.25 | 32 |
| DN80 (3") | 95 | 181 | 45.21 | 65 | 35.25 | 32 |
| DN100 (4”) | 114 | 200 | 52.07 | 90 | 55.25 | 32 |
| DN125 (5") | 127 | 213 | 54.36 | 90 | 55.25 | 32 |
| DN150 (6") | 139 | 226 | 55.75 | 90 | 55.25 | 32 |
| DN200 (8") | 175 | 260 | 60.58 | 125 | 70.25 | 40 |
| DN250 (10") | 203 | 292 | 65.63 | 125 | 70.25 | 40 |
| [DN300 (12") | 242 | 337 | 76.9 | 125 | 70.25 | 40 |
