পণ্যের বিবরণ:
প্রদান:
|

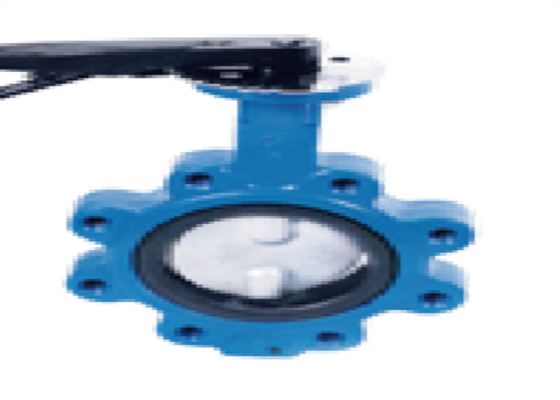

| পণ্যের নাম: | ওয়েফার প্রজাপতি ভালভ | স্টেম উপাদান: | মরিচা রোধক স্পাত |
|---|---|---|---|
| উপাদান হ্যান্ডেল: | আয়রন | রিং: | এনবিআর |
| শরীর উপাদান: | নমনীয় আয়রন | মিডিয়া: | জল |
| মিডিয়ার তাপমাত্রা: | 10-80℃ | কাজের চাপ: | 1.0-1.6Mpa (10-25 বার) |
| রঙ: | নীল, কাস্টমাইজড | আকার: | DN50~350 |
| লক্ষণীয় করা: | স্প্লিট শ্যাফট ওয়েফার বাটারফ্লাই ভালভ,কাস্ট আয়রন ওয়েফার বাটারফ্লাই ভালভ,পিনলেস ওয়েফার লগ বাটারফ্লাই ভালভ |
||
1. ইনস্টলেশনের সময়, ভালভ ডিস্কটি বন্ধ অবস্থানে থামবে।
2. প্রজাপতি প্লেটের ঘূর্ণন কোণ অনুযায়ী খোলার অবস্থান নিশ্চিত করা হবে।
3. বাইপাস ভালভ সহ প্রজাপতি ভালভের জন্য, অর্ধ শ্যাফ্ট পিনবিহীন ওয়েফার বাটারফ্লাই ভালভ খোলার আগে অবশ্যই খুলতে হবে।
4. প্রস্তুতকারকের ইনস্টলেশন এবং অপারেশন নির্দেশাবলী অনুযায়ী ইনস্টলেশন সম্পন্ন করা হবে।ভারী ওজন সহ প্রজাপতি ভালভ একটি শক্ত ভিত্তি প্রদান করা উচিত
| শরীর | ঢালাই আয়রন / নমনীয় লোহা |
| ডিস্ক | নমনীয় আয়রন / স্টেইনলেস স্টিল |
| কান্ড | মরিচা রোধক স্পাত |
| আসন | এনবিআর/ইপিডিএম/পিটিএফআরই |
মুখোমুখি: ISO 5752 / API 609 /DIN3202
ফ্ল্যাঞ্জ এন্ড : BS 10 টেবিল D / টেবিল E / DIN 2501 PN10
| নামমাত্র চাপ | 1.0/1.6 (mpa) |
| সীল পরীক্ষা (জল) | 1.1 / 1.76 mpa |
| শেল টেস্ট (জল) | 1.5/2.4 mpa |
| ডিএন | ক | খ | এল | এফডি1 | এফডি৩ | এইচ |
| DN40 (1.5") | ৬৯ | 136 | 32 | 65 | 35.25 | 32 |
| DN50 (2") | 80 | 161 | 42.04 | 65 | 35.25 | 32 |
| DN65 (2.5") | ৮৯ | 175 | 44.68 | 65 | 35.25 | 32 |
| DN80 (3") | 95 | 181 | 45.21 | 65 | 35.25 | 32 |
| DN100 (4”) | 114 | 200 | 52.07 | 90 | 55.25 | 32 |
| DN125 (5") | 127 | 213 | 54.36 | 90 | 55.25 | 32 |
| DN150 (6") | 139 | 226 | 55.75 | 90 | 55.25 | 32 |
| DN200 (8") | 175 | 260 | 60.58 | 125 | 70.25 | 40 |
| DN250 (10") | 203 | 292 | 65.63 | 125 | 70.25 | 40 |
| [DN300 (12") | 242 | 337 | 76.9 | 125 | 70.25 | 40 |
