পণ্যের বিবরণ:
প্রদান:
|

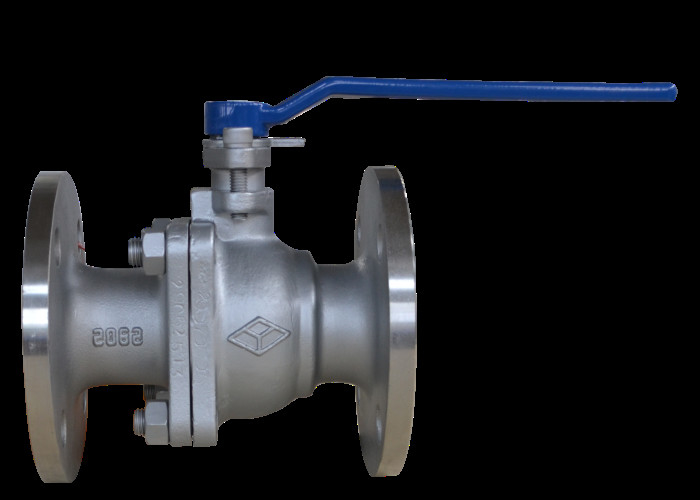

| পণ্যের নাম: | ভাসমান বল ভালভ | শক্তি: | হাতল |
|---|---|---|---|
| চাপ: | 150LB | মিডিয়ার তাপমাত্রা: | -29~150℃ |
| মধ্যম: | জল, তেল, বাষ্প | রঙ: | গ্রাহকের অনুরোধ |
| বল উপাদান: | F304 | পোর্ট সাইজ: | 1/2"~8" |
| লক্ষণীয় করা: | জলের ভাসমান ভালভ 4 ইঞ্চি,ফ্ল্যাঞ্জযুক্ত ভাসমান ভালভ 4 ইঞ্চি,150lb ভাসমান বল ভালভ |
||
এই ভালভ জল, বাষ্প এবং তেল পাইপলাইন খোলার এবং বন্ধ করার জন্য উপযুক্ত।
ভালভটি ভালভ বডি, বল, ভালভ স্টেম, হ্যান্ডেল এবং অন্যান্য অংশ নিয়ে গঠিত।ভালভ স্টেম হাতল বাঁক দ্বারা ঘোরানো
90 °, ভালভ রডটি 90 ° দ্বারা ঘোরানোর জন্য বলটিকে ড্রাইভ করে খোলার এবং বন্ধ হওয়া বুঝতে।
| টাইপ | চাপ (Lb) | পরীক্ষার চাপ | উপযুক্ত তাপমাত্রা ℃ | উপযুক্ত মাধ্যম | |
| শক্তি(জল)(MPa) | সীল(জল)(MPa) | ||||
| API(B)Q41F-150Lb(C) | 150 | 3.0 | 2.2 | ≤150℃ | জল, বাষ্প, তেল |
ডিজাইন এবং উত্পাদন: API 6D
· কাঠামোর দৈর্ঘ্য: API 6D
· সংযোগ শেষ: ASME B16.5
· পরিদর্শন এবং পরীক্ষা: API 6D
| নামের অংশ | উপাদান |
| শরীর | ASTM A216 WCB |
| স্টেম, বল | ASTM A182 F304 |
| সীলমোহর, প্যাকিং | পিটিএফই |
| ডিএন | এল | ডি | D1 | D2 | খ | Nh | চ | এইচ |
| 15 | 108 | 90 | ৬০.৩ | 35 | ৮.০ | 4-এফ16 | 1.6 | 105 |
| 20 | 117 | 100.0 | 70 | 43 | 9.0 | 4-এফ16 | 1.6 | 106 |
| 25 | 127 | 110 | 79.4 | 51 | 9.6 | 4-এফ16 | 1.6 | 121 |
| 32 | 140 | 115 | ৮৯ | 63.5 | 11.2 | 4-এফ16 | 1.6 | 131 |
| 40 | 165 | 125 | 98.4 | 73.2 | 12.7 | 4-এফ16 | 1.6 | 135 |
| 50 | 178 | 150 | 120.7 | 92 | 14.3 | 4-এফ19 | 1.6 | 146 |
| 65 | 190 | 180 | 139.7 | 104.7 | 16.0 | 4-এফ19 | 1.6 | 170 |
| 80 | 203 | 190 | 152.5 | 127 | 17.5 | 4-এফ19 | 1.6 | 189 |
| 100 | 229 | 230 | 190.5 | 157.2 | 22.3 | 8-এফ16 | 1.6 | 212 |
| 125 | 356 | 255 | 216 | 186 | 22 | 8-এফ22 | 1.6 | 235 |
| 150 | 394 | 280 | 241.5 | 216 | 23.9 | 8-এফ22 | 1.6 | 285 |
| 200 | 457 | 345 | 298.5 | 270 | 27.0 | 8-এফ22 | 1.6 | 428 |
| সম্ভাব্য ত্রুটি | ব্যর্থতার কারণ | ত্রুটি নির্মূল পদ্ধতি |
| sealing পৃষ্ঠ ফুটো |
1. মাঝের ফ্ল্যাঞ্জ বোল্টগুলি আলগা। 2. sealing পৃষ্ঠ ক্ষতিগ্রস্ত হয়. |
1. সমানভাবে মধ্যম ফ্ল্যাঞ্জ বল্টু আঁট। 2. সিলিং পৃষ্ঠ ছাঁটা বা অংশ প্রতিস্থাপন. |
| প্যাকিং ফুটো |
1. অপর্যাপ্ত প্যাকিং। 2. প্যাকিং কম্প্যাক্ট করা হয় না. |
1. ফিলার যোগ করুন। 2. প্যাকিং কম্প্যাক্ট. |
| মাঝের মুখে ফুটো |
1. সিনো ফ্রেঞ্চ প্যাড ক্ষতিগ্রস্ত বা অবৈধ। 2. মাঝারি ফ্ল্যাঞ্জের বোল্টগুলি শক্ত করা হয় না। |
1. মধ্যম ফ্ল্যাঞ্জ গ্যাসকেট প্রতিস্থাপন করুন। 2. মধ্যম ফ্ল্যাঞ্জের বোল্টগুলিকে সমানভাবে শক্ত করুন।
|
1. পণ্যটি একটি শুকনো গুদামে সংরক্ষণ করা উচিত এবং খোলা বাতাসে সংরক্ষণ করা উচিত নয়।
2. দীর্ঘমেয়াদী স্টোরেজের জন্য, নিয়মিত রক্ষণাবেক্ষণ প্রয়োজন।
3. এই পণ্যটি পাইপলাইন বা সরঞ্জামের যেকোনো অবস্থানে ইনস্টল করা যেতে পারে, তবে এটি খোলা এবং বন্ধ করা সহজ হওয়া উচিত।
4. ইনস্টলেশনের আগে চাপ পরীক্ষা করা হবে, এবং ইনস্টলেশন শুধুমাত্র তখনই করা যেতে পারে যদি এটি প্রয়োজনীয়তা পূরণ করে।
5. ইনস্টলেশনের আগে পাইপ এবং ভালভ গহ্বর পরিষ্কার করুন।
6. ইনস্টলেশনের পরে পণ্যটি বৃহৎ বাহ্যিক শক্তির শিকার হবে না।
7. হ্যান্ডেলের অবস্থান নির্দেশ করে যে ভালভ খোলা বা বন্ধ।হ্যান্ডেলটি খোলা হয় যখন এটি পাইপলাইন অক্ষের সমান্তরাল থাকে এবং যখন এটি পাইপলাইন অক্ষের সাথে লম্ব হয় তখন বন্ধ হয়।
8. অপারেটিং শর্তাবলী কর্মক্ষমতা নির্দিষ্টকরণের প্রয়োজনীয়তার সাথে সামঞ্জস্যপূর্ণ হতে হবে।
