পণ্যের বিবরণ:
প্রদান:
|

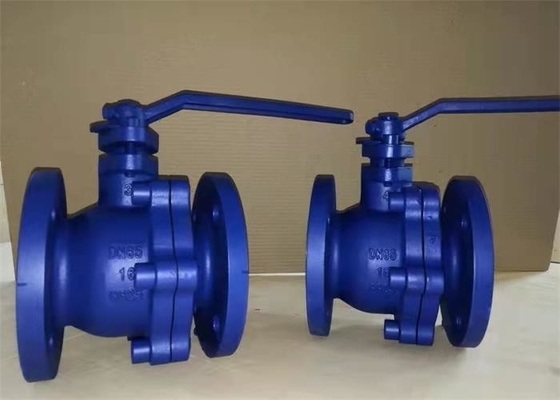

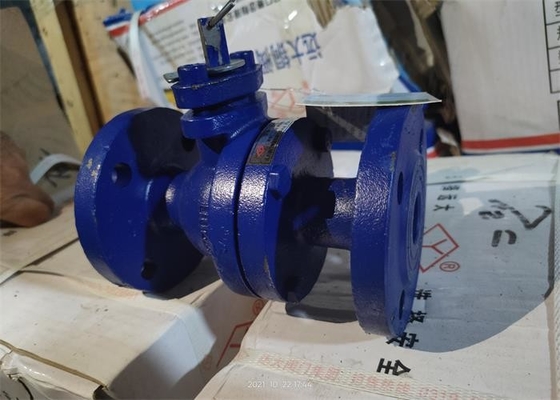

| পণ্যের নাম: | ভাসমান বল ভালভ | রঙ: | নীল, গ্রাহকের অনুরোধ |
|---|---|---|---|
| সংযোগ: | ফ্ল্যাঞ্জ | কাজের চাপ: | 1.0-1.6Mpa (10-25 বার) |
| মধ্যম: | Water; জল; oil তেল | স্ট্যান্ডার্ড: | জিবি |
| আকার: | DN15~DN150 | শক্তি: | হাতল |
| লক্ষণীয় করা: | 25 বার ফ্লোটিং বল ভালভ,চাইনিজ স্ট্যান্ডার্ড ফ্লোটিং বল ভালভ,ফ্ল্যাঞ্জড এন্ড বল ভালভ ভাসমান প্রকার |
||
ভালভটি ভালভ বডি, বল, ভালভ স্টেম, প্যাকিং গ্রন্থি, সীমা প্লেট, হ্যান্ডেল এবং অন্যান্য অংশ নিয়ে গঠিত।পাইপলাইন অক্ষের সমান্তরাল হ্যান্ডেলটি নির্দেশ করে যে ভালভটি খোলা অবস্থানে রয়েছে এবং পাইপলাইন অক্ষের লম্বটি নির্দেশ করে যে ভালভটি বন্ধ অবস্থানে রয়েছে।হ্যান্ডেলটি 90 ° ঘুরিয়ে খোলার এবং বন্ধ করা উপলব্ধি করা যেতে পারে
| টাইপ |
ডিএন |
সংযোগের আকার (মিমি) | ||||||
| এল | ডি | D1 | D2 | বি ফল | Z-Φd | এইচ | ||
| Q41F-10/16 | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 74 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 97 | |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 102 | |
| 32 | 165 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 106 | |
| 40 | 180 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 124 | |
| 50 | 203 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 132 | |
| 65 | 222 | 180 | 145 | 120 | 20-3 | 4-Φ18 | 145 | |
| 80 | 241 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 180 | |
| 100 | 305 | 215 | 180 | 155 | 24-3 | 8-Φ18 | 189 | |
| 125 | 356 | 245 | 210 | 185 | 26-3 | 8-Φ18 | 226 | |
| 150 | 394 | 280 | 240 | 210 | 28-3 | 8-Φ23 | 237 | |
| 200 | 457 | 335 | 295 | 265 | 30-3 |
8-Φ23 12-Φ23 |
370 | |
| নামের অংশ | উপাদান |
| শরীর | ধূসর আয়রন/নমনীয় আয়রন |
| বল | ধূসর কাস্ট আয়রন ক্রোমিয়াম কলাই/201 |
| কান্ড | কার্বন ইস্পাত, স্টেইনলেস স্টীল |
| সীল | পিটিএফই |
| মোড়ক | নমনীয় গ্রাফাইট |
| হাতল | HT200/QT450-10 |
| গ্যাসকেট | পিটিএফই |
| সীমিত প্লেট | প্রশ্ন২৩৫ |
| প্যাকিং গ্রন্থি | HT200/ QT450-10 |
1. সরল গঠন, ভাল উত্পাদন প্রক্রিয়া, নমনীয় এবং দ্রুত খোলার এবং বন্ধ, এবং ব্যাপক অ্যাপ্লিকেশন পরিসীমা।
2. বল ভালভের নিরাপত্তা বাড়াতে ভালভ স্টেম বিরোধী ব্লো আউট গঠন গ্রহণ করে।
3. সংযোগ বা সংযোগ বিচ্ছিন্ন করার উদ্দেশ্য অর্জনের জন্য মাধ্যমটি ভালভ বডির উভয় দিক থেকে যেকোনো দিকে প্রবাহিত হতে পারে।
1. ভালভ একটি শুকনো গুদামে সংরক্ষণ করা হবে এবং খোলা বাতাসে সংরক্ষণ করা হবে না।
2. দীর্ঘমেয়াদী স্টোরেজের জন্য, এটি নিয়মিত রক্ষণাবেক্ষণ করা হবে।
3. পণ্যটি যেকোনো অবস্থানে এবং যেকোনো পাইপলাইনে ইনস্টল করা যেতে পারে এবং অপারেটিং শর্তাবলী কর্মক্ষমতা স্পেসিফিকেশনের প্রয়োজনীয়তার সাথে সামঞ্জস্যপূর্ণ হবে।
4. ইনস্টলেশনের আগে চাপ পরীক্ষা করা হবে, এবং ইনস্টলেশন শুধুমাত্র তখনই করা যেতে পারে যদি এটি প্রয়োজনীয়তা পূরণ করে।
5. ইনস্টলেশনের আগে পাইপ এবং ভালভ গহ্বর পরিষ্কার করুন।
6. পণ্যটি ইনস্টল করার পরে, এটি বড় বাহ্যিক শক্তির শিকার হওয়া উচিত নয়।
7. হ্যান্ডেলের দিকটি ভালভ স্টেমের বর্গাকার মাথার খাঁজের দিকটির সাথে সামঞ্জস্যপূর্ণ হবে।
8. স্থানীয় সর্বনিম্ন তাপমাত্রা 4 ℃ থেকে কম হলে, তাপ নিরোধক সুরক্ষা প্রদান করা হবে;শেষ ভালভ হিসাবে, পাইপের প্রাচীরের তাপমাত্রা 0 ℃ থেকে কম হওয়া থেকে প্রতিরোধ করার জন্য এটিকে ট্রেসিং পাইপ বা জ্যাকেট দ্বারা উত্তপ্ত করা উচিত।
9. কম্পন বা মাঝারি তাপমাত্রার আকস্মিক পরিবর্তন সাপেক্ষে পাইপলাইনে এটি ইনস্টল করা এবং ব্যবহার করা কঠোরভাবে নিষিদ্ধ।
| সম্ভাব্য ব্যর্থতা | ব্যর্থতার কারণ | নির্মূল পদ্ধতি |
| প্যাকিং ফুটো |
1. প্যাকিং ব্যর্থতা. 2. প্যাকিং কম্প্যাক্ট করা হয় না. 3. অপর্যাপ্ত প্যাকিং. |
1. প্যাকিং প্রতিস্থাপন. 2. প্যাকিং কম্প্যাক্ট. 3. ফিলার যোগ করুন। |
| মাঝের মুখে ফুটো |
1. মাঝারি ফ্ল্যাঞ্জের বোল্টগুলি শক্ত করা হয় না। 2. সিনো ফ্রেঞ্চ প্যাড ক্ষতিগ্রস্ত হয়েছে। |
1. মাঝারি ফ্ল্যাঞ্জের বোল্টগুলিকে শক্ত করুন। 2. মধ্যম ফ্ল্যাঞ্জ গ্যাসকেট প্রতিস্থাপন করুন। |
| sealing পৃষ্ঠ ফুটো |
1. মাঝের ফ্ল্যাঞ্জ বোল্টগুলি আলগা। 2. sealing পৃষ্ঠ ক্ষতিগ্রস্ত বা ক্ষতিগ্রস্ত হয়. |
1. মাঝারি ফ্ল্যাঞ্জের বোল্টগুলিকে শক্ত করুন। 2. সিলিং পৃষ্ঠ ছাঁটা বা অংশ প্রতিস্থাপন. |
