পণ্যের বিবরণ:
প্রদান:
|

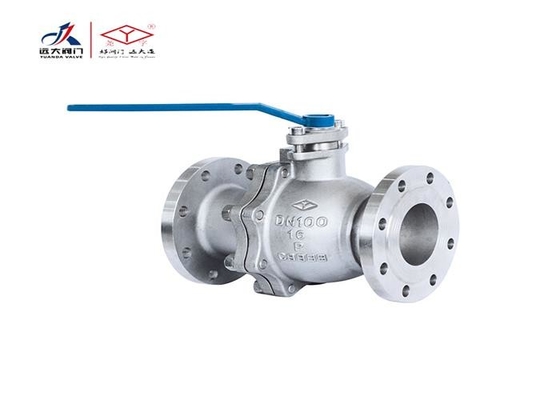

| পণ্যের নাম: | ভাসমান বল ভালভ | শরীর উপাদান: | 304; 304; Stainless Steel মরিচা রোধক স্পাত |
|---|---|---|---|
| রঙ: | উপাদান রং | মিডিয়া: | জল, তেল, গ্যাস, বাষ্প, ক্ষয়কারী মাধ্যম |
| আকার: | DN15~DN200 | সংযোগ: | ফ্ল্যাঞ্জ আরএফ |
| চাপ: | 1.6 এমপিএ | শক্তি: | হাতল |
| লক্ষণীয় করা: | 1.6 mpa ফ্লোটিং বল ভালভ,ss304 ভাসমান বল ভালভ,স্টেইনলেস স্টীল ভাসমান ভালভ 1 ইঞ্চি |
||

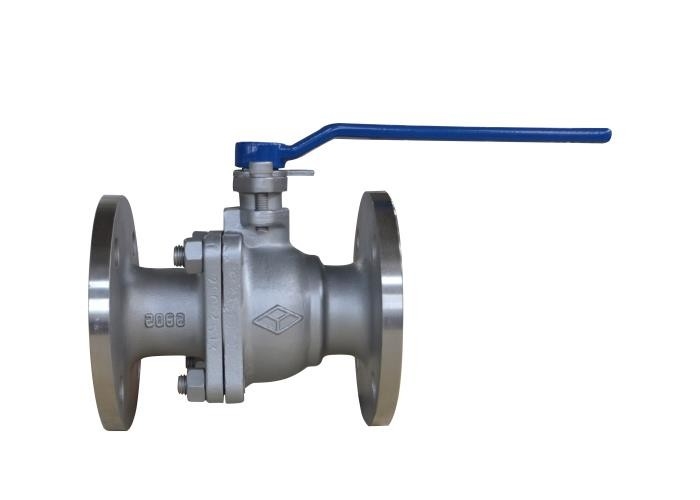

ভালভটি ভালভ বডি, বল, ভালভ স্টেম, হ্যান্ডেল এবং অন্যান্য অংশ নিয়ে গঠিত।ভালভ স্টেম হাতল বাঁক দ্বারা ঘোরানো
90 °, ভালভ রডটি 90 ° ঘোরানোর জন্য বলটিকে ড্রাইভ করে খোলার এবং বন্ধ হওয়া বুঝতে।
| টাইপ | ডিএন | এল | ডি | D1 | D2 | বি ফল | Z-Φd | এইচ |
| Q41F-16P | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Ф14 | ৮৮ |
| 20 | 140 | 105 | 75 | 55 | 14-2 | 4-Ф14 | 91 | |
| 25 | 150 | 115 | 85 | 65 | 14-2 | 4-Ф14 | 97 | |
| 32 | 165 | 135 | 100 | 78 | 16-2 | 4-Ф18 | 105 | |
| 40 | 180 | 145 | 110 | 85 | 16-2 | 4-Ф18 | 120 | |
| 50 | 200 | 160 | 125 | 100 | 16-2 | 4-Ф18 | 126 | |
| 65 | 220 | 180 | 145 | 120 | 18-2 | 4-Ф18 | 152 | |
| 80 | 250 | 195 | 160 | 135 | 20-2 | 8-Ф18 | 170 | |
| 100 | 277 | 215 | 180 | 155 | 20-2 | 8-Ф18 | 202 | |
| 125 | 320 | 245 | 210 | 185 | 22-2 | 8-Ф18 | 250 | |
| 150 | 360 | 280 | 240 | 210 | 24-2 | 8-Ф23 | 279 | |
| 200 | 403 | 335 | 295 | 265 | 26-2 | 12-Ф23 | 322 |
| নামের অংশ | উপাদান |
| শরীর | CF8 |
| স্টেম, বল | F304 |
| সীলমোহর, প্যাকিং | পিটিএফই |
1. পণ্যটি একটি শুকনো গুদামে সংরক্ষণ করা উচিত এবং খোলা বাতাসে সংরক্ষণ করা উচিত নয়।
2. দীর্ঘমেয়াদী স্টোরেজের জন্য, নিয়মিত রক্ষণাবেক্ষণ প্রয়োজন।
3. এই পণ্যটি পাইপলাইন বা সরঞ্জামের যেকোনো অবস্থানে ইনস্টল করা যেতে পারে, তবে এটি খোলা এবং বন্ধ করা সহজ হওয়া উচিত।
4. ইনস্টলেশনের আগে চাপ পরীক্ষা করা হবে, এবং ইনস্টলেশন শুধুমাত্র তখনই করা যেতে পারে যদি এটি প্রয়োজনীয়তা পূরণ করে।
5. ইনস্টলেশনের আগে পাইপ এবং ভালভ গহ্বর পরিষ্কার করুন।
6. ইনস্টলেশনের পরে পণ্যটি বৃহৎ বাহ্যিক শক্তির শিকার হবে না।
7. হ্যান্ডেলের অবস্থান নির্দেশ করে যে ভালভ খোলা বা বন্ধ।হ্যান্ডেলটি খোলা হয় যখন এটি পাইপলাইন অক্ষের সমান্তরাল থাকে এবং যখন এটি পাইপলাইন অক্ষের সাথে লম্ব হয় তখন বন্ধ হয়।
8. অপারেটিং শর্তাবলী কর্মক্ষমতা নির্দিষ্টকরণের প্রয়োজনীয়তার সাথে সামঞ্জস্যপূর্ণ হতে হবে
ডিজাইন এবং উত্পাদন: পেট্রোলিয়াম, পেট্রোকেমিক্যাল এবং সম্পর্কিত শিল্পের জন্য ইস্পাত বল ভালভ (GB/T 12237)
· কাঠামোগত দৈর্ঘ্য: GB / T 12221 ধাতব ভালভের কাঠামোগত দৈর্ঘ্য
· সংযোগ শেষ: JB / T 79.1 অবিচ্ছেদ্য ইস্পাত পাইপ ফ্ল্যাঞ্জ
· পরিদর্শন এবং পরীক্ষা: GB / T 26480 পরিদর্শন এবং ভালভ পরীক্ষা
