পণ্যের বিবরণ:
প্রদান:
|

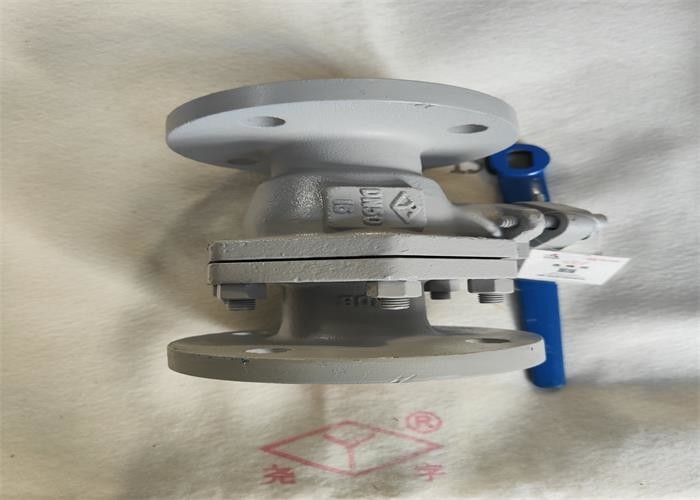

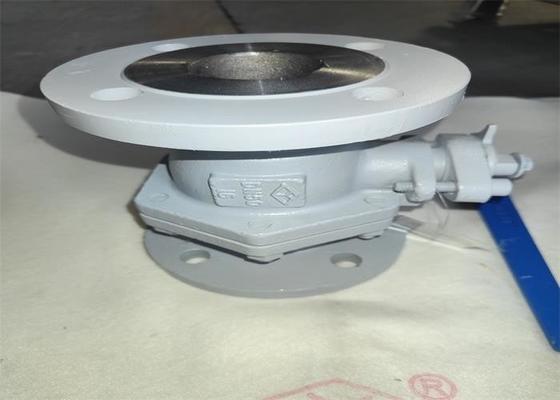

| পণ্যের নাম: | ভাসমান বল ভালভ | চাপ: | 2.5Mpa, উচ্চ চাপ |
|---|---|---|---|
| উপাদান: | ঢালাই; সিএস | রঙ: | Customer's Request; গ্রাহকের অনুরোধ; Grey white ধূসর সাদা |
| সংযোগ: | ফ্ল্যাঞ্জ; আরএফ | আকার: | DN15~DN200 |
| মধ্যম: | জল, তেল, বাষ্প | শক্তি: | হাতল |
| লক্ষণীয় করা: | তেল পাইপলাইন ভাসমান বল চেক ভালভ,2.5mpa ভাসমান বল চেক ভালভ,জল পাইপলাইন ভাসমান বল ভালভ |
||
· নকশা এবং উত্পাদন: GB / t12237 বল ভালভ
· কাঠামোগত দৈর্ঘ্য: GB / t12221 ধাতব ভালভের কাঠামোগত দৈর্ঘ্য
· সংযোগ শেষ: GB / T 9113 অবিচ্ছেদ্য ইস্পাত পাইপ ফ্ল্যাঞ্জ
· পরিদর্শন এবং পরীক্ষা: GB / T 26480 পরিদর্শন এবং ভালভ পরীক্ষা
| নামের অংশ | উপাদান |
| শরীর | WCB |
| স্টেম, বল | 2Cr13 |
| সীলমোহর, প্যাকিং | পিটিএফই |
| টাইপ | ডিএন | এল | ডি | D1 | D2 | বি ফল | Z-Φd | এইচ |
| Q41F-25 | 40 | 180 | 150 | 110 | 84 | 18-2 | 4-Ф18 | 133 |
| 50 | 200 | 165 | 125 | 99 | 20-2 | 4-Ф18 | 140 | |
| 65 | 220 | 185 | 145 | 118 | 22-2 | 8-Ф18 | 155 | |
| 80 | 241 | 200 | 160 | 132 | 22-2 | 8-Ф18 | 182 | |
| 100 | 280 | 235 | 190 | 156 | 24-2 | 8-Ф22 | 208 | |
| 125 | 320 | 270 | 220 | 184 | 26-2 | 8-Ф26 | 249 | |
| 150 | 360 | 300 | 250 | 211 | 28-2 | 8-Ф26 | 277 | |
| 200 | 400 | 375 | 320 | 284 | 30-2 | 12-Ф26 | 328 |
| সম্ভাব্য ত্রুটি | ব্যর্থতার কারণ | ত্রুটি নির্মূল পদ্ধতি |
| sealing পৃষ্ঠ ফুটো |
1. মাঝের ফ্ল্যাঞ্জ বোল্টগুলি আলগা। 2. sealing পৃষ্ঠ ক্ষতিগ্রস্ত হয়. |
1. সমানভাবে মধ্যম ফ্ল্যাঞ্জ বল্টু আঁট। 2. সিলিং পৃষ্ঠ ছাঁটা বা অংশ প্রতিস্থাপন. |
| প্যাকিং ফুটো |
1. অপর্যাপ্ত প্যাকিং। 2. প্যাকিং কম্প্যাক্ট করা হয় না. |
1. ফিলার যোগ করুন। 2. প্যাকিং কম্প্যাক্ট |
| মাঝের মুখে ফুটো |
1. সিনো ফ্রেঞ্চ প্যাড ক্ষতিগ্রস্ত বা অবৈধ। 2. মাঝারি ফ্ল্যাঞ্জের বোল্টগুলি শক্ত করা হয় না। |
1. মধ্যম ফ্ল্যাঞ্জ গ্যাসকেট প্রতিস্থাপন করুন। 2. মধ্যম ফ্ল্যাঞ্জের বোল্টগুলিকে সমানভাবে শক্ত করুন। |
1. পণ্যটি একটি শুকনো গুদামে সংরক্ষণ করা উচিত এবং খোলা বাতাসে সংরক্ষণ করা উচিত নয়।
2. দীর্ঘমেয়াদী স্টোরেজের জন্য, নিয়মিত রক্ষণাবেক্ষণ প্রয়োজন।
3. এই পণ্যটি পাইপলাইন বা সরঞ্জামের যেকোনো অবস্থানে ইনস্টল করা যেতে পারে, তবে এটি খোলা এবং বন্ধ করা সহজ হওয়া উচিত।
4. ইনস্টলেশনের আগে চাপ পরীক্ষা করা হবে, এবং ইনস্টলেশন শুধুমাত্র তখনই করা যেতে পারে যদি এটি প্রয়োজনীয়তা পূরণ করে।
5. ইনস্টলেশনের আগে পাইপ এবং ভালভ গহ্বর পরিষ্কার করুন।
6. ইনস্টলেশনের পরে পণ্যটি বৃহৎ বাহ্যিক শক্তির শিকার হবে না।
7. হ্যান্ডেলের অবস্থান নির্দেশ করে যে ভালভ খোলা বা বন্ধ।হ্যান্ডেলটি খোলা হয় যখন এটি পাইপলাইন অক্ষের সমান্তরাল থাকে এবং যখন এটি পাইপলাইন অক্ষের সাথে লম্ব হয় তখন বন্ধ হয়।
8. অপারেটিং শর্তাবলী কর্মক্ষমতা নির্দিষ্টকরণের প্রয়োজনীয়তার সাথে সামঞ্জস্যপূর্ণ হতে হবে।
