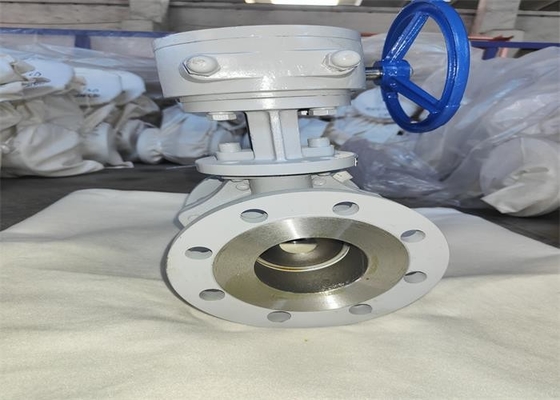

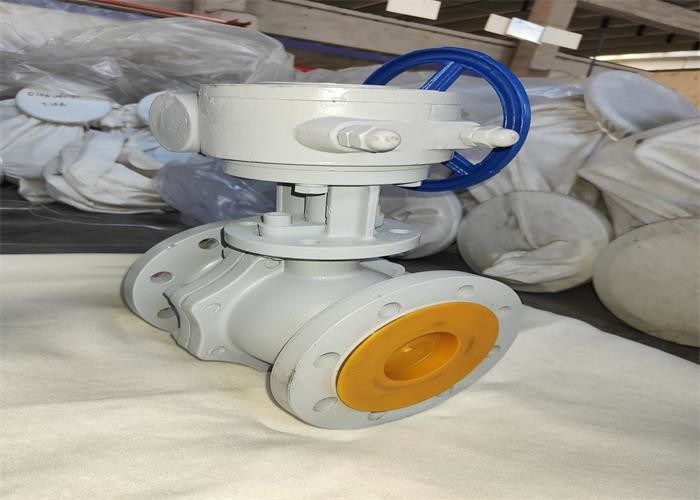

পণ্যের বিবরণ:
প্রদান:
|
| পণ্যের নাম: | ভাসমান বল ভালভ | রঙ: | সাদা, গ্রাহকের অনুরোধ |
|---|---|---|---|
| আকার: | DN50~DN250 | মধ্যম: | তেল, জল |
| কাজের চাপ: | 1.6~2.5 এমপিএ | শক্তি: | মোটর চালিত |
| মিডিয়ার তাপমাত্রা: | উচ্চ তাপমাত্রা | সীল: | পিটিএফই |
| লক্ষণীয় করা: | 2 ইঞ্চি ভাসমান বল ভালভ,টারবাইন ড্রাইভ মোড ভাসমান বল ভালভ,কার্বন ইস্পাত ভাসমান ভালভ 2 ইঞ্চি |
||
ডিজাইন এবং উত্পাদন: GB / T 12237 ফ্ল্যাঞ্জড এবং বাট ঢালাই করা বল ভালভ
· কাঠামোগত দৈর্ঘ্য: GB / T 12221 ধাতব ভালভের কাঠামোগত দৈর্ঘ্য
· সংযোগ শেষ: GB / T 9113.1 অবিচ্ছেদ্য ইস্পাত পাইপ ফ্ল্যাঞ্জ
· পরিদর্শন এবং পরীক্ষা: GB / T 26480 পরিদর্শন এবং ভালভ পরীক্ষা
| টাইপ | ডিএন | এল | φ4 | φ3 | φ২ | বি ফল | Z-Φd | এইচ |
| Q341F-16C | 50 | 200 | 165 | 125 | 99 | 20-2 | 4-Ф18 | 140 |
| 65 | 220 | 185 | 145 | 118 | 20-2 | 8-Ф18 | 155 | |
| 80 | 241 | 200 | 160 | 132 | 20-2 | 8-Ф18 | 182 | |
| 100 | 280 | 220 | 180 | 156 | 22-2 | 8-Ф18 | 208 | |
| 125 | 320 | 250 | 210 | 184 | 22-2 | 8-Ф18 | 249 | |
| 150 | 360 | 285 | 240 | 211 | 24-2 | 8-Ф22 | 277 | |
| 200 | 400 | 340 | 295 | 266 | 24-2 | 12-Ф22 | 328 |
| প্রধান অংশ | উপাদান |
| শরীর | WCB |
| স্টেম, বল | 2Cr13 |
| সীলমোহর, প্যাকিং | পিটিএফই |
সম্ভাব্য ত্রুটি এবং নির্মূল পদ্ধতি
| সম্ভাব্য ত্রুটি | ব্যর্থতার কারণ | ত্রুটি নির্মূল পদ্ধতি |
| sealing পৃষ্ঠ ফুটো | 1. মাঝের ফ্ল্যাঞ্জ বোল্টগুলি আলগা। 2. sealing পৃষ্ঠ ক্ষতিগ্রস্ত হয়. |
1. সমানভাবে মধ্যম ফ্ল্যাঞ্জ বল্টু আঁট। 2. সিলিং পৃষ্ঠ ছাঁটা বা অংশ প্রতিস্থাপন. |
| প্যাকিং ফুটো | 1. অপর্যাপ্ত প্যাকিং। 2. প্যাকিং কম্প্যাক্ট করা হয় না. |
1. ফিলার যোগ করুন। 2. কমপ্যাক্ট প্যাকিং |
| মাঝের মুখে ফুটো | 1. সিনো ফ্রেঞ্চ প্যাড ক্ষতিগ্রস্ত বা অবৈধ। 2. মাঝারি ফ্ল্যাঞ্জের বোল্টগুলি শক্ত করা হয় না। |
1. মধ্যম ফ্ল্যাঞ্জ গ্যাসকেট প্রতিস্থাপন করুন। 2. মধ্যম ফ্ল্যাঞ্জ বোল্টগুলিকে সমানভাবে আঁটসাঁট করুন |
1. পণ্যটি একটি শুকনো গুদামে সংরক্ষণ করা উচিত এবং খোলা বাতাসে সংরক্ষণ করা উচিত নয়।
2. দীর্ঘমেয়াদী স্টোরেজের জন্য, নিয়মিত রক্ষণাবেক্ষণ প্রয়োজন।
3. এই পণ্যটি পাইপলাইন বা সরঞ্জামের যেকোনো অবস্থানে ইনস্টল করা যেতে পারে, তবে এটি খোলা এবং বন্ধ করা সহজ হওয়া উচিত।
4. ইনস্টলেশনের আগে চাপ পরীক্ষা করা হবে, এবং ইনস্টলেশন শুধুমাত্র তখনই করা যেতে পারে যদি এটি প্রয়োজনীয়তা পূরণ করে।
5. ইনস্টলেশনের আগে পাইপ এবং ভালভ গহ্বর পরিষ্কার করুন।
6. ইনস্টলেশনের পরে পণ্যটি বৃহৎ বাহ্যিক শক্তির শিকার হবে না।
7. হ্যান্ডেলের অবস্থান নির্দেশ করে যে ভালভ খোলা বা বন্ধ।হ্যান্ডেলটি খোলা হয় যখন এটি পাইপলাইন অক্ষের সমান্তরাল থাকে এবং যখন এটি পাইপলাইন অক্ষের সাথে লম্ব হয় তখন বন্ধ হয়।
8. অপারেটিং শর্তাবলী কর্মক্ষমতা নির্দিষ্টকরণের প্রয়োজনীয়তার সাথে সামঞ্জস্যপূর্ণ হতে হবে।
