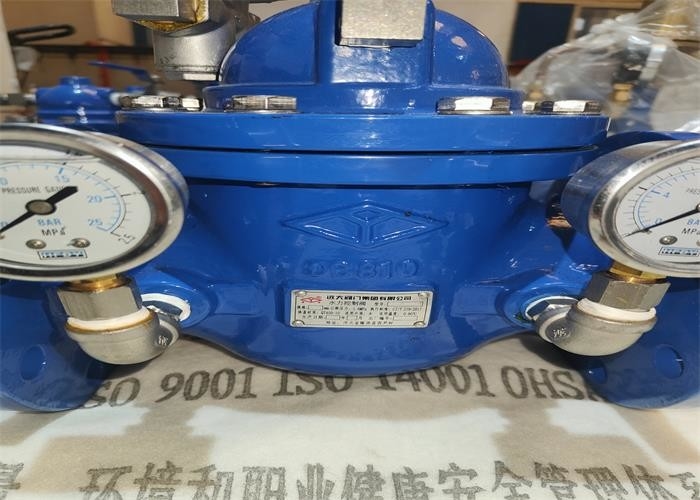

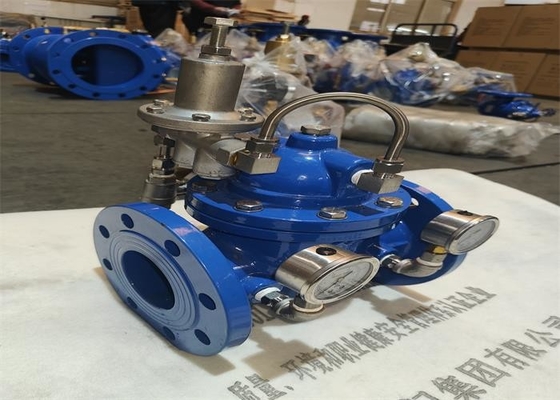

PN1.6mpa নমনীয় আয়রন হ্রাস চাপ নিয়ন্ত্রক ভালভ জল সংরক্ষণ ভালভ

এর কাজের নীতি

ভালভ ইনলেট P1 ক্যাথেটার এবং নিডেল ভালভ 19 এর মধ্য দিয়ে প্রধান ভালভের কন্ট্রোল রুমে প্রবেশ করে (নির্মাণ অঙ্কন দেখুন) এবং দিকনির্দেশ স্থাপন করে

চাপ P3 অধীনে.আউটলেট চাপ P2 ক্যাথেটারের মাধ্যমে পাইলট ভালভ 13 এর মধ্যচ্ছদা অধীনে কাজ করে এবং পাইলট ভালভের নিয়ন্ত্রক স্প্রিং এর বিপরীতে

প্রতিরোধ।যখন আউটলেট চাপ P2 পাইলট ভালভ স্প্রিং এর সেট মান অতিক্রম করে, পাইলট ভালভ বন্ধ করা হয়, এবং নিয়ন্ত্রণ কক্ষে জল নির্গমন 0 হয়।

যখন পরিবর্তনশীল চাপ P3 সর্বোচ্চে পৌঁছায়, তখন প্রধান ডিস্ক আসনকে সংকুচিত করে, ভালভ বন্ধ করে এবং নিম্নধারার চাপ কমে যায়।যখন রপ্তানি হয়

যখন চাপ P2 পাইলট ভালভ স্প্রিংয়ের সেট মানের চেয়ে কম হয়, তখন পাইলট ভালভ খোলা হয় এবং নিয়ন্ত্রণ কক্ষের চাপের জল পাইলট ভালভের মধ্য দিয়ে যাবে

9. ভালভ আউটলেট থেকে স্রাব.সুই ভালভের ছোট খোলার কারণে, কন্ট্রোল রুমে স্রাবের গতি খাঁড়িতে চাপ জল পুনরায় পূরণের গতির চেয়ে বেশি।

এইভাবে, কন্ট্রোল চেম্বারে চাপ P3 হ্রাস করা হয়, এবং প্রধান ভালভ ডিস্ক 5 এর অধীনে ইনলেট চাপ P1 সর্বদা প্রধান ভালভ ডিস্ককে সমর্থন করার জন্য প্রয়োগ করা হয়।

চাপ হ্রাসকারী ভালভ খুলতে এবং নিম্নধারার চাপ বাড়াতে।অবিচলিত নিয়ন্ত্রণে, স্রাবের হার রিহাইড্রেশন হারের সমান,

প্রধান ভালভ পোর্ট খোলার অপরিবর্তিত, এবং নিম্নধারার চাপ স্থিতিশীল.

সংযোগের আকার

প্রধান প্রযুক্তিগত কর্মক্ষমতা

পণ্য পরিচিতি

ভালভ বডি পুরো চ্যানেল স্ট্রিমলাইন ডিজাইনকে গ্রহণ করে, তরল প্রতিরোধের ছোট, প্রবাহ, সিলিং প্রভাব ভাল, ট্রান্সমিশন মোডে হাইড্রোলিক অপারেশন গ্রহণ করা হয়, অর্থাৎ, প্রধান ভালভ ডিস্ক আপ পরিচালনা করতে পাইপলাইনে জলের চাপের ব্যবহার। এবং ডাউন মুভমেন্ট, কন্ট্রোল ভালভ খোলা, ডাউনস্ট্রিম চাপ সামঞ্জস্য করুন।পাইলট ভালভ স্প্রিং দ্বারা সেট করা চাপে নিম্নধারার চাপ বজায় রাখুন।যখন ডাউনস্ট্রিম চাপ সেট মান ছাড়িয়ে যায়, তখন চাপ হ্রাসকারী ভালভটি স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায় যাতে আউটলেট চাপ অপরিবর্তিত থাকে।পণ্যটি গার্হস্থ্য জল সরবরাহ, আগুনের জল এবং শিল্প জল সরবরাহ ব্যবস্থার জন্য আদর্শ পণ্য
