পণ্যের বিবরণ:
প্রদান:
|
| পণ্যের নাম: | ভাসমান বল ভালভ | রঙ: | নীল; গ্রাহকের |
|---|---|---|---|
| মধ্যম: | জল | শরীর উপাদান: | লোহা, ধূসর লোহা, নমনীয় লোহা |
| সংযোগ: | flange end; ফ্ল্যাঞ্জ শেষ; RF আরএফ | কাজের চাপ: | 1.0~1.6 mpa |
| টাইপ: | বল ভালভ, ভাসমান ভালভ | বল উপাদান: | HT200; 304 |
| মিডিয়ার তাপমাত্রা: | মাঝারি তাপমাত্রা | খোলা মানে: | হাতল |
| লক্ষণীয় করা: | গ্রে আয়রন ফ্লোটিং বল ভালভ,সাইজ 80 মিমি ফ্লোটিং বল ভালভ,ওয়াটার মিডিয়াম ফ্লোটিং বল ভালভ |
||

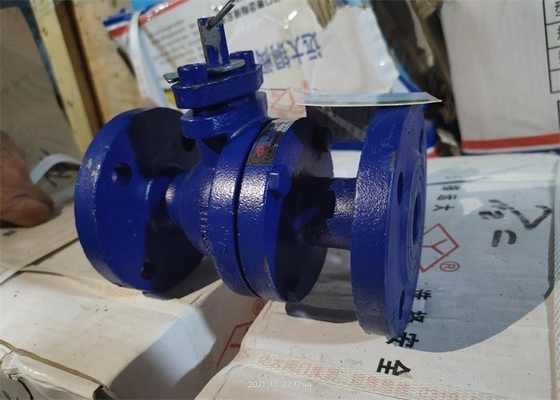

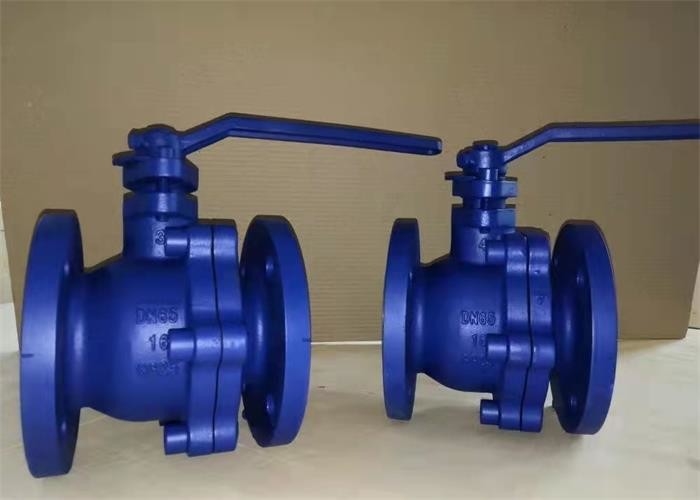

ভালভটি ভালভ বডি, বল, ভালভ স্টেম, প্যাকিং গ্রন্থি, লিমিট প্লেট, হ্যান্ডেল এবং অন্যান্য অংশের সমন্বয়ে গঠিত, হ্যান্ডেল এবং পাইপলাইন অক্ষটি ভালভের সমান্তরাল খোলা অবস্থানে থাকে এবং পাইপ অক্ষটি বন্ধ অবস্থানের সাথে লম্ব করে থাকে। খোলা এবং বন্ধ বুঝতে 90 ডিগ্রী হ্যান্ডেল
| টাইপ |
আকার |
তথ্য(মিমি) | ||||||
| এল | ডি | ডি1 | ডি2 | বি ফল | Z-Φd | এইচ | ||
| Q41F-10/16 | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 74 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 97 | |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 102 | |
| 32 | 165 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 106 | |
| 40 | 180 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 124 | |
| 50 | 203 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 132 | |
| 65 | 222 | 180 | 145 | 120 | 20-3 | 4-Φ18 | 145 | |
| 80 | 241 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 180 | |
| 100 | 305 | 215 | 180 | 155 | 24-3 | 8-Φ18 | 189 | |
| 125 | 356 | 245 | 210 | 185 | 26-3 | 8-Φ18 | 226 | |
| 150 | 394 | 280 | 240 | 210 | 28-3 | 8-Φ23 | 237 | |
| 200 | 457 | 335 | 295 | 265 | 30-3 |
8-Φ23 12-Φ23 |
370 | |
| নামের অংশ | অংশ উপাদান |
| শরীর | ধূসর লোহা নমনীয় লোহা |
| বল | ধূসর কাস্ট আয়রন ক্রোম ধাতুপট্টাবৃত /201 |
| কান্ড | কার্বন ইস্পাত, স্টেইনলেস স্টীল |
| সিল রিং | পিটিএফই |
| মোড়ক | নমনীয় গ্রাফাইট |
| হাতল | HT200/QT450-10 |
| গ্যাসকেট | পিটিএফই |
| সীমা বোর্ড | প্রশ্ন২৩৫ |
| প্যাকিং গ্রন্থি | HT200/ QT450-10 |
1. সরল গঠন, ভাল উত্পাদন প্রযুক্তি, নমনীয় এবং দ্রুত খোলার এবং বন্ধ, ব্যাপক অ্যাপ্লিকেশন পরিসীমা।
2. বল ভালভের নিরাপত্তা বাড়াতে স্টেম ব্লোআউট প্রতিরোধ কাঠামো গ্রহণ করে।
3. মাঝারিটি ভালভ বডির উভয় দিক থেকে যে কোনও দিকে প্রবাহিত হতে পারে, সুইচ অন বা কাটার উদ্দেশ্য অর্জন করতে পারে
· নামমাত্র চাপ: 1.0/1.6MPa
· নামমাত্র ব্যাস: DN15-150 মিমি
· প্রযোজ্য তাপমাত্রা এবং মাঝারি: প্রধান উপাদান হল ধূসর ঢালাই লোহা: প্রযোজ্য তাপমাত্রা 0℃ ~ 120℃, প্রযোজ্য মাধ্যম: জল;≤0.2MPa স্যাচুরেটেড বাষ্প;≤1.4MPa সাধারণ মানের তেল।
· ডিজাইন এবং উত্পাদন: GB/T 15185 আয়রন এবং কপার বল ভালভ
· গঠন দৈর্ঘ্য: GB/T 12221 ধাতু ভালভ গঠন দৈর্ঘ্য
· সংযোগকারী প্রান্ত: GB/T 17241.6 অবিচ্ছেদ্য কাস্ট আয়রন ফ্ল্যাঞ্জ
· পরিদর্শন এবং পরীক্ষা: GB/T13927 শিল্প ভালভ চাপ পরীক্ষা
1. সরল গঠন, ভাল উত্পাদন প্রযুক্তি, নমনীয় এবং দ্রুত খোলার এবং বন্ধ, ব্যাপক অ্যাপ্লিকেশন পরিসীমা।
2. বল ভালভের নিরাপত্তা বাড়াতে স্টেম ব্লোআউট প্রতিরোধ কাঠামো গ্রহণ করে।
3. মাঝারিটি ভালভ বডির উভয় দিক থেকে যেকোনো দিকে প্রবাহিত হতে পারে, সুইচিং চালু বা কাটার উদ্দেশ্য অর্জন করতে পারে।
স্টোরেজ, ইনস্টলেশন এবং ব্যবহারের জন্য সতর্কতা
1. এই ভালভটি একটি শুকনো গুদামে রাখা হয় এবং খোলা বাতাসে সংরক্ষণ করা কঠোরভাবে নিষিদ্ধ।
2. দীর্ঘমেয়াদী স্টোরেজ নিয়মিত বজায় রাখা উচিত।
3. পণ্যটি যেকোনো অবস্থানে এবং যেকোনো পাইপলাইনে ইনস্টল করা যেতে পারে এবং কাজের শর্তগুলি কর্মক্ষমতা নির্দিষ্টকরণের প্রয়োজনীয়তার সাথে সামঞ্জস্যপূর্ণ হওয়া উচিত।
4. ইনস্টলেশনের আগে, ইনস্টলেশনের আগে প্রয়োজনীয়তা পূরণের জন্য চাপ পরীক্ষা করা উচিত।
5. ইনস্টলেশনের আগে পাইপ এবং ভালভ গহ্বর পরিষ্কার করা উচিত।
6. ইনস্টলেশনের পরে, পণ্যটি একটি বড় বাহ্যিক শক্তির অধীন হবে না।
7. হ্যান্ডেলের দিকটি স্টেমের বর্গাকার খাঁজের দিকের সাথে সামঞ্জস্যপূর্ণ হওয়া উচিত।
8. স্থানীয় সর্বনিম্ন তাপমাত্রা 4℃ থেকে কম হলে, অন্তরণ সুরক্ষা করা উচিত;শেষ ভালভ হিসাবে, পাইপের প্রাচীরের তাপমাত্রা 0 ℃ এর নিচে নেমে যাওয়া প্রতিরোধ করার জন্য এটি একটি পাইপ বা জ্যাকেট দিয়ে উত্তপ্ত করা উচিত।
9. কম্পন বা মাঝারি তাপমাত্রায় দ্রুত পরিবর্তনের অধীনে পাইপলাইনে ইনস্টল করা এবং ব্যবহার করা কঠোরভাবে নিষিদ্ধ।
