পণ্যের বিবরণ:
প্রদান:
|
| পণ্যের নাম: | ভাসমান বল ভালভ | নাম: | ফ্ল্যাঞ্জ বল ভ্যাভল |
|---|---|---|---|
| সংযোগ: | ফ্ল্যাঞ্জ এন্ড/আরএফ/ফ্ল্যাঞ্জ | শক্তি: | হাতল |
| চাপ: | 1.6 mpa | শরীর উপাদান: | 304 / স্টেইনলেস স্টীল |
| রঙ: | Customer's Request; গ্রাহকের অনুরোধ; stainless steel face স্টেইনলেস স্টী | মিডিয়ার তাপমাত্রা: | ≤150℃ |
| লক্ষণীয় করা: | 304ss ফ্লোটিং বল ভালভ,স্টেইনলেস স্টীল ভাসমান বল ভালভ,80mm ফ্লোটিং বল ভালভ |
||

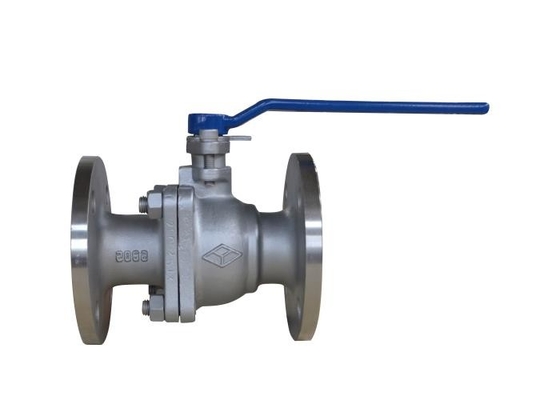

ভালভটি ভালভ বডি, বল, স্টেম, হ্যান্ডেল এবং অন্যান্য অংশ নিয়ে গঠিত, কান্ড ঘোরানোর জন্য হ্যান্ডেলটি ঘুরিয়ে
90°, স্টেমটি 90° ঘোরানোর জন্য বলটিকে ড্রাইভ করে খোলার এবং বন্ধ হওয়া বুঝতে।
ভালভটি ক্ষয়কারী মিডিয়া সহ পাইপলাইন এবং সরঞ্জামগুলি খোলার এবং বন্ধ করার জন্য ব্যবহার করা যেতে পারে
| টাইপ | ডিএন | এল | ডি | ডি1 | ডি2 | বি ফল | Z-Φd | এইচ |
| Q41F-16P | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Ф14 | ৮৮ |
| 20 | 140 | 105 | 75 | 55 | 14-2 | 4-Ф14 | 91 | |
| 25 | 150 | 115 | 85 | 65 | 14-2 | 4-Ф14 | 97 | |
| 32 | 165 | 135 | 100 | 78 | 16-2 | 4-Ф18 | 105 | |
| 40 | 180 | 145 | 110 | 85 | 16-2 | 4-Ф18 | 120 | |
| 50 | 200 | 160 | 125 | 100 | 16-2 | 4-Ф18 | 126 | |
| 65 | 220 | 180 | 145 | 120 | 18-2 | 4-Ф18 | 152 | |
| 80 | 250 | 195 | 160 | 135 | 20-2 | 8-Ф18 | 170 | |
| 100 | 277 | 215 | 180 | 155 | 20-2 | 8-Ф18 | 202 | |
| 125 | 320 | 245 | 210 | 185 | 22-2 | 8-Ф18 | 250 | |
| 150 | 360 | 280 | 240 | 210 | 24-2 | 8-Ф23 | 279 | |
| 200 | 403 | 335 | 295 | 265 | 26-2 | 12-Ф23 | 322 |
| নামের অংশ | উপাদান |
| শরীর | CF8 |
| স্টেম, বল | F304 |
| ও-রিং, প্যাকিং | পিটিএফই |
| নামমাত্র চাপ |
1.6,2.5MPa |
| নামমাত্র ব্যাস |
DN15-DN200mm |
| তাপমাত্রা | ≤150℃ |
| মেডুন | পানি, তেল, গ্যাস |
| নকশা চিহ্নিতকরণ |
GB/T 12237 |
| মুখোমুখি |
GB/T 12221 |
| পরিদর্শন এবং পরীক্ষা |
GB/T 26480 |
1. এই পণ্যটি একটি শুকনো গুদামে রাখা উচিত এবং খোলা বাতাসে সংরক্ষণ করা কঠোরভাবে নিষিদ্ধ।
2. দীর্ঘমেয়াদী স্টোরেজ, নিয়মিত রক্ষণাবেক্ষণ।
3. এই পণ্যটি পাইপলাইন বা সরঞ্জামের যেকোনো অবস্থানে ইনস্টল করা যেতে পারে, তবে এটি খোলা এবং বন্ধ করা সুবিধাজনক হওয়া উচিত।
4. ইনস্টলেশনের আগে, ইনস্টলেশনের আগে প্রয়োজনীয়তা পূরণের জন্য চাপ পরীক্ষা করা উচিত।
5. ইনস্টলেশনের আগে পাইপ এবং ভালভ গহ্বর পরিষ্কার করা উচিত।
6. ইনস্টলেশনের পরে পণ্যটি একটি বড় বাহ্যিক শক্তির শিকার হবে না।
7. হ্যান্ডেলের অবস্থান নির্দেশ করে যে ভালভ খোলা বা বন্ধ।পাইপ অক্ষের সাথে সমতল হলে হ্যান্ডেলটি খোলে এবং পাইপ অক্ষের সাথে লম্ব হলে বন্ধ হয়।
8. অপারেটিং শর্ত কর্মক্ষমতা স্পেসিফিকেশন প্রয়োজনীয়তা সঙ্গে সামঞ্জস্যপূর্ণ হতে হবে.
| সম্ভাব্য ত্রুটি | ব্যর্থতার কারণ | ত্রুটি নির্মূল পদ্ধতি |
| sealing পৃষ্ঠ ফুটো |
1. মধ্যম ফ্ল্যাঞ্জ বল্টু আলগা। 2. sealing পৃষ্ঠের ক্ষতি. |
1. মাঝামাঝি ফ্ল্যাঞ্জের বল্টুটিকে সমানভাবে শক্ত করুন। 2. সিলিং পৃষ্ঠ মেরামত বা অংশ প্রতিস্থাপন. |
| প্যাকিং ফুটো |
1. অপর্যাপ্ত প্যাকিং। 2. প্যাকিং শক্তভাবে চাপা হয় না. |
1 ফিলার যোগ করুন। 2. শক্তভাবে প্যাকিং টিপুন। |
| মাঝের মুখে ফুটো |
1. মধ্যম ফ্ল্যাঞ্জ প্যাড ক্ষতিগ্রস্ত বা অবৈধ। 2. মধ্যবর্তী ফ্ল্যাঞ্জ বোল্টগুলি শক্ত করা হয় না। |
1. মাঝের ফ্ল্যাঞ্জ প্যাডটি প্রতিস্থাপন করুন। 2. মাঝামাঝি ফ্ল্যাঞ্জের বল্টুটিকে সমানভাবে শক্ত করুন। |
