পণ্যের বিবরণ:
প্রদান:
|

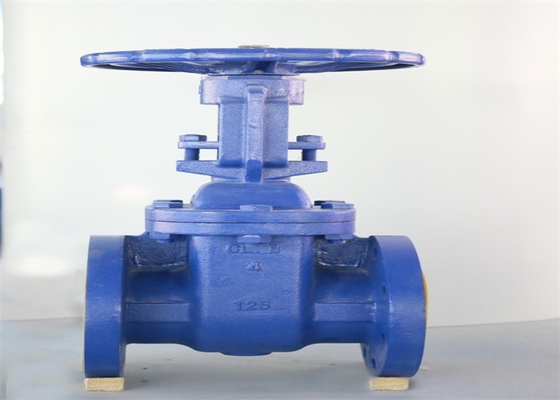

| পণ্যের নাম: | ফ্ল্যাঞ্জড গেট ভালভ | চাপ: | নিম্ন চাপ |
|---|---|---|---|
| গঠন: | রাইজিং স্টেম গেট ভালভ | মধ্যম: | ater, vapou |
| পোর্ট সাইজ: | 2"~12" | স্ট্যান্ডার্ড: | msss-70 |
| মুখোমুখি: | ASME B16.10 | তাপমাত্রা: | -10 থেকে 200℃ |
| রঙ: | নীল | শরীর উপাদান: | নমনীয় আয়রন |
| লক্ষণীয় করা: | 125LB ফ্ল্যাঞ্জড গেট ভালভ,API Flanged গেট ভালভ,ANSI 6 ইঞ্চি ফ্ল্যাঞ্জড গেট ভালভ |
||
গেট ভালভ হল একটি গেট যেখানে খোলা এবং বন্ধ করার অংশ রয়েছে।গেটের চলাচলের দিকটি তরল দিকের দিকে লম্ব।গেট ভালভ শুধুমাত্র সম্পূর্ণরূপে খোলা এবং সম্পূর্ণরূপে বন্ধ করা যাবে, সামঞ্জস্য এবং থ্রোটল করা যাবে না।গেট ভালভ ভালভ আসন এবং গেট মধ্যে যোগাযোগ দ্বারা সিল করা হয়.সাধারণত, পরিধান প্রতিরোধ ক্ষমতা বাড়ানোর জন্য সিলিং পৃষ্ঠকে ধাতব সামগ্রী দিয়ে আবৃত করা হবে, যেমন 1Cr13, stl6, স্টেইনলেস স্টীল, ইত্যাদি ওভারলে করা। গেট ভালভের অনমনীয় গেট ভালভ এবং ইলাস্টিক গেট ভালভ রয়েছে।বিভিন্ন গেট ভালভ অনুযায়ী, গেট ভালভ কঠোর গেট ভালভ এবং ইলাস্টিক গেট ভালভ বিভক্ত করা হয়।
| নকশা এবং উত্পাদন | MSS S-70 |
| মুখোমুখি | ANSI B16.10 |
| ফ্ল্যাঞ্জ শেষ | ANSI B16.1 |
| পরীক্ষা | MSS SP-70 |
পাইপলাইনগুলি চালু বা বন্ধ করুন যেখানে নামমাত্র চাপ 125LB চাপ দেয় এবং মাধ্যমটি অবশ্যই স্টেম, জল বা তেল হতে হবে, যা পেট্রোলিয়াম শিল্প, রাসায়নিক ইনডেমিক্যাল শিল্প, ওষুধ শিল্প এবং শক্তি শিল্পের ক্ষেত্রে ব্যবহার করা যেতে পারে।
| SIZE | 2"~12" |
| স্বাভাবিক আশ্বাস | 125LB |
| উপযুক্ত তাপমাত্রা | -10 থেকে 200℃ |
| সীল পরীক্ষা | 1.41mpa |
| শেল পরীক্ষা | 2.46mpa |
| উপযুক্ত মাধ্যম | জল গ্যাস তেল |

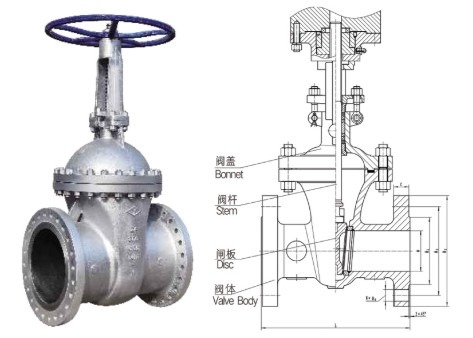

| নামের অংশ | উপাদান |
| শরীর | HT200 |
| বডি সিলিং রিং | ZCuSn5Pb5Zn5 |
| ডিস্ক রিং | ZCuSn5Pb5Zn5 |
| ডিস্ক | HT200 |
| স্টেম | 2Cr13 |
| বাদাম | 25 |
| বল্টু | 35 |
| গ্যাসকেট | 08+ গ্রাফাইট |
| শিরাবরণ | HT200 |
| মোড়ক | গ্রাফাইট |
| বল্টু | 35 |
| বাদাম | 25 |
| প্যাকিং গ্রন্থি | QT450-10 |
| স্টেম বাদাম | ZCuSn5Pb5Zn5 |
| বনেট বাদাম | HT200 |
| স্লটেড সেট স্ক্রু | 35 |
| চাকা | HT200 |
| চাকা বাদাম | প্রশ্ন২৩৫ |

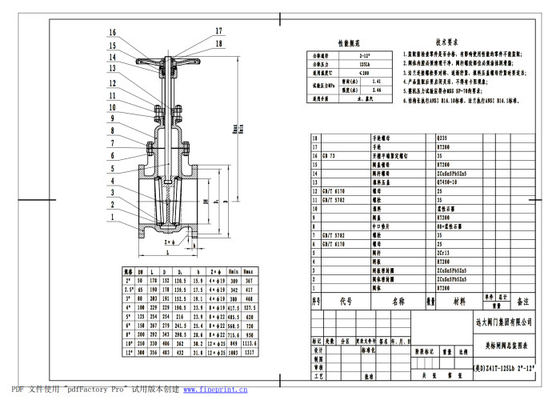

| আকার | ডিএন | এল | ডি | D1 | খ | জেএক্সএফ | হমিন | Hmax | এফ |
| 2" | 50 | 178 | 152 | 120.5 | 15.9 | 4xAF19 | 310 | 368 | 203 |
| 2-1/2 " | 65 | 190 | 178 | 139.5 | 17.5 | 4xAF19 | ৩৩৯.৫ | 413 | 203 |
| 3" | 80 | 203 | 191 | 152.5 | 19.1 | 4xAF19 | 377.7 | 464.7 | 203 |
| 4" | 100 | 229 | 229 | 190.5 | 23.9 | 8xAF19 | 434 | 554 | 254 |
| 5" | 125 | 254 | 254 | 216 | 23.9 | ৮xএফ২২ | 481 | 617 | 254 |
| ৬" | 150 | 267 | 279 | 241.5 | 25.4 | ৮xএফ২২ | 545 | 705 | 305 |
| 8" | 200 | 292 | 343 | 298.5 | 28.6 | ৮xএফ২২ | 715.6 | 930 | 355 |
| 10" | 250 | 330 | 406 | 362 | 30.2 | 12xএফ25 | 827 | 1091 | 508 |
| 12" | 300 | 356 | 483 | 432 | 31.8 | 12xএফ25 | 1003 | 1317 | 508 |
তরল প্রতিরোধ ক্ষমতা ছোট, এবং সিলিং পৃষ্ঠটি মাঝারি দ্বারা কম ব্রাশ এবং ক্ষয়প্রাপ্ত হয়। খোলা এবং বন্ধ করা শ্রম-সাশ্রয় করে। মাধ্যমের প্রবাহের দিকটি অবাধ, প্রবাহকে ব্যাহত না করে এবং চাপ কমিয়ে দেয়। ইউটিলিটি মডেলটিতে রয়েছে সহজ আকৃতি, সংক্ষিপ্ত কাঠামোগত দৈর্ঘ্য, ভাল উত্পাদনযোগ্যতা এবং বিস্তৃত অ্যাপ্লিকেশন পরিসীমার সুবিধা।
সিলিং পৃষ্ঠের মধ্যে ক্ষয় এবং স্ক্র্যাচ সৃষ্টি করা সহজ, যা বজায় রাখা কঠিন।
সামগ্রিক মাত্রা বড়, যা খোলা এবং বন্ধ করার জন্য একটি নির্দিষ্ট স্থান প্রয়োজন এবং খোলার এবং বন্ধ করার সময় দীর্ঘ
