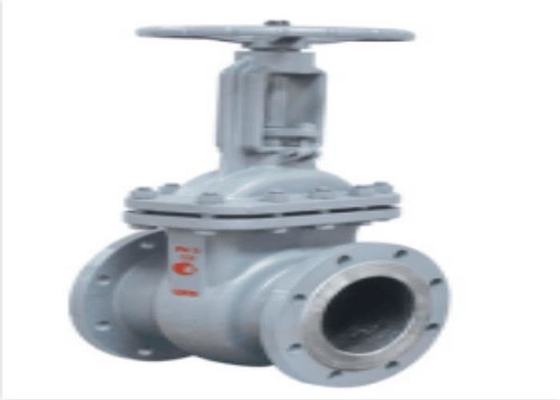

পাইপ যা শুধুমাত্র খোলা এবং সম্পূর্ণরূপে বন্ধ WCB রাশিয়া Flanged গেট ভালভ

ভূমিকা

ঢালাই ইস্পাত গেট ভালভের খোলার এবং বন্ধ করার অংশটি হল গেট, এবং গেটের চলাচলের দিকটি তরল দিকের দিকে লম্ব।গেট ভালভ শুধুমাত্র সম্পূর্ণরূপে খোলা এবং বন্ধ করা যাবে, সামঞ্জস্য এবং থ্রোটল করা যাবে না।রাম দুটি sealing পৃষ্ঠ আছে.সর্বাধিক ব্যবহৃত মোড হল রাম ভালভের দুটি সিলিং পৃষ্ঠগুলি একটি কীলক তৈরি করে।কীলক কোণটি ভালভের পরামিতিগুলির সাথে পরিবর্তিত হয়, সাধারণত 50। যখন মাঝারি তাপমাত্রা বেশি হয় না, তখন এটি 2 ° 52 '।ওয়েজ গেট ভালভের গেটটিকে একটি সম্পূর্ণরূপে তৈরি করা যেতে পারে, যাকে বলা হয় কঠোর গেট ভালভ;এটিকে একটি রাম হিসাবেও তৈরি করা যেতে পারে যা এর উত্পাদনশীলতা উন্নত করতে এবং প্রক্রিয়াকরণ প্রক্রিয়ায় সিলিং পৃষ্ঠের কোণের বিচ্যুতির জন্য সামান্য বিকৃতি তৈরি করতে পারে।এই ধরনের রামকে ইলাস্টিক রাম বলা হয়।

গেট ভালভের শ্রেণীবিভাগ

গেট ভালভগুলিকে রাইজিং স্টেম গেট ভালভ এবং নন রাইজিং স্টেম গেট ভালভে ভাগ করা যেতে পারে ভালভের স্টেম উপরে উঠছে বা পড়ে যাচ্ছে।ক্রমবর্ধমান স্টেম গেট ভালভ উপরে ওঠে এবং পড়ে যখন ভালভ স্টেম ঘোরে;ভালভ স্টেম শুধুমাত্র ঘোরানো হবে, এবং অ রাইজিং এবং পতন হল নন-রাইজিং স্টেম গেট ভালভ।

রাইজিং স্টেম গেট ভালভের গেটটি ভালভ স্টেমের সাথে রৈখিকভাবে সরে যায়, যাকে রাইজিং স্টেম গেট ভালভ (যা রাইজিং স্টেম গেট ভালভ নামেও পরিচিত) বলে।সাধারণত, লিফটিং রডে ট্র্যাপিজয়েডাল থ্রেড থাকে।ভালভের উপরের বাদাম এবং ভালভ বডিতে গাইড খাঁজের মাধ্যমে, ঘূর্ণমান গতি রৈখিক গতিতে পরিবর্তিত হয়, অর্থাৎ, অপারেটিং টর্ক অপারেটিং থ্রাস্টে পরিবর্তিত হয়।যখন ভালভ খোলা হয়, যখন রামটির উত্তোলন উচ্চতা ভালভ ব্যাসের 1:1 গুণের সমান হয়, তখন তরল চ্যানেলটি সম্পূর্ণরূপে অবরুদ্ধ থাকে, তবে অপারেশন চলাকালীন এই অবস্থানটি পর্যবেক্ষণ করা যায় না।প্রকৃত ব্যবহারে, ভালভ স্টেমের শীর্ষবিন্দুটি চিহ্ন হিসাবে ব্যবহৃত হয়, অর্থাৎ যে অবস্থানটি খোলা যায় না সেটি সম্পূর্ণরূপে খোলা অবস্থান হিসাবে ব্যবহৃত হয়।তাপমাত্রা পরিবর্তনের কারণে সৃষ্ট লকিং ঘটনাটি বিবেচনা করার জন্য, এটি সাধারণত শিখর অবস্থানে খোলা হয় এবং তারপর সম্পূর্ণরূপে খোলা ভালভের অবস্থান হিসাবে 1 / 2-1 টার্ন ফিরিয়ে দেওয়া হয়।অতএব, ভালভের সম্পূর্ণ খোলা অবস্থান RAM এর অবস্থান (অর্থাৎ স্ট্রোক >) অনুযায়ী নির্ধারিত হয়।

কিছু গেট ভালভের জন্য, ভালভ স্টেম নাট গেটে সেট করা হয়।ভালভ স্টেম উত্তোলন ছাড়াই ঘোরে।হাতের চাকার ঘূর্ণন ভালভ স্টেমটিকে ঘোরাতে এবং গেটটি তুলতে চালিত করে।এই ধরনের ভালভকে রোটারি রড গেট ভালভ বা নন রাইজিং রড গেট ভালভ বলা হয়।সুইচটি রাইজিং রড গেট ভালভের মতোই।এটি সম্পূর্ণরূপে খোলা থাকে যখন এটি খোলা হয় না, এবং যখন এটি খোলা না হয় তখন এটি সম্পূর্ণরূপে বন্ধ হয়।ক্রমবর্ধমান রড গেট ভালভের সাথে তুলনা করে, খালি চোখে গেট খোলার বিষয়টি উপলব্ধি করা কঠিন, তাই এটি যোগ করা প্রয়োজন খোলার সূচক ফালা ইনস্টল করুন।

মাত্রা
