পণ্যের বিবরণ:
প্রদান:
|

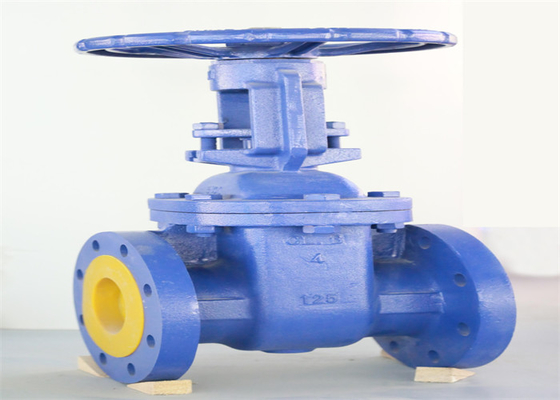

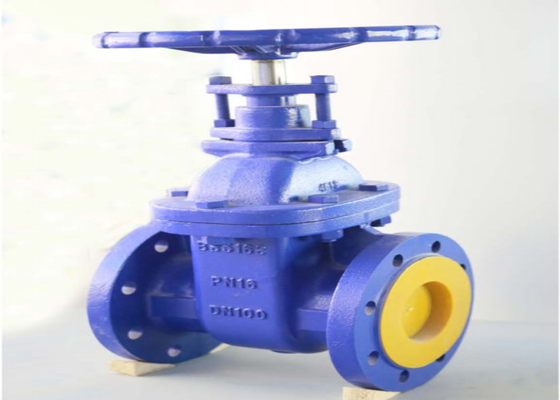

| পণ্যের নাম: | ফ্ল্যাঞ্জড গেট ভালভ | রঙ: | গ্রাহকের অনুরোধ |
|---|---|---|---|
| স্ট্যান্ডার্ড: | বি.এস | উপাদান: | নমনীয় আয়রন |
| পোর্ট সাইজ: | DN40~600 | সংযোগ: | ফ্ল্যাঞ্জ শেষ |
| মিডিয়া: | জল, বাষ্প | চাপ: | নিম্ন চাপ |
| চাকা উপাদান: | নমনীয় আয়রন | আসন: | ব্রোঞ্জ |
| লক্ষণীয় করা: | ওএস অ্যান্ড ওয়াই কাস্ট আয়রন গেট ভালভ,রাস্টপ্রুফ কাস্ট আয়রন গেট ভালভ,বিএস 5163 |
||
গেট ভালভের খোলার এবং বন্ধ করার অংশটি হল গেট।গেটের চলাচলের দিকটি তরল দিকের দিকে লম্ব।গেট ভালভ শুধুমাত্র সম্পূর্ণরূপে খোলা এবং সম্পূর্ণরূপে বন্ধ করা যাবে, সামঞ্জস্য এবং থ্রোটল করা যাবে না।রাম দুটি sealing পৃষ্ঠ আছে.সর্বাধিক ব্যবহৃত মোড র্যাম ভালভের দুটি সিলিং পৃষ্ঠগুলি কীলক-আকৃতির এবং কীলক-আকৃতির কোণ ভালভ গঠন করে
| DN(মিমি) | DN(nch) | এল | ডি | D1 | ডি2 | খ | চ | zd | D0 | হমিন | Hmax |
| 50 | 2" | 178 | 165 | 125 | 102 | 20 | 3 | 4-18 | 180 | 279.6 | ৩৩৪ |
| 65 | 2" | 190 | 185 | 145 | 122 | 20 | 3 | 4-18 | 180 | 308.2 | 379.6 |
| 80 | 3" | 203 | 200 | 160 | 138 | 22 | 3 | 8-18 | 200 | 366.6 | 452 |
| 100 | 4" | 229 | 220 | 180 | 158 | 24 | 3 | 8-18 | 250 | 417.5 | 527.5 |
| 125 | 5" | 254 | 250 | 210 | 188 | 26 | 3 | 8-18 | 250 | 485.5 | 620 |
| 150 | 6n | 267 | 285 | 240 | 212 | 26 | 3 | 8-22 | 300 | 560.5 | 720 |
| 200 | 8n | 292 | 340 | 295 | 268 | 30 | 3 | 8-22 | 360 | 715.6 | 930 |
| 250 | 10" | 330 | 405 | 355 | 320 | 32 | 3 | 12-26 | 360 | 849 | 1113.6 |
| 300 | 12" | 356 | 460 | 410 | 378 | 32 | 4 | 12-26 | 450 | 1003 | 1317 |
1. অংশগুলি সমাবেশের আগে যোগ্য কিনা তা পরীক্ষা করুন এবং পরিষেবার কর্মক্ষমতা প্রভাবিত করে এমন অংশগুলি একত্রিত করা যাবে না;
2. ভালভ বডির অভ্যন্তরীণ গহ্বর অবশ্যই পরিষ্কার করতে হবে এবং লকিং রডের থ্রেড অবশ্যই গ্রীস দিয়ে প্রলেপ দিতে হবে
3 ফ্ল্যাঞ্জ সংযোগকারী বল্টুগুলিকে প্রতিসমভাবে এবং ধীরে ধীরে শক্ত করা হবে এবং প্যাকিং গ্রন্থি বাদামের শক্ত কনুই উপযুক্ত হবে;
4. ভালভের অভ্যন্তরীণ গহ্বর, মাঝারিটির সাথে যোগাযোগের পৃষ্ঠ এবং সামগ্রিক ভালভ পৃষ্ঠটি গ্রাহকের প্রয়োজনীয়তা অনুসারে আঁকা হবে
5. পণ্য খোলা এবং জ্যামিং ছাড়া সমাবেশের পরে নমনীয়ভাবে বন্ধ করা হবে;
6 পুরো মেশিনের চাপ পরীক্ষা bs5146 এর প্রয়োজনীয়তা পূরণ করবে
7. নকশা মান BS5163 মেনে চলবে, এবং ফ্ল্যাঞ্জ সংযোগ bs4504 মেনে চলবে
8. কাঠামোর দৈর্ঘ্য | অনুযায়ী বাস্তবায়ন করা হবেso5752 মৌলিক সিরিজ 3
