পণ্যের বিবরণ:
প্রদান:
|

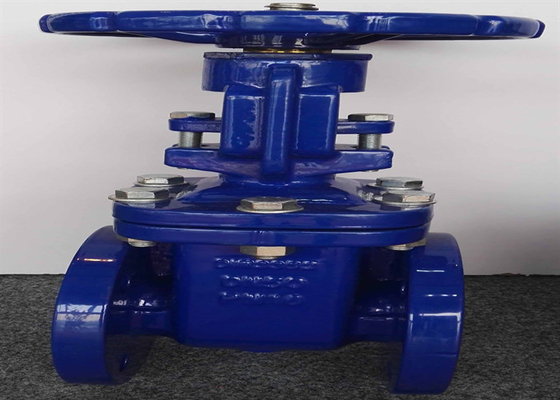

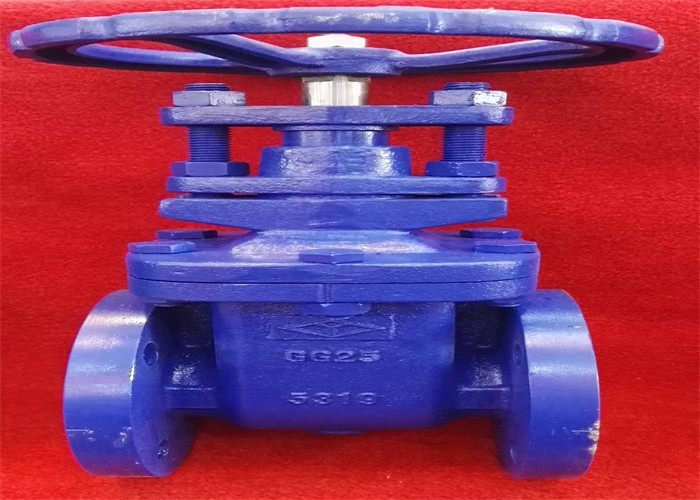

| পণ্যের নাম: | ফ্ল্যাঞ্জড গেট ভালভ | চাপ: | মাঝারি চাপ |
|---|---|---|---|
| রঙ: | গ্রাহকের অনুরোধ | আকার: | DN40-600 |
| সংযোগ: | ফ্ল্যাঞ্জ শেষ | ডিস্ক উপাদান: | আয়রন |
| ডিজাইন স্ট্যান্ডার্ড: | DIN | স্টেম: | মরিচা রোধক স্পাত |
| টাইপ: | OS&y, স্থিতিস্থাপক নন-রাইজিং | মধ্যম: | জল, জল তেল |
| লক্ষণীয় করা: | DN40 মেটাল সিল গেট ভালভ,ওয়াটার অয়েল মেটাল সীল গেট ভালভ,DIN3352 |
||
গেট ভালভ খোলার এবং বন্ধ করার অংশটি একটি রাম, এবং রামটির চলাচলের দিকটি তরল দিকের দিকে লম্ব।গেট ভালভ কাট-অফ মাধ্যম হিসাবে ব্যবহৃত হয়।যখন এটি সম্পূর্ণরূপে খোলা হয়, পুরো প্রবাহ চ্যানেলটি সোজা হয়ে যায়।এই সময়ে, মাঝারি অপারেশনের চাপ হ্রাস * ছোট।সিলিং এলিমেন্টের ফর্ম অনুসারে, গেট ভালভগুলিকে প্রায়শই বিভিন্ন প্রকারে ভাগ করা হয়, যেমন ওয়েজ গেট ভালভ, ফ্ল্যাট গেট ভালভ, সমান্তরাল ডবল গেট ভালভ, ওয়েজ ডবল গেট ভালভ ইত্যাদি। গেট ভালভগুলি সাধারণত কাজের অবস্থার জন্য উপযুক্ত হয় ঘন ঘন খোলা এবং বন্ধ করার প্রয়োজন নেই এবং গেটটি সম্পূর্ণরূপে খোলা বা সম্পূর্ণ বন্ধ রাখুন।নিয়ন্ত্রণ বা থ্রটলিং হিসাবে ব্যবহারের জন্য উপযুক্ত নয়।জল, বাষ্প, তেল, নাইট্রিক অ্যাসিড, অ্যাসিটিক অ্যাসিড, অক্সিডাইজিং মাধ্যম, ইউরিয়া এবং অন্যান্য মিডিয়ার জন্য বিভিন্ন উপকরণ ব্যবহার করা যেতে পারে।
ড্রাইভিং ডিভাইসগুলির মধ্যে রয়েছে হ্যান্ড হুইল, বেভেল গিয়ার, বৈদ্যুতিক, বায়ুসংক্রান্ত ইত্যাদি।
1. রামটির দুটি সিলিং পৃষ্ঠ রয়েছে, * এটি সাধারণত ব্যবহৃত হয় যে রামটির দুটি সিলিং পৃষ্ঠ একটি কীলক তৈরি করে এবং কীলকের কোণটি ভালভের পরামিতিগুলির সাথে পরিবর্তিত হয়, সাধারণত 5 °৷
2. ওয়েজ গেট ভালভের সিলিং নীতি হল কীলকের দুটি সিলিং পৃষ্ঠ এবং ভালভের শরীরে দুটি সিলিং পৃষ্ঠের ঘনিষ্ঠ সংমিশ্রণ দ্বারা সিলিং অর্জন করা।
3. ওয়েজ গেট ভালভকে রাইজিং স্টেম গেট ভালভ (উদ্ধরণ স্টেম গেট ভালভ) এবং নন-রাইজিং স্টেম গেট ভালভ (ঘোরানো স্টেম গেট ভালভ) ভালভ স্টেম দ্বারা চালিত গেট ভালভের বিভিন্ন খোলার এবং বন্ধ করার মোড অনুসারে ভাগ করা যেতে পারে।
4. ওয়েজ গেট ভালভ বিভিন্ন গেট গঠন অনুযায়ী ইলাস্টিক গেট ভালভ এবং অনমনীয় গেট ভালভ বিভক্ত করা যেতে পারে।
5. ভালভ বডি ঢালাই করা হয়, ভালভ বডি এবং বনেট বোল্ট দ্বারা সংযুক্ত থাকে, মাঝখানের ফ্ল্যাঞ্জটি সর্পিল ক্ষত গ্যাসকেট দ্বারা সিল করা হয় এবং গ্রাহকদের বিশেষ প্রয়োজনীয়তা থাকলে ধাতব রিংও ব্যবহার করা যেতে পারে।
6. চ্যানেলটি মসৃণ এবং প্রবাহ সহগ ছোট।সিলিং পৃষ্ঠটি মাঝারি দ্বারা কম ঘষে এবং ক্ষয়প্রাপ্ত হয়।
7. সিলিং পৃষ্ঠটি খাদ ইস্পাত বা সিমেন্টযুক্ত কার্বাইড দিয়ে তৈরি, ভাল পরিধান প্রতিরোধের এবং স্ক্র্যাচ প্রতিরোধের সাথে।
8. নমনীয় গ্রাফাইট প্যাকিং নির্ভরযোগ্য sealing এবং হালকা এবং নমনীয় অপারেশন সঙ্গে, গৃহীত হয়.
9. মাধ্যমের প্রবাহের দিকটি সীমাহীন, প্রবাহকে ব্যাহত না করে এবং চাপ কমিয়ে দেয়।
10. ইউটিলিটি মডেলের সহজ আকৃতি, ছোট কাঠামোগত দৈর্ঘ্য, ভাল উত্পাদনযোগ্যতা এবং ব্যাপক প্রয়োগের পরিসরের সুবিধা রয়েছে।
| ডিএন | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | |
| এল | F4 | 140 | 150 | 170 | 180 | 190 | 200 | 210 | 230 | 250 | 270 | 290 | 310 | 330 | 350 | 390 | |
| F5 | 240 | 250 | 270 | 280 | 300 | 325 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 800 | ||
| এইচ | 1.0mpa | 284 | 294 | ৩৩৩ | 383 | 494 | 522 | 598 | 729 | 880 | 1046 | 1258 | 1385 | 1554 | 1688 | 2150 | 2550 |
| 1.6 এমপিএ | 305 | 345 | 397 | 463 | 536 | 614 | 760 | 921 | 1074 | 1248 | 1382 | 1583 | 1820 | 2218 | 2616 | ||
| ডি | 1.0mpa | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 395 | 445 | 505 | 565 | 615 | 670 | 780 | 895 |
| 1.6 এমপিএ | 405 | 460 | 520 | 580 | 640 | 715 | 840 | 910 | |||||||||
| D1 | 1.0mpa | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 350 | 400 | 460 | 51S | 565 | 620 | 725 | 840 |
| 1.6 এমপিএ | 355 | 410 | 470 | 525 | 585 | 650 | 770 |
| নকশা এবং উত্পাদন | DIN 3352 F4/F5 |
| মুখোমুখি | DIN 3202/ ISO5752 |
| ফ্ল্যাঞ্জ শেষ | DIN2501/GB-17241 |
| পরীক্ষা | DIN3230/JB-T9092 |
