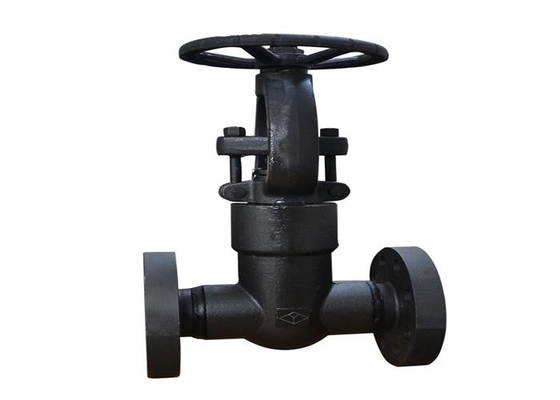

নকল ইস্পাত A105 উচ্চ চাপ 1.6/2.5/4.0/6.4 MPa রাইজিং স্টেম ফ্ল্যাঞ্জড গেট ভালভ

ব্যবহার

নকল ইস্পাত গেট ভালভ বলতে সেই গেট ভালভকে বোঝায় যার চাপ বহনকারী ভালভের বডি এবং বনেট নকল।নকল ইস্পাত গেট ভালভের খোলার এবং বন্ধ করার অংশগুলির চলাচলের দিকটি তরল দিকের দিকে লম্ব।নকল ইস্পাত গেট ভালভ শুধুমাত্র সম্পূর্ণরূপে খোলা এবং বন্ধ করা যেতে পারে, এবং সামঞ্জস্য বা থ্রোটল করা যাবে না;এই সিরিজের ভালভগুলি প্রধানত পেট্রোলিয়াম, রাসায়নিক শিল্প, পাওয়ার স্টেশন এবং অন্যান্য শিল্পগুলিতে পাইপলাইন কাটা বা সংযোগ করতে এবং সিস্টেমের স্বাভাবিক ক্রিয়াকলাপ বজায় রাখতে ব্যবহৃত হয়।

কাজ নীতি

ভালভ বন্ধ করা: হাতের চাকা বা অন্য ড্রাইভিং ডিভাইসটিকে ঘড়ির কাঁটার দিকে ঘুরিয়ে দিন এবং ভালভ রড নাট ভালভ বন্ধ করতে ভালভ রডটিকে নীচের দিকে চালিত করে।

ভালভ খোলা: হাতের চাকা বা অন্যান্য ড্রাইভিং ডিভাইসটিকে ঘড়ির কাঁটার বিপরীত দিকে ঘোরান এবং ভালভ রড নাট ভালভ খুলতে ভালভ রডটিকে উপরের দিকে চালিত করে।

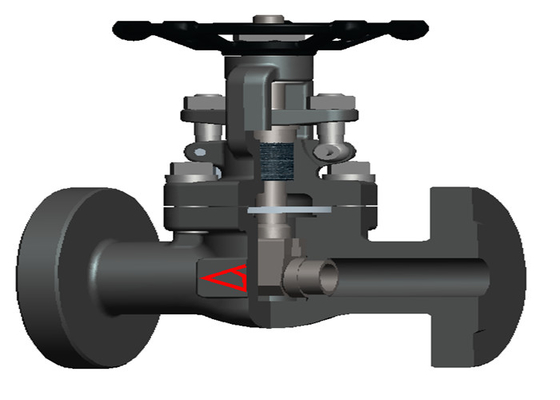

অবকাঠামো বৈশিষ্ট্য

1. ভালভ স্টেম সীল প্যাকিং + উপরের সীল এর ডবল সীল নকশা মাধ্যমে উপলব্ধি করা হয়.
2 ভালভ রড এবং রাম একটি "t" কাঠামোতে সংযুক্ত, যা ইনস্টল করা সহজ।এছাড়াও, ভালভের রডের মাথাটি গোলাকার হওয়ার জন্য ডিজাইন করা হয়েছে, যাতে ভালভ বন্ধ হয়ে গেলে, ভালভ রড এবং রাম একটি স্ব-কেন্দ্রিক ফাংশন সহ বিন্দুর সংস্পর্শে থাকে।
3 ভালভ বডি র‍্যাম স্ট্রোক নির্দেশিকা উপলব্ধি করতে স্লট কাঠামো গ্রহণ করে এবং খোলা এবং বন্ধ করার প্রক্রিয়ার সময় রাম এবং ভালভ সিট সিলিং রিংয়ের মধ্যে ঘর্ষণ হ্রাস পায়।
4 ভালভ বডি এবং বনেট টেনন এবং খাঁজ পৃষ্ঠ দ্বারা সংযুক্ত থাকবে, যা প্রিলোডের অধীনে ধাতব সর্পিল ক্ষত গ্যাসকেটের এক্সটেনশন এবং অতিরিক্ত চাপের বিকৃতি কমাতে পারে।
5 ভালভ সীট কম্প্যাক্ট এবং কার্যকরী ফিট নিশ্চিত করতে সম্প্রসারণ কাঠামো গ্রহণ করে।
6 চলমান জয়েন্টটি বোল্ট, বাদাম এবং পিন দ্বারা সংযুক্ত।এটির সুবিধাজনক ইনস্টলেশন, সাধারণ কাঠামো, শক্তিশালী স্থায়িত্ব এবং দীর্ঘ পরিষেবা জীবনের সুবিধা রয়েছে।

প্রধান অংশগুলির উপাদান

শেল উপাদান প্রযোজ্য মাঝারি এবং তাপমাত্রা পরিসীমা

দ্রষ্টব্য: যখন মাধ্যমটি দাহ্য এবং বিস্ফোরক হয়, তখন পাইপলাইন সিস্টেমের কাজের তাপমাত্রা সীমিত হতে হবে।

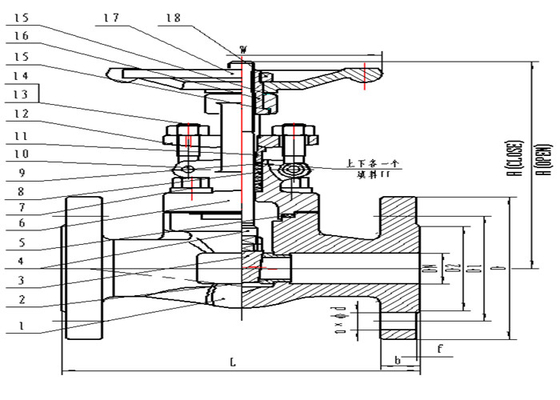

প্রধান সংযোগের মাত্রা এবং সামগ্রিক মাত্রা
