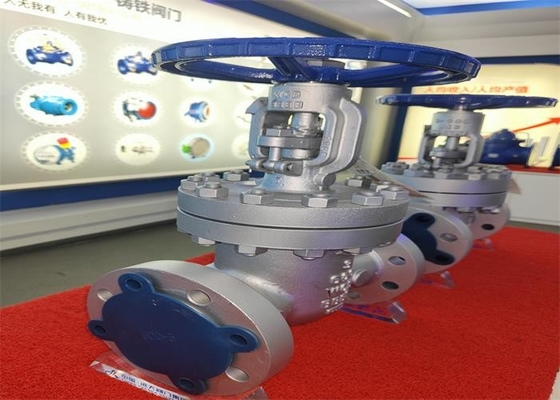

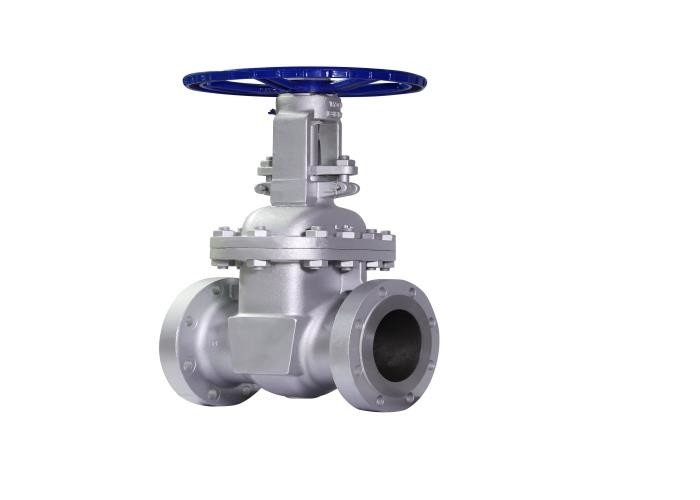

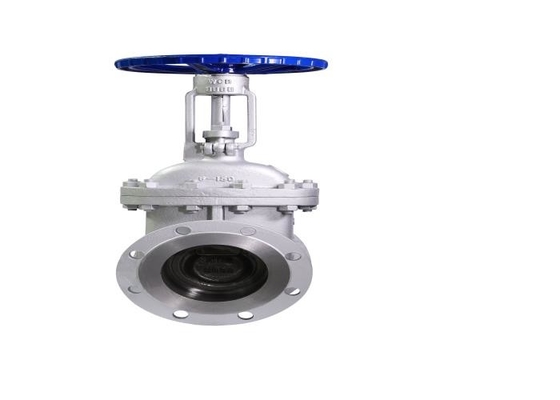

API কাস্ট স্টিল রিন্সিং স্টেম 150LB প্রেসার DN50-DN600 ফ্ল্যাঞ্জড গেট ভালভ

কাঠামো এবং কর্মের নীতি



1. ভালভ ফ্ল্যাঞ্জ সংযুক্ত;
2. ভালভটি ভালভ বডি, বনেট, গেট, ভালভ রড, হাতের চাকা এবং অন্যান্য অংশ নিয়ে গঠিত।হাতের চাকা ঘোরানোর মাধ্যমে,
ভালভ রড উঠে বা পড়ে, এইভাবে রামটিকে উঠতে বা পড়ে যাওয়ার দিকে চালিত করে, তরলের সাথে একটি রৈখিক স্থানচ্যুতি লম্ব করে,
খোলা এবং বন্ধ করার উদ্দেশ্য অর্জন করা।


ভালভ বৈশিষ্ট্য



① ভালভটি সম্পূর্ণ খোলা অবস্থায় থাকলে হাতের চাকাটি অপসারণ করার অনুমতি দেওয়া হয়;
② গ্রাহকের চাহিদা অনুযায়ী ফিলারটি বিভিন্ন উপকরণ এবং কাঠামোর সাথে প্রতিস্থাপিত করা যেতে পারে;
③ মাঝারি গ্যাসকেট ধাতব ঢেউতোলা গ্যাসকেট গ্রহণ করে, যার সিলিং কার্যক্ষমতা এবং দীর্ঘতর পরিষেবা জীবন রয়েছে এবং বারবার বিচ্ছিন্ন এবং ব্যবহার করা যেতে পারে;
④ ভালভ বডির অভ্যন্তরে অবিচ্ছেদ্য গাইড রেলটি নিশ্চিত করতে পারে যে খোলা এবং বন্ধ করার সময় রামটি যে কোনও অবস্থানে কেন্দ্রীভূত থাকে
⑤ ভালভ রড এবং রাম এর মধ্যে সংযোগের শক্তি ভালভ রড থ্রেডের শক্তিকে ছাড়িয়ে গেছে;
⑥ অ্যান্টি ব্লো আউট ভালভ রডটি একটি শঙ্কুযুক্ত উপরের সিলিং পৃষ্ঠের সাথে ডিজাইন করা হয়েছে, যা ভালভ সম্পূর্ণরূপে খোলার সময় ভালভ কভারের কাছাকাছি থাকে;
⑦ ইলাস্টিক ওয়েজ গেট সিট রিং এর পৃষ্ঠের বিকৃতি এবং পাইপলাইন স্ট্রেসের কারণে ভালভ বডির বিকৃতির ক্ষতিপূরণ দিতে পারে;
ভালভ সিট রিং সীল ঢালাই দ্বারা ইনস্টল করা হয়, যা গ্রাহকের প্রয়োজনীয়তা অনুযায়ী বিভিন্ন উপকরণের সিলিং পৃষ্ঠগুলিকে ঢালাই করতে পারে।


স্টোরেজ, ইনস্টলেশন এবং ব্যবহারে সতর্কতা


1. ভালভ একটি শুকনো গুদামে সংরক্ষণ করা হবে এবং খোলা বাতাসে সংরক্ষণ করা হবে না।
2. দীর্ঘমেয়াদী স্টোরেজের জন্য, এটি নিয়মিত রক্ষণাবেক্ষণ করা উচিত।
3. ভালভ কোনো পাইপলাইনে ইনস্টল করা যেতে পারে.
4. ইনস্টলেশনের আগে চাপ পরীক্ষা করা হবে এবং এটি প্রয়োজনীয়তা পূরণ করার পরেই ইনস্টলেশন করা যেতে পারে।
5. ইনস্টলেশনের আগে পাইপ এবং ভালভ গহ্বর পরিষ্কার করুন।
6. হাতের চাকা উত্তোলনের জন্য ব্যবহার করা যাবে না।
7. ইনস্টলেশনের পরে পণ্যটি বড় বাহ্যিক শক্তির শিকার হবে না।
8. অপারেটিং শর্ত কর্মক্ষমতা স্পেসিফিকেশন প্রয়োজনীয়তা সঙ্গে সামঞ্জস্যপূর্ণ হতে হবে.
9. হাতের চাকাটি ঘড়ির কাঁটার দিকে ঘুরিয়ে বন্ধ করুন এবং খোলার জন্য উল্টো দিকে।


রূপরেখা এবং সংযোগ পরিমাপ
