পণ্যের বিবরণ:
প্রদান:
|
| শরীর উপাদান: | কার্বন ইস্পাত | সংযোগ: | ফ্ল্যাঞ্জ শেষ |
|---|---|---|---|
| প্রকার: | os&y | স্ট্যান্ডার্ড বা অমানক: | স্ট্যান্ডার্ড |
| রঙ: | গ্রাহকের অনুরোধ, সাদা | মধ্যম: | জল তেল গ্যাস |
| শক্তি: | ম্যানুয়াল | চাপ: | মাঝারি চাপ |

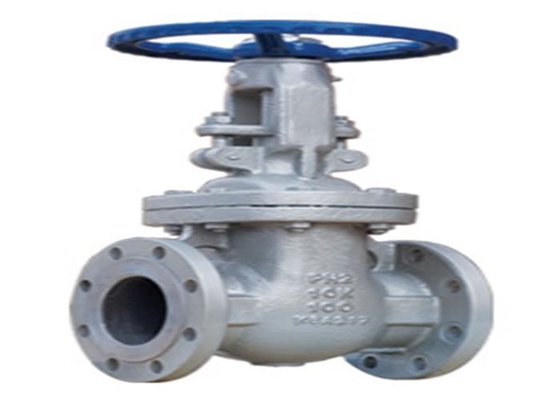

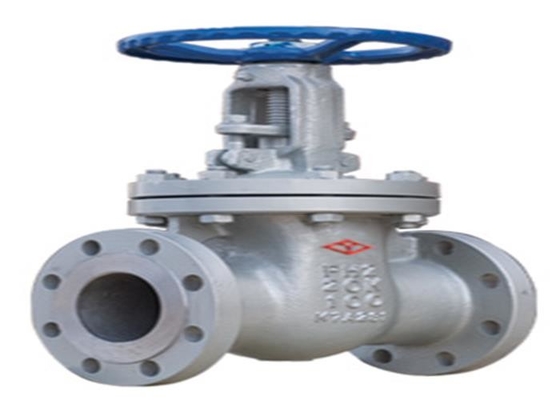

| লক্ষণীয় করা: | কাস্ট স্টিল 4 ফ্ল্যাঞ্জড গেট ভালভ,রাইজিং স্টেম 4 ফ্ল্যাঞ্জড গেট ভালভ,dn100 গেট ভালভ ফ্ল্যাঞ্জ |
||
পণ্যটি সরঞ্জাম বা পাইপলাইন খোলার এবং বন্ধ করার জন্য ব্যবহৃত হয়;থ্রটলিং জন্য অনুমোদিত নয়
1. ভালভ ফ্ল্যাঞ্জ সংযুক্ত এবং KS B 2361 মান মেনে চলে।
2. ভালভটি ভালভ বডি, বনেট, গেট, ভালভ রড, হাতের চাকা এবং অন্যান্য অংশ নিয়ে গঠিত।হাতের চাকা ঘোরানোর মাধ্যমে, ভালভের রড উঠে যায় বা পড়ে যায়, যাতে গেটটি উঠতে বা পড়ে যেতে পারে এবং খোলা এবং বন্ধের উদ্দেশ্য অর্জনের জন্য তরলটির সাথে একটি রৈখিক স্থানচ্যুতিকে লম্ব করে তোলে।
| সম্ভাব্য ব্যর্থতা | ব্যর্থতার কারণ | নির্মূল পদ্ধতি |
| sealing পৃষ্ঠ ফুটো | 1. সিলিং পৃষ্ঠের মধ্যে ময়লা এবং অন্যান্য বস্তু মিশ্রিত হয়। | 1 সিলিং পৃষ্ঠের ময়লা পরিষ্কার করুন। |
| 2. sealing পৃষ্ঠ ক্ষতিগ্রস্ত হয়. | 2. আবার sealing পৃষ্ঠ সংশোধন করুন. | |
| প্যাকিং ফুটো | 1. প্যাকিং কভার কম্প্যাক্ট করা হয় না. | 1. প্যাকিং কম্প্রেস করতে সমানভাবে বাদাম আঁট. |
| 2. অপর্যাপ্ত প্যাকিং। | 2. ফিলার যোগ করুন। | |
| 3. প্যাকিং ব্যর্থতা. | 3. নতুন প্যাকিং সঙ্গে প্রতিস্থাপন. | |
| ফ্ল্যাঞ্জ সংযোগ সিলিং পৃষ্ঠের ফুটো | 1. ফ্ল্যাঞ্জ বোল্টগুলি শক্ত করা হয় না বা নিবিড়তা অসম হয় | 1. বোল্টগুলিকে সমানভাবে এবং প্রতিসমভাবে আঁটসাঁট করুন। |
| 2. সংযোগ sealing পৃষ্ঠ ক্ষতিগ্রস্ত হয় | 2. ফ্ল্যাঞ্জ সিলিং পৃষ্ঠটি পুনরায় ফিনিশ করুন। |
| টাইপ | ডিএন | এল | ডি | D1 | D2 | বি ফল | Z-Φd | হমিন | Hmax | D0 |
|
Z41H-10K
|
50 | 178 | 155 | 120 | 96 | 16-2 | 4-Φ19 | 320 | 381 | 200 |
| 65 | 190 | 175 | 140 | 116 | 18-2 | 4-Φ19 | 346 | 425 | 200 | |
| 80 | 203 | 185 | 150 | 126 | 18-2 | 8-Φ19 | 395 | 489 | 240 | |
| 100 | 229 | 210 | 175 | 151 | 18-2 | 8-Φ19 | 436 | 547 | 280 | |
| 125 | 254 | 250 | 210 | 182 | 20-2 | 8-Φ23 | 510 | 650 | 320 | |
| 150 | 267 | 280 | 240 | 212 | 22-2 | 8-Φ23 | 570 | 730 | 320 | |
| 200 | 292 | 330 | 290 | 262 | 22-2 | 12-Φ23 | 710 | 920 | 360 | |
| 250 | 330 | 400 | 355 | 324 | 24-2 | 12-Φ25 | 884 | 1147 | 400 | |
| 300 | 356 | 445 | 400 | 368 | 24-3 | 16-Φ25 | 1023 | 1334 | 450 |
