পণ্যের বিবরণ:
প্রদান:
|
| পণ্যের নাম: | Flanged সুইং চেক ভালভ | পোর্ট সাইজ: | DN50~DN500 |
|---|---|---|---|
| চাপ: | 1.6 mpa | শক্তি: | অ |
| উপাদান: | Iron; লোহা; Ductile iron নমনীয় লোহা | গঠন: | চেক, সুইং |
| মিডিয়া: | জল | রঙ: | গ্রাহকের অনুরোধ, নীল |
| লক্ষণীয় করা: | dn500 ফ্ল্যাঞ্জ চেক ভালভ,উল্লম্ব পাইপ ফ্ল্যাঞ্জ চেক ভালভ,জিবি স্ট্যান্ডার্ড ফ্ল্যাঞ্জড সুইং চেক ভালভ |
||
এই ভালভের উদ্দেশ্য হল কাউন্টারকারেন্ট থেকে সমস্ত ধরণের পাইপলাইন বা সরঞ্জামের মাধ্যমটিকে প্রতিরোধ করা এবং এটি একমুখী খোলা এবং বন্ধ করার জন্য ব্যবহৃত হয়

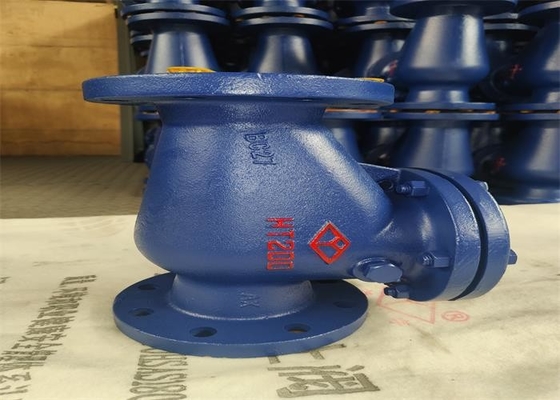

1. এই ভালভটি gb/t 13932 মান অনুসারে একটি ফ্ল্যাঞ্জ সংযুক্ত লোহার সুইং চেক ভালভ।

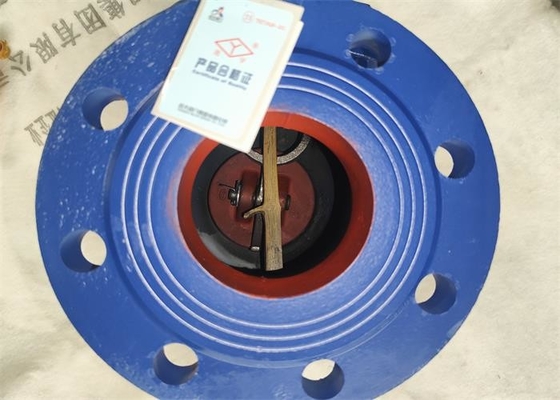

2. এই ভালভটি ভালভ বডি, ভালভ কভার, ভালভ ডিস্ক, রকার এবং রকার শ্যাফ্ট এবং অন্যান্য অংশ নিয়ে গঠিত।এই ভালভ স্বয়ংক্রিয়ভাবে তরল ব্যাকফ্লো প্রতিরোধ করতে পারে।এই ভালভের ভালভ ডিস্কটি তরল চাপের ক্রিয়ায় খোলা হয় এবং তরল খাঁড়ি থেকে আউটলেটের দিকে প্রবাহিত হয়।যখন খাঁড়ি চাপ আউটলেট চাপের চেয়ে কম হয়, তখন ভালভ ডিস্কটি স্বয়ংক্রিয়ভাবে তরল চাপের পার্থক্য, এর নিজস্ব মাধ্যাকর্ষণ এবং মাঝারি ব্যাকফ্লো প্রতিরোধের অন্যান্য কারণের ক্রিয়ায় বন্ধ হয়ে যায়।
| টাইপ | নামমাত্র | আকার (মিমি) | ||||||
| ডিএন | এল | এইচ | ডি | D1 | D2 | বি ফল | Z-φ | |
| H44T-16 | 40 | 200 | 150 | 110 | 85 | 19-3 | 4*19 | |
| 50 | 230 | 165 | 125 | 100 | 19-3 | 4*19 | ||
| 65 | 290 | 185 | 145 | 120 | 19-3 | 4*19 | ||
| 80 | 310 | 200 | 160 | 135 | 20-3 | 8*19 | ||
| 100 | 350 | 165 | 220 | 180 | 156 | 20-3 | 8*19 | |
| 125 | 400 | 192 | 250 | 210 | 184 | 21-3 | 8*19 | |
| 150 | 480 | 216 | 285 | 240 | 211 | 21-3 | 8*23 | |
| 200 | 495 | 254 | 340 | 295 | 266 | 23-3 | 12*23 | |
| 250 | 622 | 294 | 405 | 355 | 319 | 22-3 | 12*28 | |
| 300 | 698 | 350 | 460 | 410 | 370 | 28-4 | 12*28 | |
| 350 | 787 | 395 | 520 | 470 | 429 | 30-4 | 16*28 | |
| 400 | 914 | 449 | 580 | 525 | 480 | 32-4 | 16*31 | |
| নামের অংশ | উপাদান |
| বডি, বনেট, ডিস্ক | QT450-10/HT200 |
| কান্ড | QT450-10 |
| খাদ | 35, স্টেইনলেস স্টীল |
| মোড়ক | XB300 |
| পিন খাদ | 35, স্টেইনলেস স্টীল |
| বল্টু বাদাম | 25/35 |
