পণ্যের বিবরণ:
প্রদান:
|

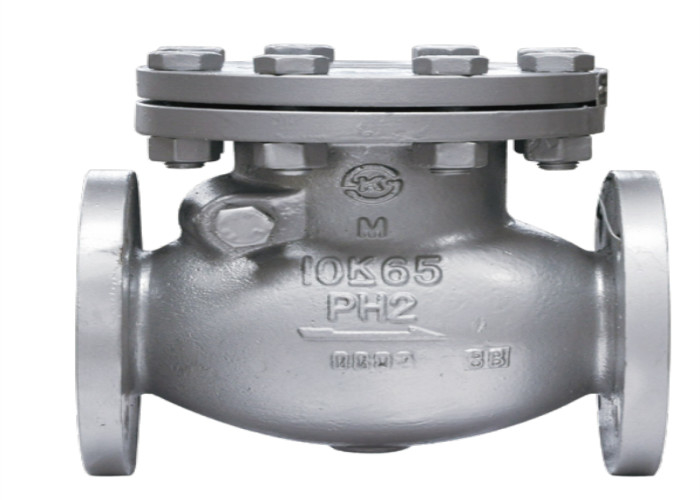

| পণ্যের নাম: | Flanged সুইং চেক ভালভ | মিডিয়া: | জল, বাষ্প |
|---|---|---|---|
| শক্তি: | অ | রঙ: | গ্রাহকের অনুরোধ, |
| শরীর উপাদান: | কার্বন ইস্পাত | সংযোগ: | ফ্ল্যাঞ্জ শেষ, আরএফ |
| কাজ তাপমাত্রা: | -20- 180° সে | টাইপ: | চেক, সুইং |
| লক্ষণীয় করা: | কোরিয়া স্ট্যান্ডার্ড সুইং চেক ভালভ ফ্ল্যাঞ্জড,50 মিমি সুইং চেক ভালভ ফ্ল্যাঞ্জড,কার্বন স্টিল ফ্ল্যাঞ্জড সুইং চেক ভালভ |
||
এই ভালভটি শুধুমাত্র বিভিন্ন পাইপলাইন বা সরঞ্জামে মাধ্যমের বিপরীত প্রবাহ রোধ করতে এবং এক দিকে খোলা এবং বন্ধ করতে ব্যবহৃত হয়।
-ডিজাইন এবং উত্পাদন: KS B 2361 flanged ঢালাই ইস্পাত ভালভ
· কাঠামোর দৈর্ঘ্য: KS B 2361 ফ্ল্যাঞ্জযুক্ত ঢালাই ইস্পাত ভালভ
· সংযোগকারী প্রান্ত: KS B 2361 ফ্ল্যাঞ্জযুক্ত ঢালাই ইস্পাত ভালভ
· পরিদর্শন এবং পরীক্ষা: ভালভ পরিদর্শনের জন্য KS b2304 সাধারণ নিয়ম
| টাইপ |
আকার |
|||||||
| এল | ডি | D1 | D2 | বি ফল | জেড-এফডি | এইচ | ||
| H44H-16C | 50 | 203 | 155 | 120 | 96 | 16-2 | 4-Ф19 | 160 |
| 65 | 216 | 175 | 140 | 116 | 18-2 | 4-Ф19 | 175 | |
| 80 | 241 | 185 | 150 | 126 | 18-2 | 8-Ф19 | 190 | |
| 100 | 292 | 210 | 175 | 151 | 18-2 | 8-Ф19 | 215 | |
| 125 | 330 | 250 | 210 | 182 | 20-2 | 8-Ф23 | 240 | |
| 150 | 356 | 280 | 240 | 212 | 22-2 | 8-Ф23 | 255 | |
| 200 | 495 | 330 | 290 | 262 | 22-2 | 12-Ф23 | 295 | |
| 250 | 622 | 400 | 355 | 324 | 24-2 | 12-Ф25 | 340 | |
| 300 | 698 | 445 | 400 | 368 | 24-3 | 16-Ф25 | 390 | |
1. এই ভালভটি KS B 2361 মান অনুযায়ী ফ্ল্যাঞ্জ সংযুক্ত।
2. এই ভালভটি ভালভ বডি, ভালভ কভার, ভালভ ডিস্ক, রকার এবং রকার শ্যাফ্ট এবং অন্যান্য অংশ নিয়ে গঠিত।ভালভ ডিস্ক স্বয়ংক্রিয়ভাবে তরল ব্যাকফ্লো প্রতিরোধ করতে পারে।এই ভালভের ভালভ ডিস্কটি তরল চাপের ক্রিয়ায় খোলা হয় এবং তরল খাঁড়ি থেকে আউটলেটের দিকে প্রবাহিত হয়।যখন খাঁড়ি চাপ আউটলেট চাপের চেয়ে কম হয়, তখন ভালভ ডিস্কটি স্বয়ংক্রিয়ভাবে তরল চাপের পার্থক্য, এর নিজস্ব মাধ্যাকর্ষণ এবং মাঝারি ব্যাকফ্লো প্রতিরোধের অন্যান্য কারণের ক্রিয়ায় বন্ধ হয়ে যায়।
1. ভালভ একটি শুকনো গুদামে স্থাপন করা উচিত এবং খোলা বাতাসে সংরক্ষণ করা হবে না।
2. এটি দীর্ঘ সময়ের জন্য সংরক্ষণ করা হলে, এটি নিয়মিত রক্ষণাবেক্ষণ করা উচিত।
3. কাজের শর্তাবলী কর্মক্ষমতা নির্দিষ্টকরণের প্রয়োজনীয়তা পূরণ করবে।
4. ইনস্টলেশনের আগে চাপ পরীক্ষা করা হবে, এবং এটি প্রয়োজনীয়তা পূরণ করার পরেই ইনস্টলেশন করা যেতে পারে।
5. ইনস্টলেশনের আগে পাইপ এবং ভালভের ভিতরের গহ্বর পরিষ্কার করুন।
6. ইনস্টলেশনের পরে, পণ্যটি বৃহৎ বাহ্যিক শক্তির অধীন হওয়া উচিত নয়।
7. ভালভ সাধারণত অনুভূমিক পাইপলাইনে ইনস্টল করা হয়, তবে এটি উল্লম্ব পাইপলাইন বা আনত পাইপলাইনেও ইনস্টল করা যেতে পারে।লক্ষ্য করুন যে মাঝারি প্রবাহের দিকটি ভালভ বডিতে তীরের দিকের সাথে সামঞ্জস্যপূর্ণ।
