পণ্যের বিবরণ:
প্রদান:
|

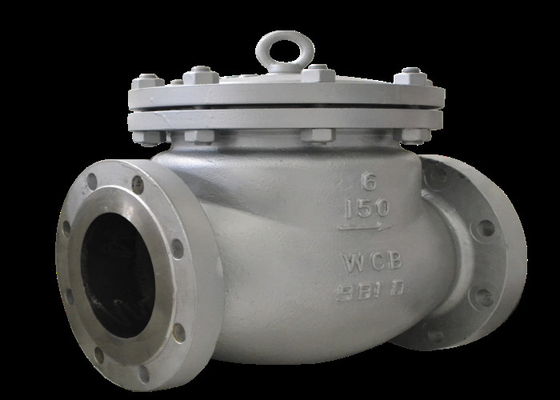

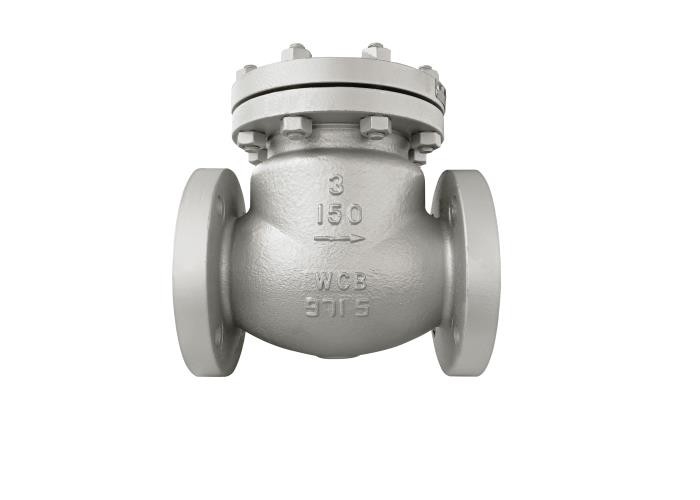

| পণ্যের নাম: | সুইং চেক ভালভ | রঙ: | গ্রাহকের অনুরোধ, গ্রে |
|---|---|---|---|
| স্ট্যান্ডার্ড: | API | শরীর উপাদান: | কার্বন ইস্পাত |
| সংযোগ: | ফ্ল্যাঞ্জ শেষ, আরএফ | আকার: | DN50-300 |
| চাপ: | মাঝারি চাপ, ক্লাস150LB~Class2500LB | মিডিয়ার তাপমাত্রা: | মাঝারি তাপমাত্রা, উচ্চ তাপমাত্রা |
| লক্ষণীয় করা: | ঢালাই ইস্পাত ফ্ল্যাঞ্জযুক্ত সুইং চেক ভালভ,3 ইঞ্চি ফ্ল্যাঞ্জযুক্ত সুইং চেক ভালভ,3 ইঞ্চি সুইং চেক ভালভ ফ্ল্যাঞ্জযুক্ত |
||
ভালভটি ভালভ বডি, ভালভ কভার, ভালভ ডিস্ক, রকার এবং অন্যান্য অংশ নিয়ে গঠিত।ভালভ ডিস্ক স্বয়ংক্রিয়ভাবে তরল ব্যাকফ্লো প্রতিরোধ করতে পারে।ভালভের ভালভ ডিস্কটি তরল চাপের ক্রিয়ায় খোলা হয় এবং তরল খাঁড়ি থেকে আউটলেটের দিকে প্রবাহিত হয়।যখন খাঁড়ি চাপ আউটলেট চাপের চেয়ে কম হয়, তখন ভালভ ডিস্কটি স্বয়ংক্রিয়ভাবে তরল চাপের পার্থক্য, এর নিজস্ব মাধ্যাকর্ষণ এবং অন্যান্য কারণগুলির ক্রিয়াকলাপে বন্ধ হয়ে যায় যাতে মাধ্যমটিকে প্রবাহিত হতে বাধা দেয়।
| আকার | এল | ডি | D1 | D2 | বি ফল | জেড-এফডি | এইচ |
| 2＂ | 203 | 150 | 120.7 | 92.1 | 17.5-2 | 4-Ф19 | 150 |
| 2.5 | 216 | 180 | 139.7 | 105 | 20.7-2 | 4-Ф19 | 168 |
| ৩ | 241 | 190 | 152.4 | 127 | 22.3-2 | 4-Ф19 | 179 |
| 4 | 292 | 230 | 190.5 | 157 | 22.3-2 | 8-Ф19 | 233 |
| ৫ | 330 | 255 | 215.9 | 185.7 | 23-2 | 8-Ф22.2 | 253 |
| ৬ | 356 | 280 | 241.3 | 216 | 23.9-2 | 8-Ф22.2 | 297 |
| ৮ | 495 | 345 | 298.5 | 270 | 28-2 | 8-Ф22.2 | ৩৩৪ |
| 10 | 622 | 405 | 362 | 323.8 | 28.6-2 | 12-Ф25.4 | 395 |
| 12 | 698 | 485 | 431.8 | 381 | 30.2-2 | 12-Ф25.4 | 451 |
| নামের অংশ | অংশ উপাদান |
| শরীর, বনেট, বন্ধনী, রকার | ASTM A216 WCB |
| নলাকার পিন | ASTM A276 410 |
| ডিস্ক | ASTM A105/ASTM A216 WCB |
| সম্ভাব্য ত্রুটি | ব্যর্থতার কারণ | নির্মূল পদ্ধতি |
| ফ্ল্যাঞ্জ সিলিং পৃষ্ঠের ফুটো |
1. বোল্ট শক্ত করা হয় না। 2. গ্যাসকেট ভাঙ্গা বা ব্যর্থ হয়েছে। |
1. বোল্টগুলিকে সমানভাবে এবং প্রতিসমভাবে শক্ত করুন। 2. গ্যাসকেট প্রতিস্থাপন করুন। |
| sealing পৃষ্ঠ ফুটো |
1. সিলিং পৃষ্ঠের মধ্যে ময়লা এবং অন্যান্য বিষয়গুলি মিশ্রিত হয়। 2. sealing পৃষ্ঠ ক্ষতিগ্রস্ত হয়. |
1 সিলিং পৃষ্ঠ পরিষ্কার করুন. 2. সিলিং পৃষ্ঠ ছাঁটা বা অংশ প্রতিস্থাপন. |
ডিজাইন এবং উত্পাদন: API 594-2017 ফ্ল্যাঞ্জ, লগ, বাট ওয়েল্ডিং এবং বাট ওয়েল্ডিং চেক ভালভ
· কাঠামোর দৈর্ঘ্য: API 594-2017 ফ্ল্যাঞ্জ, লগ, বাট ওয়েল্ডিং এবং বাট ওয়েল্ডিং চেক ভালভ
· সংযোগ শেষ: ASME b16.5-2017 ভালভ গঠন দৈর্ঘ্য
· পরিদর্শন এবং পরীক্ষা: API 598-2016 পরিদর্শন এবং ভালভের পরীক্ষা
চাপ তাপমাত্রা রেটিং: ASME B16.34 ফ্ল্যাঞ্জযুক্ত থ্রেডেড এবং ঢালাই ভালভ
