পণ্যের বিবরণ:
প্রদান:
|

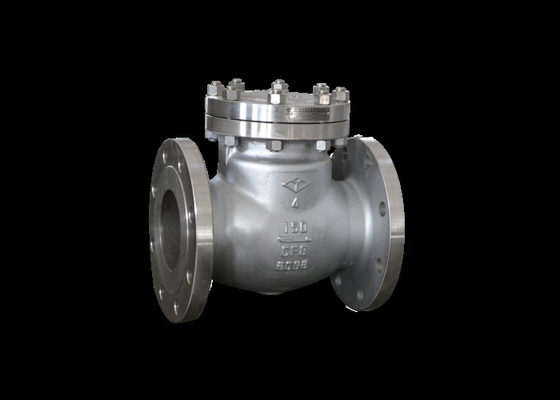

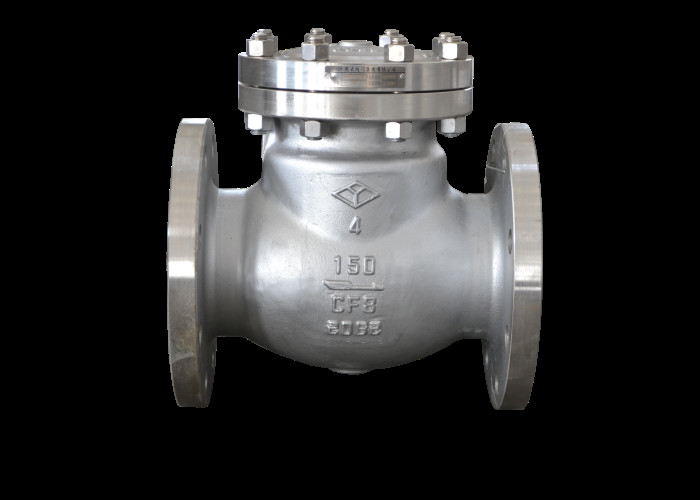

| পণ্যের নাম: | সুইং চেক ভালভ | রঙ: | গ্রাহকের অনুরোধ |
|---|---|---|---|
| মিডিয়া: | জল, তেল, বাষ্প | শরীর উপাদান: | মরিচা রোধক স্পাত |
| সংযোগ: | ফ্ল্যাঞ্জ শেষ, আরএফ | কাজ তাপমাত্রা: | -29℃~425℃ |
| টাইপ: | দোলনা | চাপ: | 150LB |
| লক্ষণীয় করা: | 150lb চাপ সুইং চেক ভালভ flanged,স্টেইনলেস স্টীল সুইং চেক ভালভ flanged,150lb চাপ ফ্ল্যাঞ্জযুক্ত সুইং চেক ভালভ |
||
এই ভালভটি শুধুমাত্র বিভিন্ন পাইপলাইন বা সরঞ্জামে মাধ্যমের বিপরীত প্রবাহ প্রতিরোধ করতে এবং একটি পথ খোলা ও বন্ধ করতে ব্যবহৃত হয়।
| আকার | এল | ডি | D1 | D2 | বি ফল | জেড-এফডি | এইচ |
| 2＂ | 203 | 152.4 | 120.7 | 92.1 | 19.5-1.6 | 4-Ф19 | 133 |
| 2.5 | 216 | 177.8 | 139.7 | 105 | 22.5-1.6 | 4-Ф19 | 152.5 |
| ৩ | 241 | 190 | 152.4 | 127 | 24-1.6 | 4-Ф19 | 161 |
| 4 | 292 | 228.6 | 190.5 | 157 | 24-1.6 | 8-Ф19 | 211 |
| ৫ | 330 | 254 | 215.9 | 185.7 | 24-1.6 | 8-Ф22.2 | 232 |
| ৬ | 356 | 279.4 | 241.3 | 216 | 25.5-16 | 8-Ф22.2 | 254 |
| ৮ | 495 | 342.9 | 298.5 | 270 | 29-1.6 | 8-Ф22.2 | 294 |
| ফ্ল্যাঞ্জ শেষ | ANSI B 16.5 |
| মুখোমুখি | ASME B 16.1 |
| নকশা এবং উত্পাদন | ASME B 16.34 |
| নামমাত্র চাপ | 150 পাউন্ড |
| নরকের পরীক্ষা (জল) | 3.0 mpa |
| সীল পরীক্ষা (জল) | 2.2 mpa |
| উপযুক্ত তাপমাত্রা | তাপমাত্রা ≤ 150 ℃ |
| উপযুক্ত চাপ | চাপ <150LB। |
| উপযুক্ত মাধ্যম | জল, বাষ্প, তেল এবং নাইট্রিক অ্যাসিড ক্ষয়কারী তরল |
1. স্টোরেজ, ইনস্টলেশন এবং ব্যবহারের নির্দেশাবলী 1. ভালভ একটি শুকনো গুদামে সংরক্ষণ করা হবে, এবং ধুলো-প্রমাণ এবং জলরোধী প্রস্তুতি তৈরি করা হবে।খোলা বাতাসে সংরক্ষণ করা কঠোরভাবে নিষিদ্ধ।
2. দীর্ঘমেয়াদী স্টোরেজের জন্য, এটি নিয়মিত রক্ষণাবেক্ষণ করা হবে।
3. ইনস্টলেশনের আগে, চাপ পরীক্ষা করা ভালভের মডেল এবং স্পেসিফিকেশন সামঞ্জস্যপূর্ণ কিনা তা পরীক্ষা করুন, ভালভের ভিতরে এবং বাইরে পরিষ্কার করুন, ভালভ নমনীয়ভাবে ঘোরে কিনা এবং সিলিং পৃষ্ঠ ক্ষতিগ্রস্ত হয়েছে কিনা তা পরীক্ষা করুন।নিশ্চিতকরণের পরে, ইনস্টলেশন করা যেতে পারে।
4. যে পাইপলাইন বা সরঞ্জামগুলিতে ভালভ ইনস্টল করা আছে তা প্রথমে ফ্লাশ বা পরিষ্কার করতে হবে যাতে পাইপলাইনে তেল, ওয়েল্ডিং স্ল্যাগ এবং অন্যান্য বিচিত্র জিনিসগুলিকে সরিয়ে ফেলা হয় যাতে ভালভ সিলিং পৃষ্ঠে আঁচড় না লাগে৷
5. ভালভ ম্যানুয়ালি লোড এবং আনলোড করার সময়, এটি বাতিল করা নিষিদ্ধ।
6. ভালভ সাধারণত অনুভূমিক পাইপলাইনে ইনস্টল করা হয়, এবং উল্লম্ব পাইপলাইনে ইনস্টল করা যাবে না।লক্ষ্য করুন যে মাঝারি প্রবাহের দিকটি ভালভ বডিতে তীরের দিকের সাথে সামঞ্জস্যপূর্ণ।
7. ইনস্টলেশনের আগে চাপ পরীক্ষা করা হবে এবং এটি প্রয়োজনীয়তা পূরণ করলেই ইনস্টলেশন করা যেতে পারে।
8. ইনস্টলেশনের পরে পণ্যটি বৃহৎ বাহ্যিক শক্তির শিকার হবে না।
9. অপারেটিং শর্তাবলী কর্মক্ষমতা নির্দিষ্টকরণের প্রয়োজনীয়তার সাথে সামঞ্জস্যপূর্ণ হতে হবে।
