পণ্যের বিবরণ:
প্রদান:
|

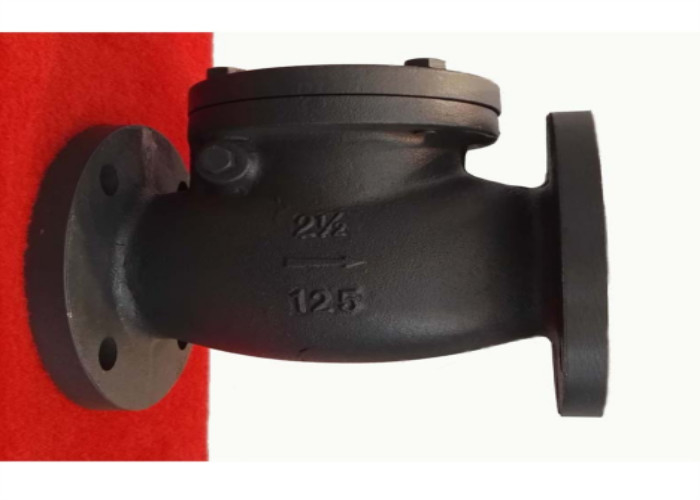

| পণ্যের নাম: | সুইং চেক ভালভ | রঙ: | গ্রাহকের অনুরোধ, কালো/ধূসর |
|---|---|---|---|
| স্ট্যান্ডার্ড: | API | শরীর উপাদান: | ধূসর লোহা |
| সংযোগ: | ফ্ল্যাঞ্জ শেষ, আরএফ | মধ্যম: | জল তেল গ্যাস |
| গঠন: | দোলনা | মিডিয়ার তাপমাত্রা: | মাঝারি তাপমাত্রা |
| লক্ষণীয় করা: | 2 ফ্ল্যাঞ্জযুক্ত সুইং চেক ভালভ,পাইপলাইন ফ্ল্যাঞ্জযুক্ত সুইং চেক ভালভ,2 সুইং চেক ভালভ ফ্ল্যাঞ্জযুক্ত |
||
কর্মের নীতি
ভালভটি ভালভ বডি, ভালভ কভার, ভালভ ডিস্ক, রকার এবং অন্যান্য অংশ নিয়ে গঠিত।ভালভ ডিস্ক স্বয়ংক্রিয়ভাবে তরল ব্যাকফ্লো প্রতিরোধ করতে পারে।ভালভের ভালভ ডিস্কটি তরল চাপের ক্রিয়ায় খোলা হয় এবং তরল খাঁড়ি থেকে আউটলেটের দিকে প্রবাহিত হয়।যখন খাঁড়ি চাপ আউটলেট চাপের চেয়ে কম হয়, তখন ভালভ ডিস্কটি স্বয়ংক্রিয়ভাবে তরল চাপের পার্থক্য, এর নিজস্ব মাধ্যাকর্ষণ এবং অন্যান্য কারণগুলির ক্রিয়াকলাপে বন্ধ হয়ে যায় যাতে মাধ্যমটিকে প্রবাহিত হতে বাধা দেয়।
সংযোগ পরিমাপ
| আকার | এল | φ২ | φ1 | φ | জেড-এফডি | এইচ |
| 2＂ | 203 | 152.4 | 120.7 | 50.8 | 4-Ф19 | 102 |
| 2.5 | 216 | 177.8 | 139.7 | 63.5 | 4-Ф19 | 113 |
| ৩ | 241 | 190 | 152.4 | 76.2 | 4-Ф19 | 118 |
| 4 | 292 | 228.6 | 190.5 | 101.6 | 8-Ф19 | 138 |
| ৫ | 330 | 254 | 215.9 | 127 | 8-Ф22.2 | 155 |
| ৬ | 356 | 279.4 | 241.3 | 152.4 | 8-Ф22.2 | 167 |
| ৮ | 495 | 342.9 | 298.5 | 203.2 | 8-Ф22.2 | 200.3 |
| 10 | 622 | 406.4 | 361.95 | 254 | 12-Ф25 | 252.5 |
| 12 | 399 | 482.6 | 431.8 | 304.8 | 12-Ф25 | 297.5 |
| শরীর উপাদান | HT200 |
| ও-রিং | ZHMn58-2-2 |
| ডিস্ক | HT200 |
| গ্যাসকেট | 08+নমনীয় গ্রাফাইট |
| কান্ড | HT200 |
| শিরাবরণ | HT200 |
1. স্টোরেজ, ইনস্টলেশন এবং ব্যবহারের নির্দেশাবলী 1. ভালভ একটি শুকনো গুদামে সংরক্ষণ করা হবে, এবং ধুলো-প্রমাণ এবং জলরোধী প্রস্তুতি তৈরি করা হবে।খোলা বাতাসে সংরক্ষণ করা কঠোরভাবে নিষিদ্ধ।
2. দীর্ঘমেয়াদী স্টোরেজের জন্য, এটি নিয়মিত রক্ষণাবেক্ষণ করা হবে।
3. ইনস্টলেশনের আগে, চাপ পরীক্ষা করা ভালভের মডেল এবং স্পেসিফিকেশন সামঞ্জস্যপূর্ণ কিনা তা পরীক্ষা করুন, ভালভের ভিতরে এবং বাইরে পরিষ্কার করুন, ভালভ নমনীয়ভাবে ঘোরে কিনা এবং সিলিং পৃষ্ঠ ক্ষতিগ্রস্ত হয়েছে কিনা তা পরীক্ষা করুন।নিশ্চিতকরণের পরে, ইনস্টলেশন করা যেতে পারে।
4. যে পাইপলাইন বা সরঞ্জামগুলিতে ভালভ ইনস্টল করা আছে তা প্রথমে ফ্লাশ বা পরিষ্কার করতে হবে যাতে পাইপলাইনে তেল, ওয়েল্ডিং স্ল্যাগ এবং অন্যান্য বিচিত্র জিনিসগুলিকে সরিয়ে ফেলা হয় যাতে ভালভ সিলিং পৃষ্ঠে আঁচড় না লাগে৷
5. ভালভ ম্যানুয়ালি লোড এবং আনলোড করার সময়, এটি বাতিল করা নিষিদ্ধ।
6. ভালভ সাধারণত অনুভূমিক পাইপলাইনে ইনস্টল করা হয়, এবং উল্লম্ব পাইপলাইনে ইনস্টল করা যাবে না।লক্ষ্য করুন যে মাঝারি প্রবাহের দিকটি ভালভ বডিতে তীরের দিকের সাথে সামঞ্জস্যপূর্ণ।
7. ইনস্টলেশনের আগে চাপ পরীক্ষা করা হবে এবং এটি প্রয়োজনীয়তা পূরণ করলেই ইনস্টলেশন করা যেতে পারে।
8. ইনস্টলেশনের পরে পণ্যটি বৃহৎ বাহ্যিক শক্তির শিকার হবে না।
9. অপারেটিং শর্তাবলী কর্মক্ষমতা নির্দিষ্টকরণের প্রয়োজনীয়তার সাথে সামঞ্জস্যপূর্ণ হতে হবে।
