পণ্যের বিবরণ:
প্রদান:
|

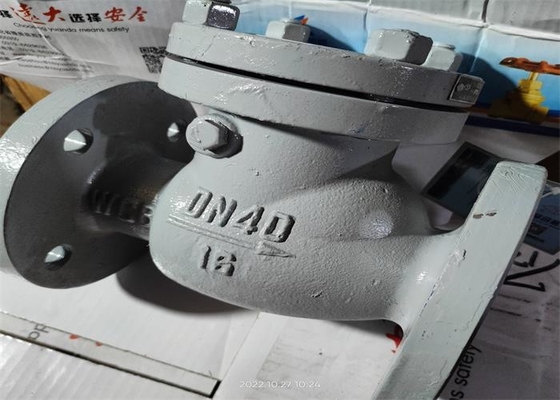

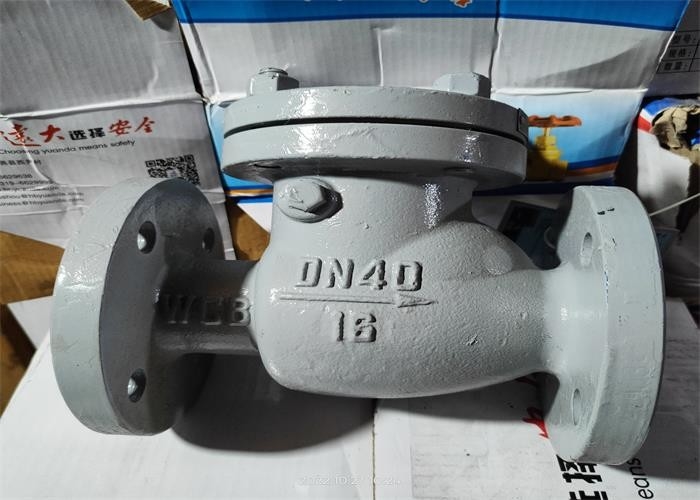

| পণ্যের নাম: | Flanged সুইং চেক ভালভ | শরীর উপাদান: | নমনীয় আয়রন / আয়রন |
|---|---|---|---|
| রঙ: | গ্রাহকের অনুরোধ | সংযোগ: | ফ্ল্যাঞ্জ শেষ, আরএফ |
| মধ্যম: | জল তেল গ্যাস, বাষ্প | কাজ তাপমাত্রা: | -20~180℃ |
| শক্তি: | অ | ডিস্ক উপাদান: | WCB |
| লক্ষণীয় করা: | 80 মিমি ফ্ল্যাঞ্জড সুইং চেক ভালভ,কার্বন স্টিল ফ্ল্যাঞ্জড সুইং চেক ভালভ,জিবি স্ট্যান্ডার্ড সুইং চেক ভালভ ফ্ল্যাঞ্জড |
||
সুইং টাইপ ইস্পাত চেক রিটার্ন ভালভ চাপ 1.6~25MPa/2.0-42.0MPa কাজের তাপমাত্রা -29~+550℃ তেল, রাসায়নিক, ফার্মাসিউটিক্যাল, রাসায়নিক সার, বিদ্যুৎ শিল্প এবং পাইপলাইনের অন্যান্য অবস্থার জন্য উপযুক্ত, জলের জন্য প্রযোজ্য মাধ্যম, তেল, বাষ্প, অ্যাসিড মাধ্যম।এটি একটি ভালভ যা পাইপলাইনে মাঝারিটির ব্যাকফ্লো প্রতিরোধ করতে পাইপলাইনে মাঝারিটির একমুখী প্রবাহ নিয়ন্ত্রণ করে।চেক ভালভ স্বয়ংক্রিয় ভালভ অন্তর্গত.খোলার এবং বন্ধের অংশগুলি প্রবাহিত মাধ্যমের শক্তি দ্বারা খোলা বা বন্ধ করা হয়।চেক ভালভ শুধুমাত্র পাইপলাইনে মাঝারি একমুখী প্রবাহের জন্য ব্যবহার করা হয়, দুর্ঘটনার ক্ষেত্রে মিডিয়া রিফ্লাক্স প্রতিরোধ করতে।প্রধানত পেট্রোলিয়াম, রাসায়নিক, ফার্মাসিউটিক্যাল, রাসায়নিক সার, বৈদ্যুতিক শক্তি এবং অন্যান্য পাইপলাইনে ব্যবহৃত
| প্রধান অংশ | অংশ উপাদান |
| বডি, বনেট | WCB |
| ডিস্ক | WCB+2Cr13 |
| কান্ড | প্রশ্ন২৩৫ |
| খাদ | কার্বন ইস্পাত, স্টেইনলেস স্টীল |
| H44H-16C | ডিএন | এল | ডি | ডি1 | ডি2 | বি ফল | z-Фd | এইচ |
| 40 | 200 | 145 | 110 | 85 | 16-2 | 4-Ф18 | 126 | |
| 50 | 230 | 160 | 125 | 100 | 16-2 | 4-Ф18 | 132 | |
| 65 | 290 | 180 | 145 | 120 | 18-2 | 4-Ф18 | 151 | |
| 80 | 310 | 195 | 160 | 129 | 20-2 | 8-Ф18 | 164 | |
| 100 | 350 | 215 | 180 | 155 | 20-2 | 8-Ф18 | 185 | |
| 125 | 400 | 245 | 210 | 185 | 22-2 | 8-Ф18 | 202 | |
| 150 | 480 | 280 | 240 | 210 | 24-2 | 8-Ф23 | 223 | |
| 200 | 550 | 340 | 295 | 266 | 24-2 | 12-Ф23 | 350 | |
| 250 | 650 | 405 | 355 | 319 | 26-2 | 12-Ф26 | 331 | |
| 300 | 750 | 460 | 410 | 370 | 28-2 | 12-Ф26 | 432 |
ভালভ শরীর, কভার, ডিস্ক, রকার এবং রকার শ্যাফ্ট এবং অন্যান্য অংশগুলির সমন্বয়ে গঠিত, ডিস্ক স্বয়ংক্রিয়ভাবে তরল ব্যাকফ্লো প্রতিরোধ করতে পারে।ভালভের ডিস্কটি তরল চাপের ক্রিয়ায় খোলা হয় এবং তরল খাঁড়ি থেকে আউটলেটের দিকে প্রবাহিত হয়।যখন ইনলেট চাপ আউটলেট চাপের চেয়ে কম হয়, তখন তরল চাপের পার্থক্য এবং তার নিজস্ব মাধ্যাকর্ষণ ক্রিয়ায় মিডিয়া ব্যাকফ্লো প্রতিরোধ করতে ডিস্কটি স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায়।
1. তরল প্রতিরোধের ছোট, মাঝারি এর হাত বুরুশ এবং ছোট ক্ষয় দ্বারা sealing পৃষ্ঠ.
2. সরল আকৃতি, ভাল উত্পাদন প্রযুক্তি, অ্যাপ্লিকেশনের বিস্তৃত পরিসর।
3. শরীরের গহ্বরে সীমিত অবস্থান ডিভাইসটি ভালভ ডিস্কের খোলার অবস্থানকে বন্ধ করার জন্য খুব বেশি হওয়া থেকে বাধা দেয়, যাতে মেশিনের অপারেশন কর্মক্ষমতা আরও স্থিতিশীল হয়
4. ইনস্টলেশনের সময়, মাঝারি প্রবাহের দিকটি ভালভ বডিতে তীরের দিকের সাথে সামঞ্জস্যপূর্ণ।
1. ভালভ একটি শুকনো গুদামে স্থাপন করা উচিত এবং খোলা বাতাসে সংরক্ষণ করা কঠোরভাবে নিষিদ্ধ।
2. দীর্ঘমেয়াদী স্টোরেজ নিয়মিত বজায় রাখা উচিত।
3. অপারেটিং শর্তাবলী কর্মক্ষমতা নির্দিষ্টকরণের প্রয়োজনীয়তা পূরণ করবে।
4. ইনস্টলেশনের আগে চাপ পরীক্ষা করা উচিত, এবং ইনস্টলেশন শুধুমাত্র সঞ্চালিত হতে পারে যদি এটি প্রয়োজনীয়তা পূরণ করে।
5. ইনস্টলেশনের আগে পাইপ এবং ভালভ গহ্বর পরিষ্কার করা উচিত।
6. ইনস্টলেশনের পরে পণ্যটি বড় বাহ্যিক শক্তির সাপেক্ষে থাকবে না।
7. ভালভ সাধারণত অনুভূমিক পাইপলাইনে ইনস্টল করা হয়, তবে উল্লম্ব পাইপলাইন বা আনত পাইপলাইনেও ইনস্টল করা যেতে পারে এবং ভালভের শরীরের সামঞ্জস্যপূর্ণ মাঝারি প্রবাহের দিক এবং তীর অভিমুখে মনোযোগ দিন।
