পণ্যের বিবরণ:
প্রদান:
|

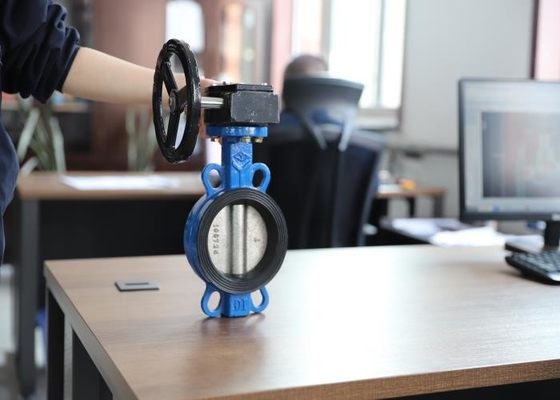

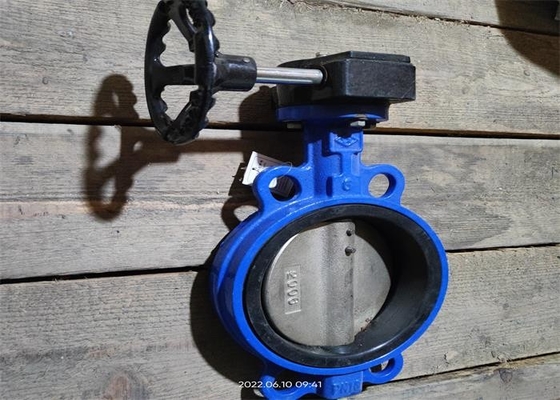

| পণ্যের নাম: | ওয়েফার প্রজাপতি ভালভ | শরীর উপাদান: | নমনীয় আয়রন/কাস্ট আয়রন GGG50, ঢালাই লোহা |
|---|---|---|---|
| সংযোগ: | ফ্ল্যাঞ্জ/ওয়েফার, ওয়েফার | স্ট্যান্ডার্ড: | এএনএসআই, এপিআই |
| আসন উপাদান: | ইপিডিএম | রঙ: | নীল, কাস্টমাইজড |
| চাপ: | মাঝারি চাপ, নিম্নচাপ | ডিআইএসসি: | ঢালাই লোহা |
| লক্ষণীয় করা: | ঢালাই আয়রন ওয়েফার টাইপ ভালভ,সাইজ 80 মিমি ওয়েফার টাইপ ভালভ,এপিআই স্ট্যান্ডার্ড ওয়েফার টাইপ বাটারফ্লাই ভালভ |
||
হ্যান্ডেল প্রজাপতি ভালভ গঠনে সহজ, আকারে ছোট এবং ওজনে হালকা, এবং শুধুমাত্র কয়েকটি অংশ নিয়ে গঠিত।এবং শুধুমাত্র ঘোরানো প্রয়োজন 90° দ্রুত খোলা এবং বন্ধ করা যেতে পারে, সহজ অপারেশন, এবং ভালভ ভাল তরল নিয়ন্ত্রণ বৈশিষ্ট্য আছে.যখন প্রজাপতি ভালভ সম্পূর্ণরূপে উন্মুক্ত অবস্থানে থাকে, তখন প্রজাপতি প্লেটের পুরুত্ব একমাত্র প্রতিরোধের হয় যখন মাঝারিটি ভালভ বডির মধ্য দিয়ে প্রবাহিত হয়, তাই ভালভ দ্বারা উত্পন্ন চাপের ড্রপটি ছোট হয়, তাই এটিতে আরও ভাল প্রবাহ নিয়ন্ত্রণ বৈশিষ্ট্য রয়েছে।
| SIZE | ক | খ | এল | φD1 | φD3 | এইচ |
| 1.5" | ৬৯ | 136 | 32 | 65 | 35 | 32 |
| 2" | 80 | 161 | 42 | 65 | 35 | 32 |
| 2.5" | ৮৯ | 175 | 45 | 65 | 35 | 32 |
| 3" | 95 | 181 | 45 | 65 | 35 | 32 |
| 4" | 114 | 200 | 52 | 90 | 55 | 32 |
| 5" | 127 | 213 | 54 | 90 | 55 | 32 |
| ৬" | 139 | 226 | 56 | 90 | 55 | 32 |
| 8" | 175 | 260 | 61 | 125 | 70 | 40 |
| 10" | 203 | 292 | 66 | 125 | 70 | 40 |
| 12" | 242 | 337 | 77 | 125 | 70 | 40 |
| শরীর | ধূসর লোহা |
| আসন | ইপিডিএম/এনবিআর/পিটিএফই |
| ডিস্ক | স্টেইনলেস স্টীল/নমনীয় আয়রন |
| স্টেম | SS420/304/316 |
| মুখোমুখি | ISO 5752/ API 609 |
| ফ্ল্যাঞ্জ শেষ | BS10 |
1. কাঠামো আধা-অক্ষ গঠন গ্রহণ করে, 90 ডিগ্রী অপারেশন খোলার জন্য দ্রুত;প্লেট উচ্চ শক্তি, বড় প্রবাহ এলাকা, ছোট প্রবাহ প্রতিরোধের এবং শক্তি সঞ্চয় আছে.
2. মাঝারিটি ফ্ল্যাঞ্জ ডিস্ক ভালভের উভয় দিক থেকে যেকোনো দিকে প্রবাহিত হতে পারে, সংযোগ বা কাটার উদ্দেশ্য অর্জন করতে পারে।
3. টেপার পিনের কাঠামোর নকশা নেই: ভালভ শ্যাফ্ট এবং ভালভ প্লেটের মধ্যে ট্রান্সমিশন সংযোগটি হেক্সাগোনাল সংযোগের ফর্ম গ্রহণ করে, যা কার্যকরভাবে মূল মধ্যরেখার ভালভ শঙ্কু পিনের ফুটো এবং লুকানো বিপদের সমাধান করে, ভালভ সিলিংয়ের ব্যাপক উন্নতি করে। কর্মক্ষমতা এবং অপারেশন নিরাপত্তা, এবং সম্পূর্ণরূপে মূল মিডল লাইন প্রজাপতি ভালভ শঙ্কু পিন বন্ধ পড়ে সমস্যার সমাধান করে।
4. ভাল সিলিং কর্মক্ষমতা: কারণ ভালভ কোন পিন নকশা গ্রহণ করে না, এটি সম্পূর্ণরূপে মূল মধ্যম লাইন প্রজাপতি ভালভের শঙ্কু পিন ফুটো সমস্যা সমাধান করে;ভালভ আসন অবিচ্ছেদ্য ভলকানাইজেশন প্রক্রিয়া গ্রহণ করে।একদিকে, আসল মিডল লাইন ভালভের চাপ পরীক্ষায় বিদ্যমান ভালভ সিট এবং শরীরের মধ্যে ফুটো সমস্যা সমাধান করা হয়।অন্যদিকে, ভলকানাইজড সিটের পাশের সিলিং পৃষ্ঠটি আরও প্রশস্ত এবং পাইপ ফ্ল্যাঞ্জের সাথে সিলিংকে আরও নির্ভরযোগ্য করতে তিনটি ও-রিং ধরণের সিলিং ওয়াটারলাইন যুক্ত করা হয়েছে।ফ্ল্যাঞ্জ গ্যাসকেট সংরক্ষিত হয়।
1. ভালভ খোলার এবং বন্ধ করার জন্য পাইপলাইনে ইনস্টল করা হয়, এবং সামঞ্জস্য এবং থ্রোটলিং এর জন্যও ব্যবহার করা যেতে পারে।
2. ভালভ যে কোনো দিকে ইনস্টল করা যেতে পারে.
3. ইনস্টলেশনের আগে পাইপ এবং ভালভ গহ্বর পরিষ্কার করা উচিত।
4. ইনস্টলেশনের পরে ভালভ বড় বাহ্যিক শক্তির শিকার হবে না।
5. ভালভটি দীর্ঘ সময়ের জন্য বন্ধ থাকা পাইপলাইনে ইনস্টল করা আছে এবং নিয়মিত খোলা এবং বন্ধ করা উচিত।
6. স্থানীয় সর্বনিম্ন তাপমাত্রা 4℃ থেকে কম হলে, অন্তরণ সুরক্ষা নেওয়া উচিত;যেহেতু শেষ ভালভটি পাইপ বা জ্যাকেট গরম করার সাথে ব্যবহার করা উচিত, পাইপের প্রাচীরের তাপমাত্রা 0 ℃ এর নীচে প্রতিরোধ করতে।
7. কম্পন বা মাঝারি তাপমাত্রার দ্রুত পরিবর্তনের অধীনে পাইপলাইনে ইনস্টল করা এবং ব্যবহার করা কঠোরভাবে নিষিদ্ধ।
8. অপারেটিং শর্ত কর্মক্ষমতা স্পেসিফিকেশন প্রয়োজনীয়তা সঙ্গে সামঞ্জস্যপূর্ণ হতে হবে
