পণ্যের বিবরণ:
প্রদান:
|
| পণ্যের নাম: | ওয়েফার প্রজাপতি ভালভ | শরীর উপাদান: | কার্বন ইস্পাত, ইস্পাত |
|---|---|---|---|
| সংযোগ: | ফ্ল্যাঞ্জ/ওয়েফার, ওয়েফার | স্ট্যান্ডার্ড: | GB/T, চাইনিজ স্ট্যান্ডার্ড |
| আসন উপাদান: | ss, ইস্পাত | রঙ: | কাস্টমাইজড |
| চাপ: | মাঝারি চাপ, নিম্নচাপ | ডিআইএসসি: | কার্বন ইস্পাত |

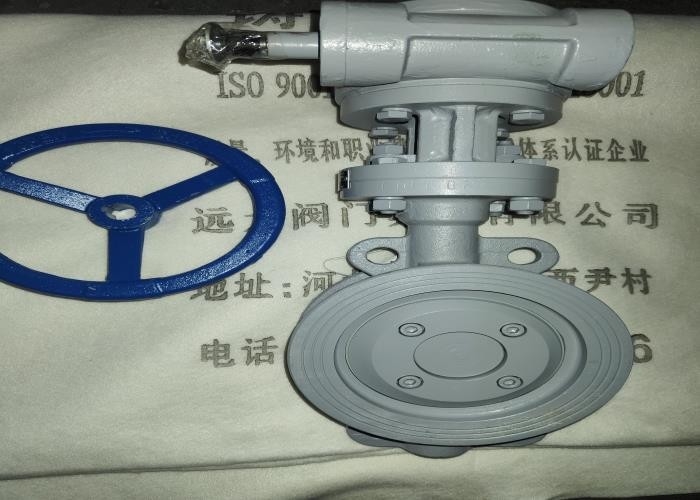

| লক্ষণীয় করা: | 65 মিমি ওয়েফার বাটারফ্লাই ভালভ,মাঝারি চাপের ওয়েফার প্রজাপতি ভালভ,ছোট আকারের ওয়েফার টাইপ প্রজাপতি ভালভ |
||
হ্যান্ডেল প্রজাপতি ভালভ গঠনে সহজ, আকারে ছোট এবং ওজনে হালকা, এবং শুধুমাত্র কয়েকটি অংশ নিয়ে গঠিত।এবং শুধুমাত্র ঘোরানো প্রয়োজন 90° দ্রুত খোলা এবং বন্ধ করা যেতে পারে, সহজ অপারেশন, এবং ভালভ ভাল তরল নিয়ন্ত্রণ বৈশিষ্ট্য আছে.যখন প্রজাপতি ভালভ সম্পূর্ণরূপে উন্মুক্ত অবস্থানে থাকে, তখন প্রজাপতি প্লেটের পুরুত্ব একমাত্র প্রতিরোধের হয় যখন মাঝারিটি ভালভ বডির মধ্য দিয়ে প্রবাহিত হয়, তাই ভালভ দ্বারা উত্পন্ন চাপের ড্রপটি ছোট হয়, তাই এটিতে আরও ভাল প্রবাহ নিয়ন্ত্রণ বৈশিষ্ট্য রয়েছে।
এটি ভালভ বডি, ডিস্ক, বন্ধনী, ভালভ স্টেম, বৈদ্যুতিক ডিভাইস, সিলিং রিং এবং আরও অনেক কিছু নিয়ে গঠিত
| টাইপ |
আকার |
এল | এইচ | এইচ1 | ক1 | খ1 | 6 কেজি | 10 কেজি | ||
| ডি1 | Z-Φd | ডি1 | Z-Φd | |||||||
|
D373H -6C/10C |
50 | 43 | 112 | 350 | 180 | 200 | 110 | 4-Φ14 | 125 | 4-Φ18 |
| 65 | 46 | 115 | 370 | 180 | 200 | 130 | 4-Φ14 | 145 | 8-Φ18 | |
| 80 | 49 | 120 | 380 | 180 | 200 | 150 | 4-Φ18 | 160 | 8-Φ18 | |
| 100 | 56 | 138 | 420 | 180 | 200 | 170 | 4-Φ18 | 180 | 8-Φ18 | |
| 125 | 64 | 164 | 460 | 180 | 200 | 200 | 8-Φ18 | 210 | 8-Φ18 | |
| 150 | 70 | 175 | 555 | 270 | 280 | 225 | 8-Φ18 | 240 | 8-Φ22 | |
| 200 | ৮৯ | 208 | 605 | 270 | 280 | 280 | 8-Φ18 | 295 | 8-Φ22 | |
| 250 | 114 | 243 | 680 | 270 | 280 | 335 | 12-Φ18 | 350 | 12-Φ22 | |
| 300 | 114 | 283 | 800 | 380 | 420 | 395 | 12-Φ22 | 400 | 12-Φ22 | |
| 350 | 127 | 310 | 835 | 380 | 420 | 445 | 12-Φ22 | 460 | 16-Φ22 | |
| 400 | 140 | 340 | 915 | 450 | 470 | 495 | 16-Φ22 | 515 | 16-Φ26 | |
| 450 | 152 | 380 | 960 | 480 | 490 | 550 | 16-Φ22 | 565 | 20-Φ26 | |
| 500 | 152 | 410 | 1020 | 480 | 490 | 600 | 20-Φ22 | 620 | 20-Φ26 | |
| 600 | 154 | 470 | 1225 | 480 | 490 | 705 | 20-Φ26 | 725 | 20-Φ30 | |
| 700 | 165 | 550 | 1355 | 640 | 660 | 810 | 24-Φ26 | 840 | 24-Φ30 | |
| 800 | 190 | 640 | 1470 | 640 | 660 | 920 | 24-Φ30 | 950 | 24-Φ33 | |
| 900 | 203 | 710 | 1545 | 750 | 860 | 1020 | 24-Φ30 | 1050 | 28-Φ33 | |
| 1000 | 216 | 770 | 1795 | 850 | 900 | 1120 | 28-Φ30 | 1160 | 28-Φ36 | |
| 1200 | 254 | 890 | 1965 | 850 | 900 | 1340 | 32-Φ33 | 1380 | 32-Φ39 | |
| প্রধান অংশ | অংশ উপাদান |
| শরীর, ডিস্ক, জোয়াল | WCB |
| কান্ড | 2Cr13 |
| সিল রিং | 430+ গ্রাফাইট অ্যাসবেস্টস |
1. ভালভ একটি শুকনো গুদামে রাখা হয়।খোলা বাতাসে এটি সংরক্ষণ করা কঠোরভাবে নিষিদ্ধ।
2. দীর্ঘমেয়াদী স্টোরেজ, নিয়মিত রক্ষণাবেক্ষণ।
3. ভালভটি অনুভূমিক বা উল্লম্ব পাইপে ইনস্টল করা আছে, তবে এটি সহজ অপারেশনের জন্য খোলা এবং বন্ধ করা উচিত।
4. ইনস্টলেশনের আগে চাপ পরীক্ষা করা উচিত, এবং ইনস্টলেশন প্রয়োজনীয়তা পূরণ করতে পারে।
5. ইনস্টলেশনের আগে পাইপ এবং ভালভ গহ্বর পরিষ্কার করা উচিত।
6. ইনস্টলেশনের পরে ভালভ বড় বাহ্যিক শক্তির শিকার হবে না।
7. মাঝারি প্রবাহের দিকটি ইনস্টল করার সময় ভালভ বডির তীরের দিকের সাথে সামঞ্জস্যপূর্ণ হওয়া উচিত।
8. অপারেটিং শর্তাবলী কর্মক্ষমতা স্পেসিফিকেশন প্রযুক্তিগত প্রয়োজনীয়তা পূরণ করবে.
| সম্ভাব্য ত্রুটি | দোষের কারণ | নির্মূল পদ্ধতি |
| প্যাকিং এর ফুটো |
1. স্টাফিংয়ের মেয়াদ শেষ হওয়া বা বার্ধক্য 2. গ্রন্থি বল্টু শক্ত করা হয় না |
1. প্যাকিং প্রতিস্থাপন 2. গ্রন্থি বোল্ট সমানভাবে আঁট |
| শেষ টুপি ফুটো |
1. বল্টু শক্ত করা হয় না 2. ও-রিং ক্ষতিগ্রস্ত হয় |
1. বোল্ট শক্ত করুন। 2. ও-রিং প্রতিস্থাপন করুন |
| সিলিং পৃষ্ঠ ফুটো |
1. ভালভ ইনস্টলেশন দিক মাঝারি প্রবাহ দিক সঙ্গে বেমানান 2. শাটডাউন জায়গায় নেই 3. sealing পৃষ্ঠের উপর স্কেলিং আছে 4. sealing পৃষ্ঠ ক্ষতিগ্রস্ত হয় |
1. ইনস্টলেশন পরীক্ষা করুন 2. অ্যাকচুয়েটরের স্ক্রুগুলি পুনরায় সামঞ্জস্য করুন এবং তাদের জায়গায় বন্ধ করুন 3. বিল্ডআপ পরিষ্কার করুন 4. পুনরায় পিষে এবং sealing পৃষ্ঠ মেরামত |
