পণ্যের বিবরণ:
প্রদান:
|
| পণ্যের নাম: | Flanged বাটারফ্লাই ভালভ | আকার: | DN50-DN1200 |
|---|---|---|---|
| চাপ: | 10k/20k | উপাদান: | কার্বন ইস্পাত wcb |
| মধ্যম: | জল তেল বাষ্প | সংযোগ: | ফ্ল্যাঞ্জ শেষ |
| রঙ: | গ্রাহকের অনুরোধ | টাইপ: | ট্রিপল এককেন্দ্রিক কোর |
| তাপমাত্রা: | -29℃ থেকে 425℃ | ||
| লক্ষণীয় করা: | 10K কার্বন স্টিল বাটারফ্লাই ভালভ,20K কার্বন স্টিল বাটারফ্লাই ভালভ,ওয়াটার থ্রি এককেন্দ্রিক বাটারফ্লাই ভালভ |
||

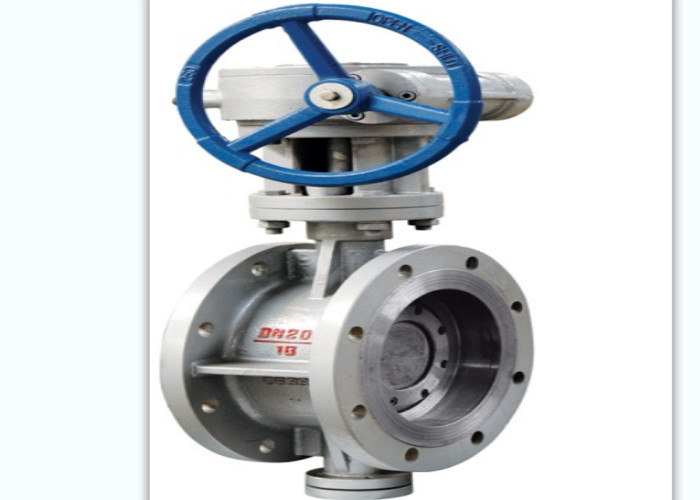

বাটারফ্লাই ভালভের সহজ গঠন, ছোট আয়তন এবং হালকা ওজনের সুবিধা রয়েছে।এটি শুধুমাত্র কয়েকটি অংশ নিয়ে গঠিত।তদুপরি, এটি 90 ° ঘোরার মাধ্যমে দ্রুত খোলা এবং বন্ধ করা যেতে পারে, যা পরিচালনা করা সহজ।একই সময়ে, ভালভের ভাল তরল নিয়ন্ত্রণ বৈশিষ্ট্য রয়েছে।প্রজাপতি ভালভের প্রজাপতি প্লেটটি পাইপলাইনের ব্যাসের দিকে ইনস্টল করা হয়।বাটারফ্লাই ভালভ বডির নলাকার চ্যানেলে, ডিস্ক-আকৃতির প্রজাপতি প্লেটটি 0 ° ~ 90 ° এর ঘূর্ণন কোণ সহ অক্ষের চারপাশে ঘোরে।যখন এটি 90 ° এ ঘোরে, ভালভটি সম্পূর্ণরূপে খোলা থাকে।যখন ফ্ল্যাঞ্জ প্রজাপতি ভালভ সম্পূর্ণরূপে খোলা অবস্থানে থাকে, তখন প্রজাপতি প্লেটের পুরুত্বই একমাত্র প্রতিরোধক যখন মাধ্যমটি ভালভের শরীরের মধ্য দিয়ে প্রবাহিত হয়।অতএব, ভালভের মাধ্যমে উত্পন্ন চাপ ড্রপ খুব ছোট, তাই এটির ভাল প্রবাহ নিয়ন্ত্রণ বৈশিষ্ট্য রয়েছে
ব্যবহার: এই ভালভ ব্যাপকভাবে পেট্রোলিয়াম, হালকা শিল্প, শিপিং, বিদ্যুৎ, সরবরাহ এবং নিষ্কাশন জল শিল্প, ফার্মারি ইত্যাদি ক্ষেত্রে ব্যবহৃত হয়েছে। এটি প্রবাহিত এজেন্ট সমস্ত ক্ষয়কারী এবং অক্ষয়কারী গ্যাস, তরল, সিমে-তরল।এটি তরলকে মিশ্রিত এবং কেটে ফেলতে পারে।
| নামের অংশ | শরীর | sealing রিং | কান্ড | ডিস্ক |
| উপাদান | WCB | 2Cr13 | 2Cr13 | WCB |
| ফ্ল্যাঞ্জ শেষ | JIS B 2212 |
| মুখোমুখি | JIS B 2002-1987 |
| টাইপ | ডিএন | আকার(㎜) | |||||||
| এল | এইচ | H1 | A1 | B1 | ডি | D1 | Z×Φd | ||
| D343H-16C | 50 | 108 | 112 | 350 | 180 | 200 | 155 | 120 | 4×Φ19 |
| 65 | 112 | 115 | 370 | 180 | 200 | 175 | 140 | 8×Φ19 | |
| 80 | 114 | 120 | 380 | 180 | 200 | 185 | 150 | 8×Φ19 | |
| 100 | 127 | 138 | 420 | 180 | 200 | 210 | 175 | 8×Φ19 | |
| 125 | 140 | 164 | 460 | 180 | 200 | 250 | 210 | 8×Φ23 | |
| 150 | 140 | 175 | 555 | 270 | 280 | 280 | 240 | 8×Φ23 | |
| 200 | 152 | 208 | 605 | 270 | 280 | 330 | 290 | 12×Φ23 | |
| 250 | 165 | 243 | 680 | 270 | 280 | 400 | 355 | 12×Φ25 | |
| 300 | 178 | 283 | 800 | 380 | 420 | 445 | 400 | 12×Φ25 | |
| 350 | 190 | 310 | 835 | 380 | 420 | 490 | 445 | 16×Φ25 | |
| 400 | 216 | 340 | 915 | 450 | 470 | 560 | 410 | 16×Φ27 | |
| 450 | 222 | 380 | 960 | 450 | 470 | 620 | 465 | 20×Φ27 | |
| 500 | 229 | 410 | 1020 | 480 | 490 | 675 | 620 | 20×Φ27 | |
| 600 | 267 | 470 | 1225 | 640 | 660 | 795 | 730 | 24×Φ33 | |
| 700 | 292 | 550 | 1355 | 640 | 660 | 905 | 840 | 24×Φ33 | |
| 800 | 318 | 640 | 1470 | 640 | 660 | 1020 | 950 | 28×Φ33 | |
| 900 | 330 | 710 | 1545 | 850 | 900 | 1120 | 1050 | 28×Φ33 | |
| 1000 | 410 | 770 | 1795 | 850 | 900 | 1235 | 1160 | 28×Φ39 | |
| 1200 | 470 | 890 | 1965 | 850 | 900 | 1465 | 1380 | 32×Φ39 | |
1. ভালভ একটি শুকনো গুদামে সংরক্ষণ করা হবে এবং খোলা বাতাসে সংরক্ষণ করা হবে না।
2. দীর্ঘমেয়াদী স্টোরেজের জন্য, এটি নিয়মিত রক্ষণাবেক্ষণ করা উচিত।
3. ভালভটি অনুভূমিক বা উল্লম্ব পাইপলাইনে ইনস্টল করা আছে, তবে এটি খোলা এবং বন্ধ করা সহজ হবে।
4. ইনস্টলেশনের আগে চাপ পরীক্ষা করা হবে এবং প্রয়োজনীয়তা পূরণ করার পরেই ইনস্টলেশন করা যেতে পারে।
5. ইনস্টলেশনের আগে পাইপ এবং ভালভের ভিতরের গহ্বর পরিষ্কার করুন।
6. ইনস্টলেশনের পরে ভালভ বড় বাহ্যিক শক্তির সাপেক্ষে থাকবে না।
7. ইনস্টলেশনের সময়, মাঝারি প্রবাহের দিকটি ভালভ বডির তীরের দিকের সাথে সামঞ্জস্যপূর্ণ হবে।
8. অপারেটিং শর্ত কর্মক্ষমতা স্পেসিফিকেশন প্রযুক্তিগত প্রয়োজনীয়তা পূরণ করবে.
