পণ্যের বিবরণ:
প্রদান:
|

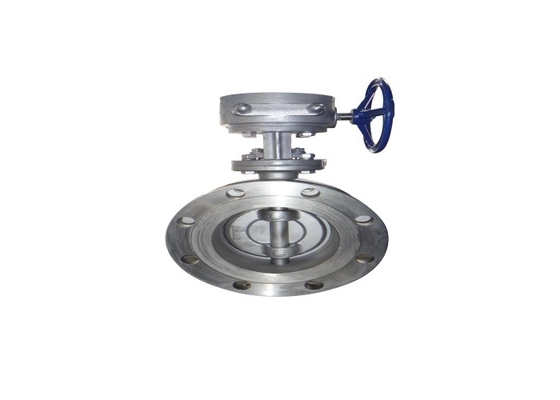

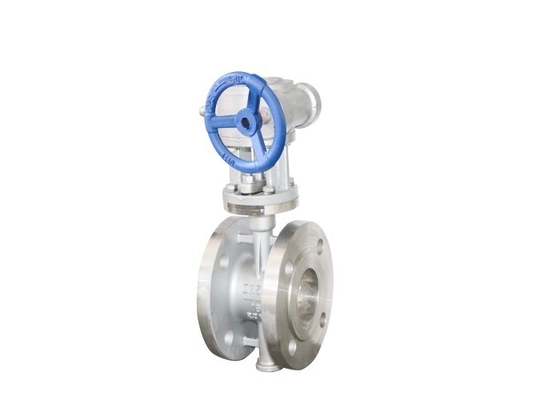

| পণ্যের নাম: | Flanged বাটারফ্লাই ভালভ | পণ্য উপাদান: | মরিচা রোধক স্পাত |
|---|---|---|---|
| শক্তি: | টারবাইন | মধ্যম: | জল, বাষ্প, ক্ষয়কারী তরল |
| ডিস্ক উপাদান: | মরিচা রোধক স্পাত | আসন উপাদান: | মরিচা রোধক স্পাত |
| রঙ: | উপাদান রং | চাপ: | 1.0/1.6Mpa |
| লক্ষণীয় করা: | dn300 প্রজাপতি ভালভ ফ্ল্যাঞ্জ টাইপ,স্টেইনলেস স্টীল প্রজাপতি ভালভ ফ্ল্যাঞ্জ টাইপ,dn300 ফ্ল্যাঞ্জযুক্ত প্রজাপতি ভালভ |
||
ভালভটি ক্ষয়কারী মিডিয়ার পাইপলাইন এবং সরঞ্জামগুলিতে ব্যবহার করা যেতে পারে প্রবাহের হারকে ব্লক, সিল এবং নিয়ন্ত্রণের জন্য, সম্পূর্ণরূপে খোলা অবস্থান, পাইপলাইনে মাধ্যমের প্রবাহের হার 5M /s এর বেশি হবে না
| টাইপ | ডিএন | আকার | |||||||
| এল | ডি | ডি1 | ডি2 | এইচ1 | এইচ2 | বি ফল | Z-Φd | ||
| D343W-16P | 60 | 108 | 165 | 125 | 99 | 90 | 220 | 20-2 | 4-Φ18 |
| 75 | 112 | 185 | 145 | 118 | 100 | 230 | 20-2 | 4-Φ18 | |
| 85 | 114 | 200 | 160 | 132 | 110 | 237 | 20-2 | 8-Φ18 | |
| 108 | 127 | 220 | 180 | 156 | 120 | 245 | 22-2 | 8-Φ18 | |
| 130 | 140 | 250 | 210 | 184 | 135 | 283 | 22-2 | 8-Φ18 | |
| 158 | 140 | 280 | 240 | 210 | 155 | 312 | 24-2 | 8-Φ22 | |
| 206 | 152 | 335 | 295 | 265 | 211.5 | 350 | 24-2 | 12-Φ23 | |
| 256 | 165 | 405 | 355 | 320 | 248.5 | 400 | 26-2 | 12-Φ26 | |
| 304 | 178 | 460 | 410 | 375 | 284 | 438 | 28-2 | 12-Φ26 | |
| 354 | 190 | 520 | 470 | 435 | 315 | 499 | 30-2 | 16-Φ26 | |
| 404 | 216 | 580 | 525 | 480 | 346 | 527 | 32-2 | 16-Φ30 | |
| 454 | 222 | 640 | 585 | 548 | 377 | 554 | 34-2 | 20-Φ30 | |
| 506 | 229 | 715 | 650 | 609 | 417 | 602 | 36-4 | 20-Φ33 | |
| 606 | 267 | 840 | 770 | 720 | 487 | 655 | 38-5 | 20-Φ36 | |
| নামের অংশ | উপাদান |
| শরীর, ডিস্ক, জোয়াল, গ্রন্থি, শেষ আবরণ | CF8 |
| ভালভ খাদ, নলাকার পিন | F304 |
| প্রজাপতি প্লেট sealing রিং | 304+XB450 |
| শরীরে ফাস্টেনার | 35/45 |
| অন্যান্য সংযোগকারী বোল্ট, বাদাম এবং ওয়াশার | 201 |
· নামমাত্র চাপ: 1.0, 1.6 MPa
· নামমাত্র ব্যাস: DN50-DN600mm
· প্রযোজ্য তাপমাত্রা এবং মাঝারি:
· প্রধান উপাদান স্টেইনলেস স্টীল CF8, উপযুক্ত তাপমাত্রা -29 ~ 425℃, উপযুক্ত মাধ্যম: জল, তেল, বাষ্প এবং নাইট্রিক অ্যাসিড ক্ষয়কারী তরল।
· নকশা এবং উত্পাদন: JB/T 8527 ধাতু সীল প্রজাপতি ভালভ
· গঠন দৈর্ঘ্য: GB/T 12221 ধাতু ভালভ গঠন দৈর্ঘ্য
· সংযোগকারী প্রান্ত: GB/T 9113 ইন্টিগ্রাল স্টিল পাইপ ফ্ল্যাঞ্জ
· পরিদর্শন এবং পরীক্ষা: GB/T 13927 ভালভ পরিদর্শন এবং পরীক্ষা
1. ভালভ কঠোর sealing ফাংশন সঙ্গে, তিনটি উদ্ভট গঠন গ্রহণ করে, sealing কর্মক্ষমতা নির্ভরযোগ্য.
2. বাটারফ্লাই প্লেট সিলিং রিং নমনীয় গ্রাফাইট এবং স্টেইনলেস স্টীল প্লেটের মাল্টি-লেয়ার প্লেট সংমিশ্রণ, মাঝারি জারা প্রতিরোধের, ক্ষয়, রক্ষণাবেক্ষণ মুক্ত, দীর্ঘ পরিষেবা জীবন গ্রহণ করে।
3. ভালভ শরীরের sealing পৃষ্ঠ শরীরের প্রক্রিয়াকরণ প্রযুক্তি, মাঝারি ক্ষয় এবং ক্ষয় প্রতিরোধী, রক্ষণাবেক্ষণ বিনামূল্যে, দীর্ঘ সেবা জীবন.
4. প্রজাপতি প্লেট উচ্চ শক্তি, বড় প্রবাহ এলাকা, ছোট প্রবাহ প্রতিরোধের.
5, ভালভ খাদ নমনীয় গ্রাফাইট প্যাকিং সঙ্গে সিল করা হয়, উচ্চ মাঝারি চাপ, ভাল sealing.প্যাকিং এর পরিধান প্যাকিং গ্রন্থি সংকুচিত অবিরত দ্বারা ক্ষতিপূরণ করা যেতে পারে.
1. এই পণ্যটি একটি শুকনো গুদামে সংরক্ষণ করা উচিত এবং খোলা বাতাসে সংরক্ষণ করা কঠোরভাবে নিষিদ্ধ।
2. ভালভ ইনস্টল করার সময় মাঝারি প্রবাহের দিকটি ভালভ বডিতে তীরের দিকের সাথে সামঞ্জস্যপূর্ণ হওয়া উচিত।
3. চাপ পরীক্ষা ইনস্টলেশনের আগে করা উচিত, এবং এটি পরীক্ষা পাস করার পরে ইনস্টল করা যেতে পারে।
4. ইনস্টলেশনের আগে পাইপ এবং ভালভ গহ্বর পরিষ্কার করা উচিত।
5. ইনস্টলেশনের পরে পণ্যটি বড় বাহ্যিক শক্তির সাপেক্ষে থাকবে না।
6. অপারেটিং শর্তাবলী কর্মক্ষমতা স্পেসিফিকেশন প্রযুক্তিগত প্রয়োজনীয়তা পূরণ করবে.
7. প্রয়োজন হলে ভালভ বন্ধনী সেট করুন।
8. দীর্ঘমেয়াদী স্টোরেজ, নিয়মিত রক্ষণাবেক্ষণ।
