পণ্যের বিবরণ:
প্রদান:
|

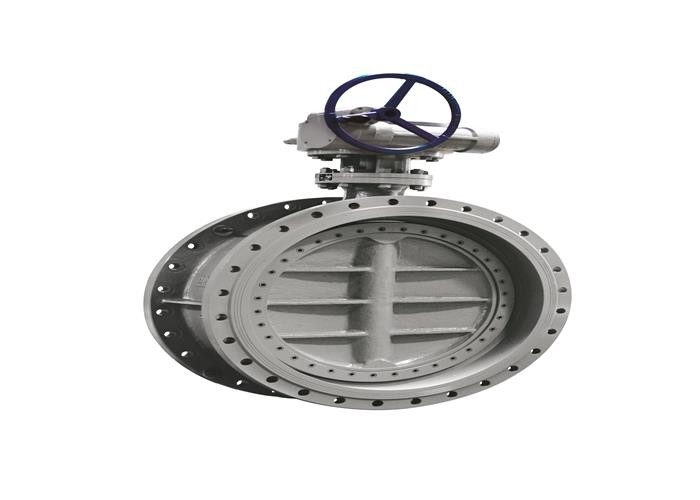

| পণ্যের নাম: | Flanged বাটারফ্লাই ভালভ | পণ্য উপাদান: | কার্বন ইস্পাত wcb |
|---|---|---|---|
| শক্তি: | টারবাইন | ডিস্ক উপাদান: | WCB |
| আসন উপাদান: | মরিচা রোধক স্পাত | মধ্যম: | জল, বাষ্প |
| রঙ: | ধূসর, গ্রাহকের | চাপ: | 1.0/0.6 mpa |
| লক্ষণীয় করা: | dn800 ফ্ল্যাঞ্জযুক্ত প্রজাপতি ভালভ,0.6mpa ফ্ল্যাঞ্জযুক্ত প্রজাপতি ভালভ,কার্বন ইস্পাত প্রজাপতি ভালভ ফ্ল্যাঞ্জ প্রকার |
||
ভালভটি বন্ধ, সংযোগ এবং প্রবাহ নিয়ন্ত্রণের জন্য পাইপলাইন বা সরঞ্জামগুলিতে ব্যবহার করা যেতে পারে
| টাইপ |
ডিএন |
আকার (㎜) |
ওজন (কেজি) |
|||||||
| এল | এইচ | H1 | A1 | B1 | ডি | ডি1 | Z×Φd | |||
| D343H-6C | 50 | 108 | 112 | 350 | 180 | 200 | 140 | 110 | 4×Φ18 | 17 |
| 65 | 112 | 115 | 370 | 180 | 200 | 160 | 130 | 4×Φ18 | 20 | |
| 80 | 114 | 120 | 380 | 180 | 200 | 190 | 150 | 8×Φ18 | 23 | |
| 100 | 127 | 138 | 420 | 180 | 200 | 210 | 170 | 8×Φ18 | 22.7 | |
| 125 | 140 | 164 | 460 | 180 | 200 | 240 | 200 | 8×Φ18 | 40 | |
| 150 | 140 | 175 | 555 | 270 | 280 | 265 | 225 | 8×Φ22 | 46 | |
| 200 | 152 | 208 | 605 | 270 | 280 | 320 | 280 | 8×Φ22 | 78.6 | |
| 250 | 165 | 243 | 680 | 270 | 280 | 375 | 335 | 12×Φ22 | 95 | |
| 300 | 178 | 283 | 800 | 380 | 420 | 440 | 395 | 12×Φ22 | 124 | |
| 350 | 190 | 310 | 835 | 380 | 420 | 490 | 445 | 16×Φ22 | 171 | |
| 400 | 216 | 340 | 915 | 450 | 470 | 540 | 495 | 16×Φ26 | 205 | |
| 450 | 222 | 380 | 960 | 450 | 470 | 595 | 550 | 20×Φ26 | ৩৩৮ | |
| 500 | 229 | 410 | 1020 | 480 | 490 | 645 | 600 | 20×Φ26 | 360 | |
| 600 | 267 | 470 | 1225 | 640 | 660 | 755 | 705 | 20×Φ30 | 540 | |
| 700 | 292 | 550 | 1355 | 640 | 660 | 860 | 810 | 24×Φ30 | 580 | |
| 800 | 318 | 640 | 1470 | 640 | 660 | 975 | 920 | 24×Φ33 | 700 | |
| 900 | 330 | 710 | 1545 | 850 | 900 | 1075 | 1020 | 28×Φ33 | 1050 | |
| 1000 | 410 | 770 | 1795 | 850 | 900 | 1175 | 1120 | 28×Φ36 | 1500 | |
| 1200 | 470 | 890 | 1965 | 850 | 900 | 1405 | 1340 | 32×Φ39 | 2000 | |
| 1400 | 530 | 920 | 2380 | 1630 | 1560 | 36×Φ42 | 3000 | |||
| 1600 | 600 | 1085 | 2956 | 1820 | 1760 | 40×Φ48 | 4700 | |||
| 1800 | 670 | 1230 | 3221 | 2045 | 1970 | 44×Φ48 | 6500 | |||
| 2000 | 760 | 1350 | 3485 | 2265 | 2180 | 48×Φ48 | 8700 | |||
| টাইপ |
ডিএন |
আকার (㎜) |
ওজন (কেজি) |
|||||||
| এল | এইচ | H1 | A1 | B1 | ডি | ডি1 | Z×Φd | |||
| D343H-10C | 50 | 108 | 112 | 350 | 180 | 200 | 165 | 125 | 4×Φ18 | 17 |
| 65 | 112 | 115 | 370 | 180 | 200 | 185 | 145 | 4×Φ18 | 20 | |
| 80 | 114 | 120 | 380 | 180 | 200 | 200 | 160 | 8×Φ18 | 23 | |
| 100 | 127 | 138 | 420 | 180 | 200 | 220 | 180 | 8×Φ18 | 22.7 | |
| 125 | 140 | 164 | 460 | 180 | 200 | 250 | 210 | 8×Φ18 | 40 | |
| 150 | 140 | 175 | 555 | 270 | 280 | 285 | 240 | 8×Φ22 | 46 | |
| 200 | 152 | 208 | 605 | 270 | 280 | 340 | 295 | 8×Φ22 | 78.6 | |
| 250 | 165 | 243 | 680 | 270 | 280 | 395 | 350 | 12×Φ22 | 95 | |
| 300 | 178 | 283 | 800 | 380 | 420 | 445 | 400 | 12×Φ22 | 124 | |
| 350 | 190 | 310 | 835 | 380 | 420 | 505 | 460 | 16×Φ22 | 171 | |
| 400 | 216 | 340 | 915 | 450 | 470 | 565 | 515 | 16×Φ26 | 205 | |
| 450 | 222 | 380 | 960 | 450 | 470 | 615 | 565 | 20×Φ26 | ৩৩৮ | |
| 500 | 229 | 410 | 1020 | 480 | 490 | 670 | 620 | 20×Φ26 | 360 | |
| 600 | 267 | 470 | 1225 | 640 | 660 | 780 | 725 | 20×Φ30 | 540 | |
| 700 | 292 | 550 | 1355 | 640 | 660 | 895 | 840 | 24×Φ30 | 580 | |
| 800 | 318 | 640 | 1470 | 640 | 660 | 1015 | 950 | 24×Φ33 | 700 | |
| 900 | 330 | 710 | 1545 | 850 | 900 | 1115 | 1050 | 28×Φ33 | 1050 | |
| 1000 | 410 | 770 | 1795 | 850 | 900 | 1230 | 1160 | 28×Φ36 | 1500 | |
| 1200 | 470 | 890 | 1965 | 850 | 900 | 1455 | 1380 | 32×Φ39 | 2000 | |
| 1400 | 530 | 920 | 2380 | 1675 | 1590 | 36×Φ42 | 3000 | |||
| 1600 | 600 | 1085 | 2956 | 1915 | 1820 | 40×Φ48 | 4700 | |||
| 1800 | 670 | 1230 | 3221 | 2115 | 2020 | 44×Φ48 | 6500 | |||
| 2000 | 760 | 1350 | 3485 | 2325 | 2230 | 48×Φ48 | 8700 | |||
| নামের অংশ | উপাদান |
| শরীর, ডিস্ক, জোয়াল | WCB |
| কান্ড | 2Cr13 |
| ও-রিং | 430+ গ্রাফাইট, অ্যাসবেস্টস, |

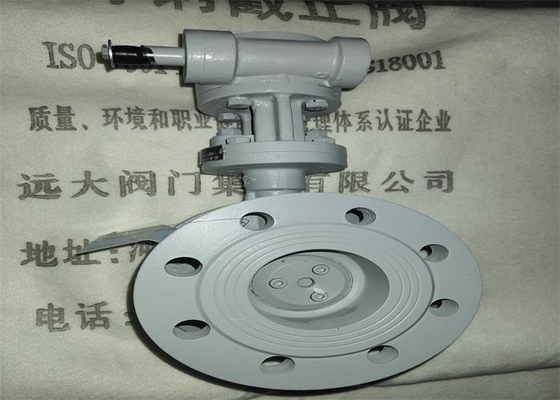

ভালভ হল ওয়ার্ম ড্রাইভ, ফ্ল্যাঞ্জ কানেকশন, JB/T 8527 ডিজাইন স্ট্যান্ডার্ড, তিনটি বিকেন্দ্রতা
প্রজাপতি ভালভ যে প্রজাপতি প্লেট ঘূর্ণন অক্ষ (স্টেম অক্ষ) এবং প্রজাপতি প্লেট সিলিং পৃষ্ঠ একটি বিচ্যুতি, আসন ঘূর্ণন
অক্ষ এবং ভালভ বডি প্রবাহ চ্যানেল অক্ষ একটি কোণ গঠন করে।ভালভ একটি ভালভ বডি, একটি প্রজাপতি প্লেট, একটি ভালভ স্টেম এবং একটি প্রজাপতি প্লেট নিয়ে গঠিত
সিলিং রিং, প্রজাপতি প্লেট চাপের রিং, বন্ধনী, শেষ কভার এবং অন্যান্য অংশ।
2. কক্লিয়ার অপারেশনের মাধ্যমে, ভালভ স্টেম 90° ঘোরে এবং প্রজাপতি প্লেট 90° ঘোরে, যাতে খোলার বিষয়টি উপলব্ধি করা যায়
চালু বা বন্ধ।কারণ পণ্যটি তিনটি উদ্ভট কাঠামো, এটি খোলা এবং বন্ধ করার প্রক্রিয়াতে একটি CAM প্রভাব তৈরি করতে পারে
ভালভ স্যুইচিং টর্ক কমাতে হবে, সিট এবং বাটারফ্লাই প্লেটের মধ্যে পরিধান কমাতে হবে, ভালভকে দীর্ঘায়িত করতে হবে
এর পরিষেবা জীবন।
· নামমাত্র চাপ: 0.6, 1.0, 1.6, 2.5 MPa
· নামমাত্র ব্যাস: DN50-DN2000mm
· প্রযোজ্য তাপমাত্রা এবং মাঝারি:
· প্রধান উপাদান কার্বন ইস্পাত WCB, উপযুক্ত তাপমাত্রা -29 ~ 425℃, উপযুক্ত মাধ্যম: জল, তেল, বাষ্প.
· নকশা এবং উত্পাদন: JB/T 8527 ধাতু সীল প্রজাপতি ভালভ
· গঠন দৈর্ঘ্য: GB/T 12221 ধাতু ভালভ গঠন দৈর্ঘ্য
· সংযোগকারী প্রান্ত: GB/T 9113 ইন্টিগ্রাল স্টিল পাইপ ফ্ল্যাঞ্জ
· পরিদর্শন এবং পরীক্ষা: GB/T 13927 ভালভ পরিদর্শন এবং পরীক্ষা

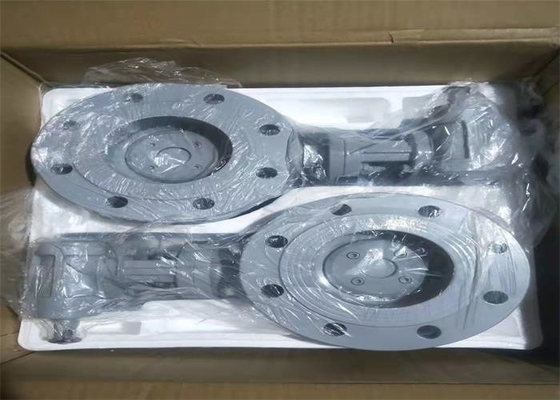

1. এই ভালভটি একটি শুকনো গুদামে রাখা হয় এবং খোলা বাতাসে সংরক্ষণ করা কঠোরভাবে নিষিদ্ধ।
2. দীর্ঘমেয়াদী স্টোরেজ, নিয়মিত রক্ষণাবেক্ষণ।
3. ভালভটি অনুভূমিক বা উল্লম্ব পাইপলাইনে ইনস্টল করা আছে, তবে এটি খোলা এবং বন্ধ করা সহজ হওয়া উচিত।
4. ইনস্টলেশনের আগে, ইনস্টলেশনের আগে প্রয়োজনীয়তা মেটাতে চাপ পরীক্ষা করা উচিত।
5. ইনস্টলেশনের আগে পাইপ এবং ভালভ গহ্বর পরিষ্কার করা উচিত।
6. ইনস্টলেশনের পরে ভালভ বড় বাহ্যিক শক্তির অধীন হবে না।
7. মাঝারি প্রবাহের দিকটি ইনস্টলেশনের সময় ভালভ বডির তীরের দিকের সাথে সামঞ্জস্যপূর্ণ হওয়া উচিত।
8. অপারেটিং শর্তাবলী কর্মক্ষমতা স্পেসিফিকেশন প্রযুক্তিগত প্রয়োজনীয়তা পূরণ করবে.
