পণ্যের বিবরণ:
প্রদান:
|

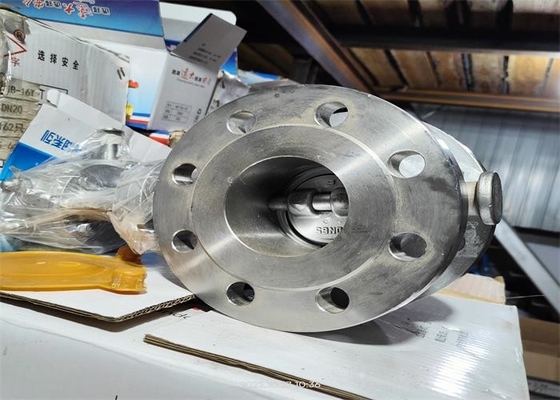

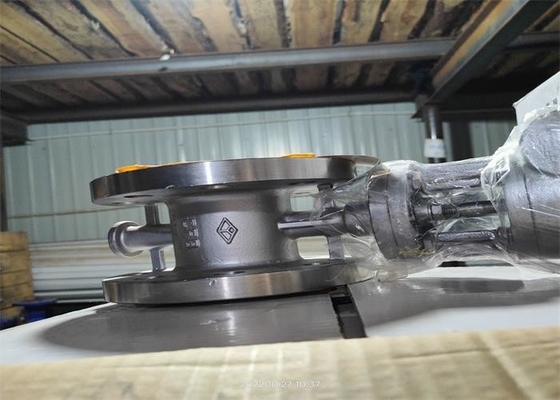

| পণ্যের নাম: | Flanged বাটারফ্লাই ভালভ | শরীর উপাদান: | মরিচা রোধক স্পাত |
|---|---|---|---|
| কাজের চাপ: | ≤1.6Mpa | উপযুক্ত মাধ্যম: | ক্ষয়কারী মাধ্যম যেমন জল, বাষ্প, তেল এবং নাইট্রিক অ্যাসিড |
| সংযোগ: | ফ্ল্যাঞ্জ শেষ আরএফ | ডিস্ক উপাদান: | 304 স্টেইনলেস স্টীল |
| সীল উপাদান: | ss304 মেটাল সিল | রঙ: | শরীরের মুখ |
| লক্ষণীয় করা: | ট্রিপল স্টেইনলেস স্টীল ফ্ল্যাঞ্জড বাটারফ্লাই ভালভ,অকেন্দ্রিক স্টেইনলেস স্টীল ফ্ল্যাঞ্জড বাটারফ্লাই ভালভ,304 স্টেইনলেস স্টীল ফ্ল্যাঞ্জযুক্ত প্রজাপতি ভালভ |
||

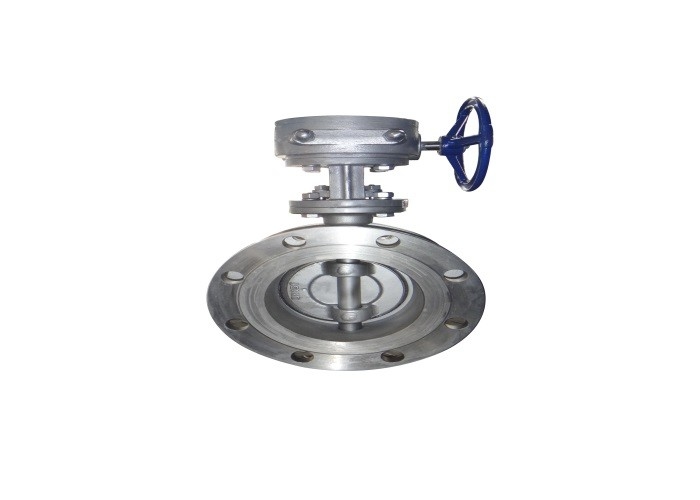

ভালভ হল বৈদ্যুতিক ড্রাইভ বা ওয়ার্ম ড্রাইভ, ফ্ল্যাঞ্জ সংযোগ, JB/T 8527 স্ট্যান্ডার্ড বাস্তবায়ন, তিনটি অদ্ভুত প্রজাপতি ভালভ হল প্রজাপতি প্লেট ঘূর্ণন অক্ষ (ভালভ স্টেম অক্ষ) এবং প্রজাপতি প্লেট সিলিং পৃষ্ঠ একটি বিচ্যুতি, ভালভ আসন ঘূর্ণন অক্ষ এবং ভালভ শরীরের প্রবাহ পথ অক্ষ একটি কোণ গঠিত.
ভালভটি ভালভ বডি, বাটারফ্লাই প্লেট, ভালভ স্টেম, বাটারফ্লাই প্লেট সিল রিং, প্রজাপতি প্লেট প্রেসার রিং, সাপোর্ট, শেষ কভার এবং অন্যান্য অংশ নিয়ে গঠিত
STEM 90° চালু করার জন্য বৈদ্যুতিক বা কক্লিয়ার অপারেশন এবং খোলা বা বন্ধ করার জন্য ডিস্ক 90° চালান।
কারণ পণ্যটি তিনটি উদ্ভট কাঠামো, এটি খোলার এবং বন্ধ করার প্রক্রিয়াতে একটি সিএএম প্রভাব তৈরি করতে পারে, ভালভ স্যুইচিং টর্ক কমাতে পারে, সিট এবং প্রজাপতি প্লেটের মধ্যে পরিধান কমাতে পারে, ভালভের পরিষেবা জীবন দীর্ঘায়িত করতে পারে
| ফ্ল্যাঞ্জ শেষ | GB/T 9113 |
| মুখোমুখি | GB/T 12221 |
| নামমাত্র চাপ | 1.0,1.6 MPa |
| উপযুক্ত তাপমাত্রা | -29～425℃ |
| উপযুক্ত মাধ্যম | ক্ষয়কারী তরল যেমন জল, তেল, বাষ্প এবং নাইট্রিক অ্যাসিড। |
| টাইপ |
আকার |
ডেটা টেবিল | |||||||
| এল | ডি | ডি1 | ডি2 | এইচ1 | এইচ2 | বি ফল | Z-Φd | ||
| D343W- 10P | 60 | 108 | 165 | 125 | 99 | 90 | 220 | 20-2 | 4-Φ18 |
| 75 | 112 | 185 | 145 | 118 | 100 | 230 | 20-2 | 4-Φ18 | |
| 85 | 114 | 200 | 160 | 132 | 110 | 237 | 20-2 | 8-Φ18 | |
| 108 | 127 | 220 | 180 | 156 | 120 | 245 | 22-2 | 8-Φ18 | |
| 130 | 140 | 250 | 210 | 184 | 135 | 283 | 22-2 | 8-Φ18 | |
| 158 | 140 | 280 | 240 | 210 | 155 | 312 | 24-2 | 8-Φ23 | |
| 206 | 152 | 335 | 295 | 265 | 211.5 | 350 | 24-2 | 8-Φ22 | |
| 256 | 165 | 395 | 350 | 320 | 248.5 | 400 | 26-2 | 12-Φ22 | |
| 304 | 178 | 445 | 400 | 370 | 284 | 438 | 26-2 | 12-Φ22 | |
| 354 | 190 | 505 | 460 | 429 | 315 | 499 | 26-2 | 16-Φ22 | |
| 404 | 216 | 565 | 515 | 480 | 346 | 527 | 26-2 | 16-Φ26 | |
| 454 | 222 | 615 | 565 | 530 | 377 | 554 | 28-2 | 20-Φ26 | |
| 506 | 229 | 670 | 620 | 582 | 417 | 602 | 28-2 | 20-Φ26 | |
| 606 | 267 | 780 | 725 | 682 | 487 | 655 | 34-2 | 20-Φ30 | |
| নামের অংশ | উপাদান |
| শরীর, ডিস্ক, জোয়াল, প্যাকিং গ্রন্থি, শেষ কভার | CF8 |
| ভালভ খাদ, নলাকার পিন | F304 |
| প্রজাপতি প্লেট sealing রিং | 304+XB450 |
| শরীরে ফাস্টেনার | 35/45 |
| অন্যান্য সংযোগকারী বোল্ট, বাদাম এবং ওয়াশার | 201 |
1. ভালভ কঠোর sealing ফাংশন সঙ্গে, তিনটি উদ্ভট গঠন গ্রহণ করে, sealing কর্মক্ষমতা নির্ভরযোগ্য.
2. বাটারফ্লাই প্লেট সিলিং রিং নমনীয় গ্রাফাইট এবং স্টেইনলেস স্টীল প্লেটের মাল্টি-লেয়ার প্লেট সংমিশ্রণ, মাঝারি জারা প্রতিরোধের, ক্ষয়, রক্ষণাবেক্ষণ মুক্ত, দীর্ঘ পরিষেবা জীবন গ্রহণ করে।
3. ভালভ শরীরের sealing পৃষ্ঠ শরীরের প্রক্রিয়াকরণ প্রযুক্তি, মাঝারি ক্ষয় এবং ক্ষয় প্রতিরোধী, রক্ষণাবেক্ষণ বিনামূল্যে, দীর্ঘ সেবা জীবন.
4. প্রজাপতি প্লেট উচ্চ শক্তি, বড় প্রবাহ এলাকা, ছোট প্রবাহ প্রতিরোধের.
5, ভালভ খাদ নমনীয় গ্রাফাইট প্যাকিং সঙ্গে সিল করা হয়, উচ্চ মাঝারি চাপ, ভাল sealing.প্যাকিং এর পরিধান প্যাকিং গ্রন্থি সংকুচিত অবিরত দ্বারা ক্ষতিপূরণ করা যেতে পারে.
1. এই পণ্যটি একটি শুকনো গুদামে সংরক্ষণ করা উচিত এবং খোলা বাতাসে সংরক্ষণ করা কঠোরভাবে নিষিদ্ধ।
2. ভালভ ইনস্টল করার সময় মাঝারি প্রবাহের দিকটি ভালভ বডিতে তীরের দিকের সাথে সামঞ্জস্যপূর্ণ হওয়া উচিত।
3. চাপ পরীক্ষা ইনস্টলেশনের আগে করা উচিত, এবং এটি পরীক্ষা পাস করার পরে ইনস্টল করা যেতে পারে।
4. ইনস্টলেশনের আগে পাইপ এবং ভালভ গহ্বর পরিষ্কার করা উচিত।
5. ইনস্টলেশনের পরে পণ্যটি বড় বাহ্যিক শক্তির সাপেক্ষে থাকবে না।
6. অপারেটিং শর্তাবলী কর্মক্ষমতা স্পেসিফিকেশন প্রযুক্তিগত প্রয়োজনীয়তা পূরণ করবে.
7. প্রয়োজন হলে ভালভ বন্ধনী সেট করুন।
8. দীর্ঘমেয়াদী স্টোরেজ, নিয়মিত রক্ষণাবেক্ষণ।
9. সাধারণত, বৃষ্টির দিনে বাইরে বৈদ্যুতিক বাক্সের কভার, মোটর এবং অন্যান্য সিল করা অংশগুলি খোলার অনুমতি নেই।বৈদ্যুতিক বাক্সের কভার খোলার সময়, প্রথমে বিদ্যুৎ সরবরাহ বন্ধ করতে হবে।
