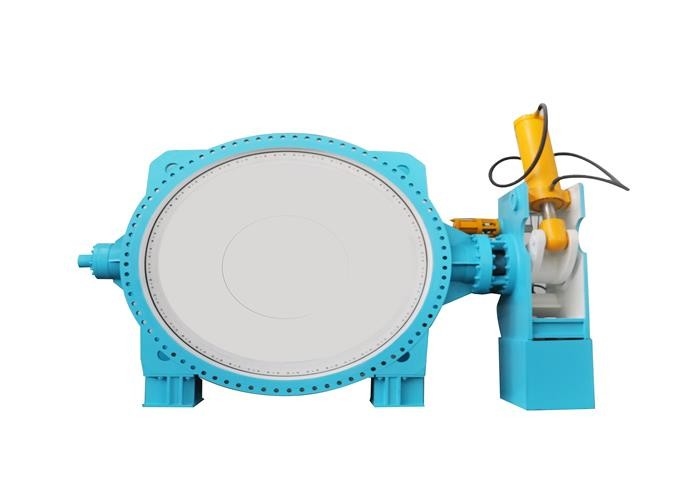

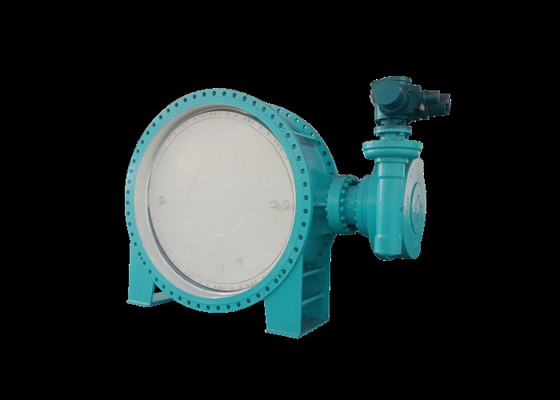

ডাবল ডিস্ক এককেন্দ্রিক নমনীয় লোহার উপাদান 1.0Mpa প্রেসার ফ্ল্যাঞ্জড বাটারফ্লাই ভালভ

ব্যবহার:

ভালভটি পেট্রোকেম, জিএইচটি শিল্প, ধাতুবিদ্যা, শিপিং, পাওয়ার, অ্যাপলিং এবং ড্রেনিং ওয়াটার ইন্ডাস্ট্রি ফার্মারি ইত্যাদি ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়েছে। এটি প্রবাহিত এজেন্টগুলির মধ্যে রয়েছে সমস্ত ক্ষয়কারী এবং ক্ষয়কারী গ্যাসলিকুইড, সিমে-তরল।এটি সামঞ্জস্য করতে এবং তরল কেটে ফেলতে পারে।একক এককেন্দ্রিক প্রজাপতি ভালভের ভিত্তিতে আরও উন্নত ছাঁচনির্মাণ হল সবচেয়ে ব্যাপকভাবে ব্যবহৃত ডবল উদ্দীপক প্রজাপতি ভালভ।ভালভ স্টেম অক্ষের গঠন ডিস্কের কেন্দ্র এবং শরীরের কেন্দ্র থেকে বিচ্যুত হয়।দ্বৈত বিকেন্দ্রিকতার প্রভাব ভালভ খোলার পরে ডিস্কটিকে দ্রুত আসন থেকে বিচ্ছিন্ন করতে সক্ষম করে, ডিস্ক এবং আসনের মধ্যে অপ্রয়োজনীয় অতিরিক্ত এক্সট্রুশন এবং স্ক্র্যাচিং ঘটনাটি ব্যাপকভাবে দূর করে, খোলার প্রতিরোধ ক্ষমতা হ্রাস করে, পরিধান হ্রাস করে এবং আসনের জীবনকে উন্নত করে।

কানেক্ট সাইজ

ডিএন	ডি	D1	D2	খ	এল	Z-Φd
400	Φ565	Φ515	Φ480	24.5	216±2	16-Φ28
450	Φ615	Φ565	Φ530	25.5	222±2	20-Φ28
500	Φ670	Φ620	Φ582	26.5	229±2	20-Φ28
600	Φ780	Φ725	Φ682	30	267±2	20-Φ31
700	Φ895	Φ840	Φ794	32.5	292±3	24-Φ31
800	Φ1015	Φ950	Φ901	35	318±3	24-Φ34
900	Φ1115	Φ1050	Φ1001	37.5	330±3	28-Φ34
1000	Φ1230	Φ1160	Φ1112	40	410±3	28-Φ37
1200	Φ1455	Φ1380	Φ1328	45	470±3	32-Φ40
1400	Φ1675	Φ1590	Φ1530	46	530±4	36-Φ43
1600	Φ1915	Φ1820	Φ1750	49	600±4	40-Φ49
1800	Φ2115	২০২০	Φ1950	52	670±4	44-Φ49
2000	Φ2325	Φ2230	Φ2150	55	760±4	48-Φ49

প্রযুক্তিগত পরামিতি

প্রধান অংশ উপাদান

ভালভের বৈশিষ্ট্য

1. ভালভ ডবল উদ্ভট কাঠামো গ্রহণ করে, যার সিলিং ফাংশন রয়েছে যে ভালভটি যত কাছাকাছি বন্ধ হবে এবং সিলিং কার্যকারিতা নির্ভরযোগ্য।

2. বাটারফ্লাই প্লেট সিলিং রিংটি এনবিআর টি-টাইপ রাবার সিলিং রিং দিয়ে তৈরি এবং একটি প্রেসিং প্লেট সহ বাটারফ্লাই প্লেটে দৃঢ়ভাবে ইনস্টল করা হয়।ব্যবহারের সময়কালের পরে, রাবার সিলিং রিংটি জীর্ণ হয়ে যায় এবং স্ক্রুগুলিকে শক্ত করে এবং আলগা করে রাবার সিলিং রিংয়ের চাপ সামঞ্জস্য করা যেতে পারে যাতে প্রজাপতি ভালভটি ফুটো ছাড়াই সিল করা চালিয়ে যেতে পারে এবং পরিষেবা জীবন বাড়ানো যায়।ভালভ ইনস্টল করার পরে, এটি পাইপলাইনে সহজেই সমন্বয় বা প্রতিস্থাপন করা যেতে পারে (পাইপলাইন থেকে ভালভ অপসারণ না করে)।

3. প্রজাপতি প্লেট উচ্চ শক্তি, বড় প্রবাহ এলাকা এবং ছোট প্রবাহ প্রতিরোধের আছে.

4, ভালভ শ্যাফ্ট ও-টাইপ রাবার প্যাকিং দিয়ে সিল করা হয়, মাঝারি চাপ যত বেশি, সিলিং তত ভাল।প্যাকিং পরার পরে, প্যাকিং গ্রন্থি টিপতে চালিয়ে ক্ষতিপূরণ পাওয়া যেতে পারে।

কাঠামো এবং কর্মের নীতি

1. ভালভ কৃমি গিয়ার ড্রাইভ ফ্ল্যাঞ্জ সংযোগ, ডবল উদ্ভট নরম sealing প্রজাপতি ভালভ, যে, ভালভ শরীরের ব্যাস অক্ষ এবং ভালভ আসন sealing পৃষ্ঠের স্টেম ঘূর্ণন কেন্দ্র উদ্ভটতা গঠিত.ভালভটি ভালভ বডি, ডিস্ক, স্টেম, সিল প্লেট, প্রেসার রিং, কক্লিয়ার মুভিং ডিভাইস এবং অন্যান্য অংশ নিয়ে গঠিত।

2. কক্লিয়ার অপারেশন: কক্লিয়ার হ্যান্ড হুইল ঘোরানো ভালভ স্টেমকে 90° ঘোরায় এবং প্রজাপতি প্লেটটিকে 90° ঘোরাতে চালিত করে, যাতে খোলা বা বন্ধ হওয়া বুঝতে পারে।কারণ পণ্যটি দ্বিগুণ উদ্ভট কাঠামো, এটি খোলার এবং বন্ধ করার প্রক্রিয়াতে একটি CAM প্রভাব তৈরি করতে পারে, ভালভ স্যুইচিং টর্ক কমাতে পারে, ভালভ সিট এবং প্রজাপতি প্লেটের মধ্যে পরিধান কমাতে পারে, ভালভের পরিষেবা জীবন দীর্ঘায়িত করতে পারে।

রুটিন রক্ষণাবেক্ষণ

9.1 ইনডোর: প্যাকিং রুমটি তেলযুক্ত এবং খোলা এবং বন্ধ করা হবে প্রতি 1-2 মাসে একবার যখন পণ্যটি বাড়ির ভিতরে ইনস্টল করা হয়।

9.2 আউটডোর: যখন পণ্যটি বাইরে ইনস্টল করা হয়, তখন কক্লিয়ার মুভিং হেডের ক্ষয় এড়াতে প্রতিরক্ষামূলক ব্যবস্থা যোগ করা উচিত।প্যাকিং রুমটি তেলযুক্ত করা উচিত এবং প্রতি 1-2 মাসে একবার খোলা এবং বন্ধ করা উচিত;প্রতিটি বৃষ্টি এবং তুষার ভরাটের পরে আবার ঘরটি পূরণ করুন এবং একবার খুলুন এবং বন্ধ করুন।

9.3 ডাউনহোল: প্যাকিং রুমটি তেল দিয়ে ভরা হবে এবং পণ্যটি ডাউনহোল ইনস্টল করার সময় প্রতি 1-2 মাসে একবার খোলা এবং বন্ধ করা উচিত;প্রতি বৃষ্টি এবং তুষার পরে, কূপ মধ্যে সঞ্চিত বৃষ্টির জল পাম্প করা উচিত পণ্য এবং cochlear চলন্ত মাথা দীর্ঘ সময়ের জন্য বৃষ্টির জল ভিজিয়ে মরিচা থেকে রোধ করতে.প্যাকিং রুম তেল দিয়ে পূর্ণ করা উচিত এবং একবার খোলা এবং বন্ধ করা উচিত।

9.4 বিভিন্ন বাস্তব কাজের অবস্থা অনুযায়ী, বিভিন্ন cochlear actuators নির্বাচন করা যেতে পারে.বহিরঙ্গন এবং ভূগর্ভস্থ কক্লিয়ার অ্যাকচুয়েটরগুলি বন্ধ করা যেতে পারে, যা অর্ডারে নির্দিষ্ট করা হবে।
