পণ্যের বিবরণ:
প্রদান:
|

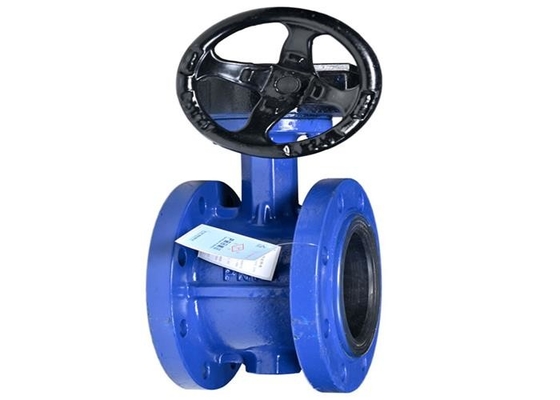

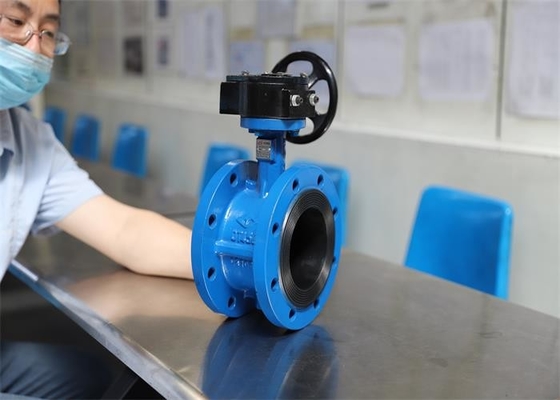

| পণ্যের নাম: | Flanged বাটারফ্লাই ভালভ | রঙ: | বুলে |
|---|---|---|---|
| আসন বাস্তব: | এনবিআর/ইপিডিএম/পিটিএফই | ডিস্ক উপাদান: | লোহা |
| শরীর উপাদান: | নমনীয় লোহা/ধূসর লোহা | মধ্যম: | জল তেল |
| তাপমাত্রা: | ≤ 80 ℃ | কাজের চাপ: | 1.6 mpa |
| লক্ষণীয় করা: | এনবিআর ফ্ল্যাঞ্জযুক্ত প্রজাপতি ভালভ,125 মিমি আকারের ফ্ল্যাঞ্জযুক্ত প্রজাপতি ভালভ,এনবিআর প্রজাপতি ভালভ ফ্ল্যাঞ্জ প্রকার |
||
প্রুডাক্ট
ভালভ ব্যাপকভাবে জল সরবরাহ এবং নিষ্কাশন, ফায়ার ফাইটিং সিস্টেম এবং অন্যান্য পাইপলাইন, বিশেষ করে ফায়ার ফাইটিং পাইপলাইন নির্মাণে ব্যবহৃত হয়।ভালভটি বন্ধ, সংযোগ এবং প্রবাহ নিয়ন্ত্রণের জন্য অ ক্ষয়কারী মাঝারি পাইপলাইন বা সরঞ্জামগুলিতে ব্যবহার করা যেতে পারে।
ডিজাইন এবং উত্পাদন: GB/T 12238 ইউনিভার্সাল ভালভ ফ্ল্যাঞ্জ এবং ক্ল্যাম্প সংযোগ ইলাস্টিক সিল প্রজাপতি ভালভ
· কাঠামোর দৈর্ঘ্য: GB/T 12221 ধাতব ভালভ কাঠামোর দৈর্ঘ্য বা প্রস্তুতকারকের মান
· সংযোগকারী প্রান্ত: JB/T 17241.6 অবিচ্ছেদ্য কাস্ট আয়রন ফ্ল্যাঞ্জ
· পরিদর্শন এবং পরীক্ষা: GB/T 13927 শিল্প ভালভ চাপ পরীক্ষা
| ডিএন | এল | ডি | ডি1 | বি ফল | z-Фd | |||||
| 10 | 16 | 10 | 16 | 10 | 16 | |||||
| 50 | 108 | 160 | 125 | 19-3 | 4-Ф18 | |||||
| 65 | 112 | 180 | 145 | 19-3 | 4-Ф18 | |||||
| 80 | 114 | 195 | 160 | 19-3 | 8-Ф18 | |||||
| 100 | 127 | 215 | 180 | 19-3 | 8-Ф18 | |||||
| 125 | 140 | 245 | 210 | 19-3 | 8-Ф18 | |||||
| 150 | 140 | 280 | 240 | 19-3 | 8-Ф23 | |||||
| 200 | 152 | 335 | 295 | 20-3 | 8-Ф23 | 12-Ф23 | ||||
| 250 | 165 | 390 | 405 | 350 | 355 | 22-3 | 12-Ф23 | 12-Ф28 | ||
| 300 | 178 | 440 | 460 | 400 | 410 | 24.5-4 | 12-Ф23 | 12-Ф28 | ||
| 350 | 190 | 505 | 520 | 460 | 470 | 30-4 | 16-Ф23 | 16-Ф28 | ||
| 400 | 216 | 565 | 580 | 515 | 525 | 32-4 | 16-Ф28 | 16-Ф31 | ||
| 450 | 222 | 615 | 640 | 565 | 585 | 32-4 | 20-Ф28 | 20-Ф31 | ||
| 500 | 229 | 670 | 715 | 620 | 650 | 34-4 | 20-Ф28 | 20-Ф34 | ||
| 600 | 267 | 780 | 840 | 725 | 770 | 36-5 | 20-Ф31 | 20-Ф37 | ||
| 700 | 292 | 895 | 840 | 40-5 | 24-Ф31 | |||||
| 800 | 318 | 1015 | 950 | 44-5 | 24-Ф34 | |||||
| প্রধান অংশ | অংশ উপাদান |
| শরীর | ধূসর লোহা+NRB, নমনীয় আয়রন+NRB/EPDM |
| ডিস্ক | QT450-10 |
| কান্ড | 45/2Cr13 |
| ও-রিং | এনবিআর/ইপিডিএম |
1. গঠন এবং আকার GB/T12221, ছোট আকার, হালকা ওজন, পরিচালনা করা সহজ।
2.90 ডিগ্রী অপারেশন দ্রুত খুলুন;প্লেট উচ্চ শক্তি, বড় প্রবাহ এলাকা, ছোট প্রবাহ প্রতিরোধের এবং শক্তি সঞ্চয় আছে.
3. মাঝারিটি ফ্ল্যাঞ্জ ডিস্ক ভালভের উভয় দিক থেকে যেকোনো দিকে প্রবাহিত হতে পারে, সংযোগ বা কাটার উদ্দেশ্য অর্জন করতে পারে।
4. ছোট অপারেটিং ঘূর্ণন সঁচারক বল, শ্রম-সঞ্চয় এবং লাইটওয়েট.
5. খোলা এবং বন্ধ পরীক্ষার সংখ্যা দশ হাজার বার পর্যন্ত, এবং পরিষেবা জীবন দীর্ঘ।
6. সম্পূর্ণ সীলমোহর, শূন্য গ্যাস পরীক্ষা লিকেজ।
1. টারবাইনের মাথা উত্তোলনের জন্য ব্যবহার করা হবে না এবং অপারেশন চলাকালীন সহায়ক লিভার যোগ করা হবে না।
2. ইনস্টলেশনের পরে ভালভ বড় বাহ্যিক শক্তির শিকার হবে না।
3. যখন স্থানীয় সর্বনিম্ন তাপমাত্রা 4 ° C এর কম হয়, তখন অন্তরণ সুরক্ষা নিন।যেহেতু শেষ ভালভটি পাইপ বা জ্যাকেট গরম করার সাথে ব্যবহার করা উচিত, পাইপের প্রাচীরের তাপমাত্রা 0 ℃ এর নীচে প্রতিরোধ করতে।
4. কম্পন বা মাঝারি তাপমাত্রার দ্রুত পরিবর্তনের অধীনে পাইপলাইনে ইনস্টল করা এবং ব্যবহার করা কঠোরভাবে নিষিদ্ধ।
5. অপারেটিং শর্ত কর্মক্ষমতা স্পেসিফিকেশন প্রয়োজনীয়তা সঙ্গে সামঞ্জস্যপূর্ণ হতে হবে.
