পণ্যের বিবরণ:
প্রদান:
|
| ভালভ বডি: | ঢালাই লোহা + NRB | ডিএন: | 4, 5, 6 ইঞ্চি |
|---|---|---|---|
| পিএন: | 1.0/1.6 MPa | টাইপ: | বাটারফ্লাই ভালভ |
| ট্রান্সমিশন পদ্ধতি: | হ্যান্ডহুইল | যৌথ ফর্ম: | ফ্ল্যাঞ্জ |
| কাস্টমাইজড: | ই এম | আবেদন: | জল |
| প্রযোজ্য তাপমাত্রা: | ≤80℃ | উত্পাদন মান: | GB12238 |
| লক্ষণীয় করা: | রেখাযুক্ত ফ্ল্যাঞ্জযুক্ত প্রজাপতি ভালভ,125 মিমি ফ্ল্যাঞ্জযুক্ত প্রজাপতি ভালভ,রাবার ফ্ল্যাঞ্জযুক্ত প্রজাপতি ভালভ |
||

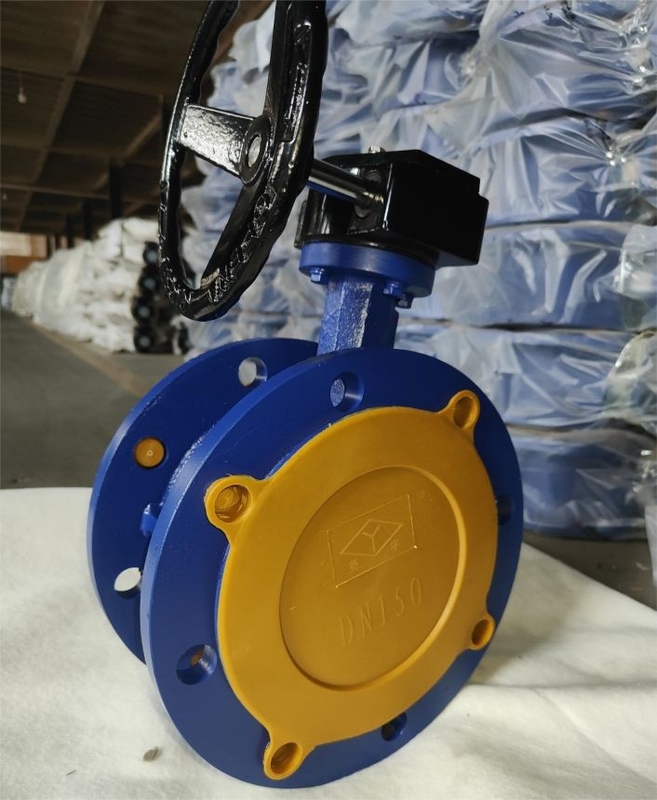

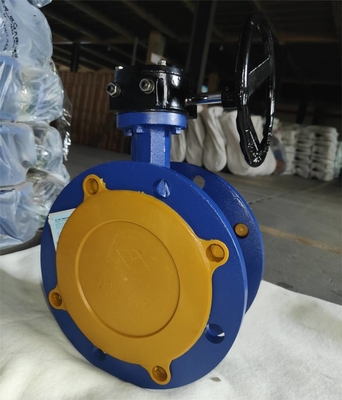

কাস্টমাইজড ডিএন 100 মিমি 125 মিমি 150 মিমি কাস্ট আয়রন রাবার রেখাযুক্ত ফ্ল্যাঞ্জড বাটারফ্লাই ভালভ
ক্লোজিং অংশটি একটি ডিস্ক-আকৃতির প্রজাপতি প্লেট, এবং যে ভালভটি তরল খোলা, বন্ধ এবং নিয়ন্ত্রণ করতে ভালভের বডিতে একটি নির্দিষ্ট শ্যাফ্টের চারপাশে ঘোরে তাকে প্রজাপতি ভালভ বলে।
রাবার-রেখাযুক্ত প্রজাপতি ভালভের প্রজাপতি প্লেটটি পাইপলাইনের ব্যাসের দিকে ইনস্টল করা আছে।বাটারফ্লাই ভালভ বডির নলাকার প্যাসেজে, ডিস্ক-আকৃতির প্রজাপতি প্লেটটি ভালভ স্টেমের অক্ষের চারপাশে ঘোরে এবং ঘূর্ণন কোণটি 0 থেকে 90 ডিগ্রির মধ্যে।যখন এটি 90 ডিগ্রী ঘোরে, ভালভ সম্পূর্ণরূপে খোলা হয়।
রাবার রেখাযুক্ত ফ্ল্যাঞ্জ ব্যাটারফ্লাই ভালভটি সাধারণত পাইপলাইনে অনুভূমিকভাবে ইনস্টল করা উচিত।
|
মডেল |
ডিএন |
মাত্রা |
||||
|
মিমি |
ডি |
D1(PN10) |
Z-φd |
এল |
বি ফল |
|
|
D341X-10 |
100 |
215 |
180 |
8-φ18 |
127 |
22-3 |
|
125 |
245 |
210 |
8-φ18 |
140 |
24-3 |
|
|
150 |
280 |
240 |
8-φ23 |
140 |
24-3 |
|
রাবার সিট সিলের ব্যবহার এটিকে নিম্ন তাপমাত্রা এবং চাপের জন্য উপযুক্ত করে তোলে, সাধারণত 80 ℃ এর বেশি নয় এবং PN10 এর বেশি নয়, তবে এটিকে খুব দুর্দান্ত সিলিং কার্যকারিতাও তৈরি করে।তাই রাবার রেখাযুক্ত ফ্ল্যাঞ্জ প্রজাপতি ভালভ স্বাভাবিক তাপমাত্রার তরল জন্য সবচেয়ে উপযুক্ত।
|
মডেল |
PN(MPa) |
পরীক্ষার চাপ (MPa) |
প্রযোজ্য তাপমাত্রা |
প্রযোজ্য মিডিয়া |
|
|
শক্তি (জল) |
সিলিং (জল) |
||||
|
D341X-10 |
1.0 |
1.5 |
1.1 |
≤80℃ |
জল |
|
D341X-16Q |
1.6 |
2.4 |
1.76 |
≤80℃ |
জল |
1. উপন্যাস নকশা, যুক্তিসঙ্গত, অনন্য গঠন, হালকা ওজন, দ্রুত খোলার এবং বন্ধ.
2. ছোট অপারেটিং ঘূর্ণন সঁচারক বল, কাজ করা সহজ, শ্রম-সঞ্চয় দক্ষতা.
3. কোনো অবস্থানে ইনস্টল করা যাবে, সহজ রক্ষণাবেক্ষণ.
4. সীল প্রতিস্থাপন করা যেতে পারে, sealing কর্মক্ষমতা দ্বি-পথ সীল শূন্য ফুটো অর্জন করার জন্য নির্ভরযোগ্য.
5. সিলিং উপকরণ, বার্ধক্য প্রতিরোধের, জারা প্রতিরোধের, দীর্ঘ সেবা জীবন এবং অন্যান্য বৈশিষ্ট্য।
6. রাবার রেখাযুক্ত ফ্ল্যাঞ্জ প্রজাপতি ভালভের নকশা এবং উত্পাদন GB12238 মানকে গ্রহণ করে।
