পণ্যের বিবরণ:
প্রদান:
|
| ডিএন: | 700/800/900/1000 মিমি | ভালভ বডি: | ধূসর ঢালাই লোহা বা নোডুলার ঢালাই লোহা |
|---|---|---|---|
| পিএন: | 1.0/1.6 MPa | শক্তি: | ম্যানুয়াল |
| গঠন: | প্রজাপতি | সংযোগ পোর্ট: | ফ্ল্যাঞ্জ |
| কাস্টমাইজড: | হ্যাঁ | আবেদন: | জল |
| প্রযোজ্য তাপমাত্রা: | ≤80℃ | উত্পাদন মান: | GB12238 |
| রঙ: | নীল | MOQ: | 10 টুকরো |
| লক্ষণীয় করা: | কাস্ট আয়রন প্রজাপতি ফ্ল্যাঞ্জ ভালভ,এনবিআর প্রজাপতি ফ্ল্যাঞ্জ ভালভ,ম্যানুয়াল ফ্ল্যাঞ্জযুক্ত প্রজাপতি ভালভ |
||

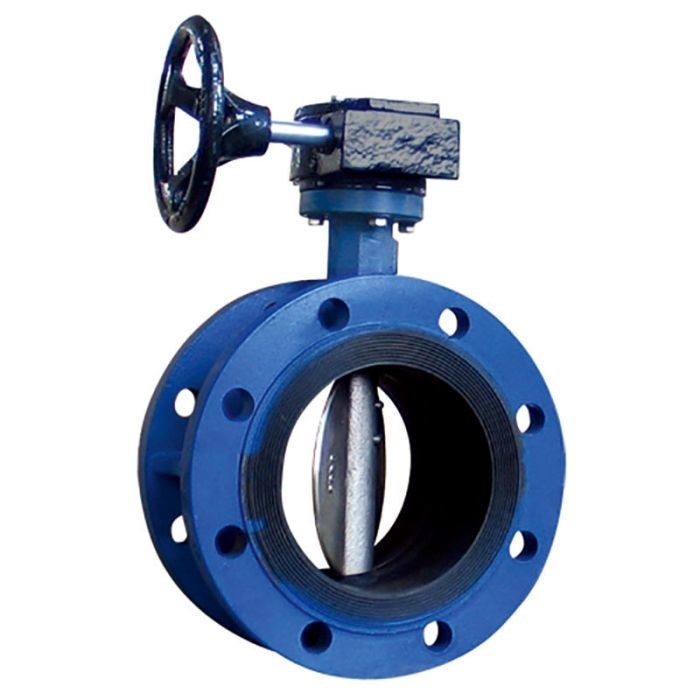

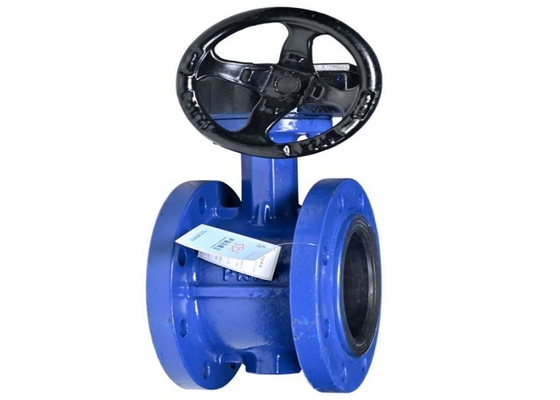

ফ্ল্যাঞ্জযুক্ত প্রজাপতি ভালভের ছোট কাঠামোগত দৈর্ঘ্য এবং সামগ্রিক উচ্চতা, দ্রুত খোলার এবং বন্ধ করার গতি, সম্পূর্ণ খোলার সময় কম তরল প্রতিরোধের এবং প্রায় 15 ~ 17 ডিগ্রি খোলা হলে সংবেদনশীল প্রবাহ নিয়ন্ত্রণের সুবিধা রয়েছে।ফ্ল্যাঞ্জ বাটারফ্লাই ভালভের কাঠামোগত নীতি বড়-ব্যাসের ভালভ তৈরির জন্য সবচেয়ে উপযুক্ত।
নিম্নলিখিত কাজের অবস্থার অধীনে, প্রজাপতি ভালভ সুপারিশ করা হয়:
1 থ্রটলিং, নিয়ন্ত্রিত এবং প্রবাহ হার নিয়ন্ত্রণ প্রয়োজন;
2 কাদা মিডিয়া এবং কঠিন কণা ধারণকারী মিডিয়া;
3 যেখানে ভালভ গঠন দৈর্ঘ্য ছোট হতে হবে;
4 দ্রুত খোলার এবং বন্ধ করার গতির প্রয়োজন হয়;
5 যেখানে চাপের পার্থক্য ছোট।
| মডেল | ডিএন | আকার | ||||
| মিমি | ডি | D1(PN10) | Z-φd | এল | বি ফল | |
| D341X-10 | 700 | 895 | 840 | 24-φ31 | 292 | 40-5 |
| 800 | 1015 | 950 | 24-φ34 | 318 | 44-5 | |
| 900 | 1115 | 1050 | 28-φ34 | 330 | 46-5 | |
| 1000 | 1230 | 1160 | 28-φ37 | 410 | 50-5 | |
Flanged প্রজাপতি ভালভ কর্মক্ষমতা স্পেসিফিকেশন
|
মডেল |
PN(MPa) |
পরীক্ষার চাপ (MPa) |
প্রযোজ্য তাপমাত্রা |
প্রযোজ্য মিডিয়া |
|
|
শক্তি (জল) |
সিলিং (জল) |
||||
|
D341X-10 |
1.0 |
1.5 |
1.1 |
≤80℃ |
জল |
|
D341X-16Q |
1.6 |
2.4 |
1.76 |
≤80℃ |
জল |
1. যখন ব্যবহার করা হয় না, তখন এটি একটি শুষ্ক এবং বায়ুচলাচলযুক্ত ঘরে স্থাপন করা উচিত এবং ভালভের অভ্যন্তরীণ গহ্বরটি পরিষ্কার কিনা তা নিশ্চিত করার জন্য উভয় প্রান্ত ধুলোর আচ্ছাদন দিয়ে ঢেকে রাখা উচিত।
2. যখন নিরাপদ রাখার জন্য বাইরে সংরক্ষণ করা হয়, তখন এটিকে সমর্থন করা উচিত, মাটির সংস্পর্শে নয় এবং সুরক্ষার জন্য প্লাস্টিকের ফিল্ম দিয়ে আবৃত করা উচিত।
3. দীর্ঘ সময়ের জন্য সঞ্চিত ভালভ পুনরায় ব্যবহার করা হলে, প্যাকিং ব্যর্থ হয়েছে কিনা তা পরীক্ষা করুন এবং প্রতিটি ঘূর্ণায়মান অংশে লুব্রিকেটিং তেল যোগ করুন।
4. ব্যবহারের সময়, ভালভের স্বাভাবিক ব্যবহার নিশ্চিত করতে নিয়মিত পরীক্ষা করা উচিত, ভালভের স্টেম পরিধানের ক্ষতিপূরণের জন্য নিয়মিত ভালভ প্যাকিং গ্রন্থি বাদামকে শক্ত করা সহ।
5. গ্যাসকেট প্রতিস্থাপন, প্যাকিং, সিলিং রিং, বল (প্রয়োজনীয়) এবং অন্যান্য সিলিং জোড়া সহ ভালভটি অবশ্যই নির্দিষ্ট পরিষেবা সময়ের মধ্যে ব্যবহার এবং রক্ষণাবেক্ষণ করতে হবে।
6. ভালভের কাজের পরিবেশ পরিষ্কার রাখা ভালভের পরিষেবা জীবনকে দীর্ঘায়িত করতে পারে।
